A
падение на диодах 0.5В, что для ТТЛ приемлемо.
Size: a a a
2020 October 30
T
Вроде примерно понимаю идею, сейчас опробую, спасибо!
T
В целом идея рабочая. Две транзисторных оптопары в качестве собственно «переключателя» + пара диодов.
Единственное, что в моем случае падение напряжения сказалось, т. к. Уже изначально уровень ~4.6-4.7в. Но это решаемо.
Единственное, что в моем случае падение напряжения сказалось, т. к. Уже изначально уровень ~4.6-4.7в. Но это решаемо.
T
@a_lukyanchenko спасибо
A
Да не за что
О
Toshik
Добрый всем день. Подскажите, пожалуйста, в какую сторону копать, чтобы решить такую задачу:
Есть ножка микросхемы. В зависимости от условий, на неё нужно подавать обычные TTL уровни от МК, либо +12В
МК также решает, в каком «режиме» должна работать ножка (TTL/12В)
В общем случае - это просто переключатель 2 входа-1 выход
Не могу определить, какие компоненты использовать для реализации такого «управляемого переключателя».
Заранее спасибо!
Есть ножка микросхемы. В зависимости от условий, на неё нужно подавать обычные TTL уровни от МК, либо +12В
МК также решает, в каком «режиме» должна работать ножка (TTL/12В)
В общем случае - это просто переключатель 2 входа-1 выход
Не могу определить, какие компоненты использовать для реализации такого «управляемого переключателя».
Заранее спасибо!
Посмотри, как сделано в hv програматорах. Дракон или пиккит
T
Посмотри, как сделано в hv програматорах. Дракон или пиккит
Собственно, я как раз программатор для 27С серии и горожу (в самообразовательных целях). Спасибо, посмотрю.
A
Toshik
Собственно, я как раз программатор для 27С серии и горожу (в самообразовательных целях). Спасибо, посмотрю.
а почему именно 27С?
A
A

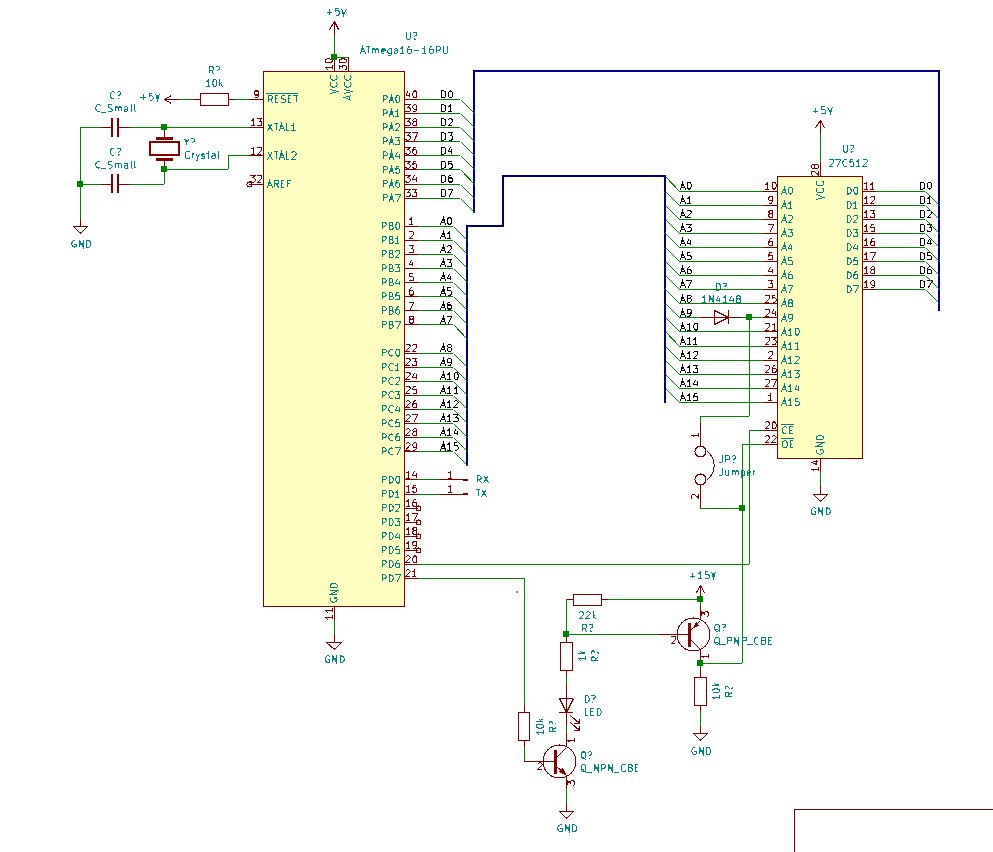

а так делал
T
Artem
а почему именно 27С?
В основном это фактор того, что они у меня в наличии сейчас.
T
Artem
а так делал
Ага, вот собственно перемычку я хочу заменить на управление МК
A
перемчка нужна только для стирания
T
Да, это и делаю :)
A
т.е. стер, перемычку снял, прошил
T
Я же говорю - исключительно в самообразовательных целях. Хотел сделать максимально автоматический прибор
T
И там по идее ещё и два разных напряжения (даже три) нужно.
A
тогда вместо перемычки еще один транзисторный ключ
A
Toshik
И там по идее ещё и два разных напряжения (даже три) нужно.
два, одно для стирания, второе для записи
T
Ещё 3.75 на VCc для проверки стирания
