Есть сложный вопрос - надо снять размеры с гнутой поверхности. С самим моделированием все понятно, а вот как лучше сделать? По фотографии проекции очень такое себе получается.
АБ
A
Обрисовать на миллиметровке.
Каждую полку замерить до точки перехода в радиус, замерить габариты и вписать в неё листовое тело.
Вариантов много, вплоть до 3D сканирования.
Каждую полку замерить до точки перехода в радиус, замерить габариты и вписать в неё листовое тело.
Вариантов много, вплоть до 3D сканирования.
AV
пересмотрел. попробовал несколько раз - получил ровно тоже самое что и у Вас
AV
он не сливает точки вершины скруглений и создает разрывы теперь
AV
около года назад немного меняли что-то в параметрическом солвере скетча
AV
был момент когда у людей до обновления некоторые вещи по видео делались, а потом работали совсем по другому
AV
походу это из тех же случаев
AV
если рамкой обвести место выхода двух скруглений, и нажать "консидент" - то все исправляется
AV
а можно фото объекта?
PM
Минимум четыре года уже как терминология не меняется )
AV
тебе виднее
p

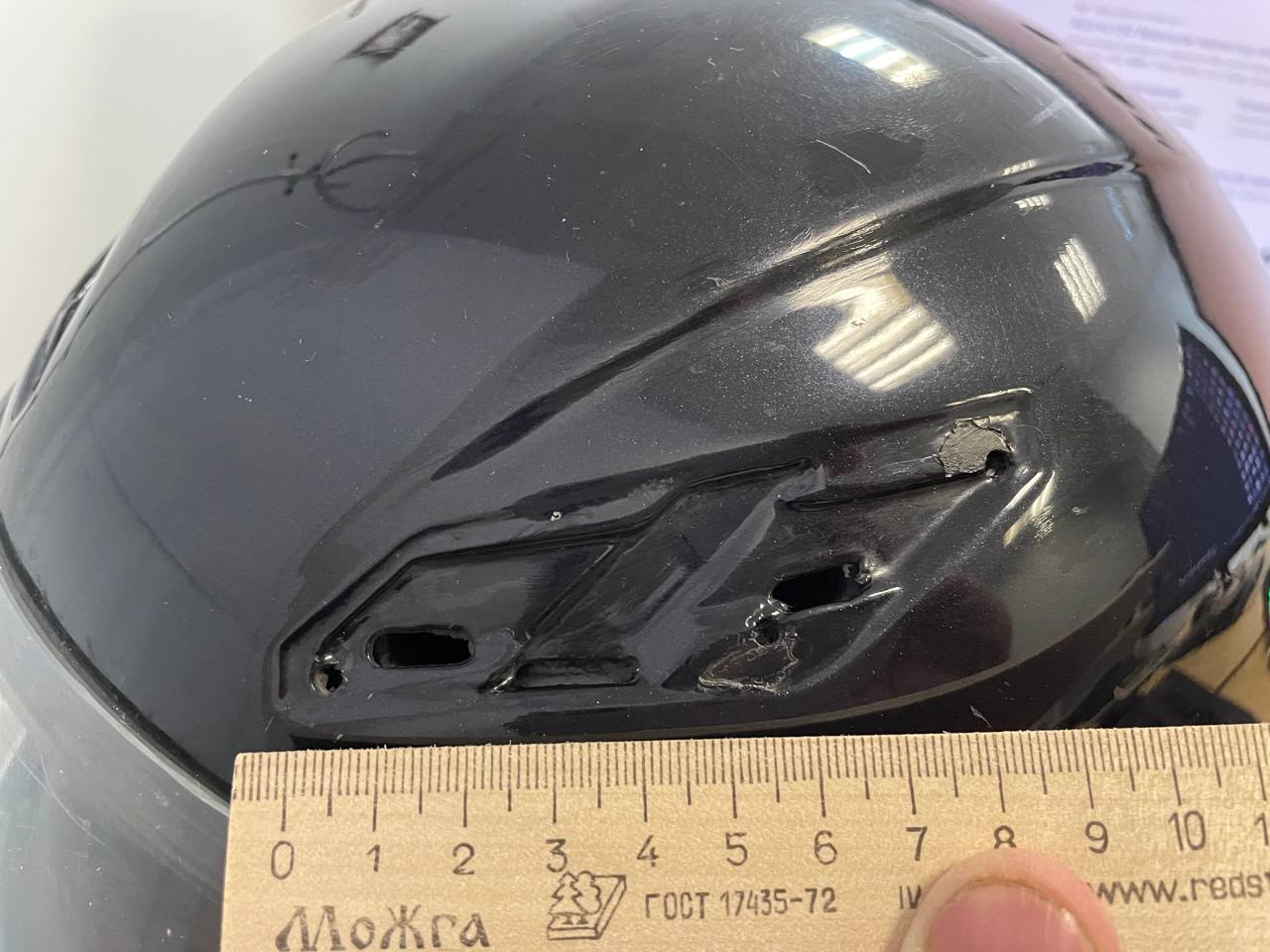

Вот эта впадина под дефлектор
p
Там радиус небольшой, подгонкой вышло усадить деталь, но радиус взял не тот и она сильно пружинит
A
Зачем делать модель, если с этой детали можно снять форму для заготовки. Типа нигатив-позитив сделать.
Использовать воск для разделения силикона, потом гипс или пластик жидкий, и отлить деталь. Будет не дёшево, но одЫн в одЫн.
Использовать воск для разделения силикона, потом гипс или пластик жидкий, и отлить деталь. Будет не дёшево, но одЫн в одЫн.
p
Вместо того, чтобы отзеркалить деталь и напечатать обе?
p
Ну и форма у дефлектора отнюдь не простая, на самом деле, нужна модель
A
Здесь тогда либо 3Д сканирование, либо на глаз, либо фотограмметрия - но она очень не точная будет.
