RK

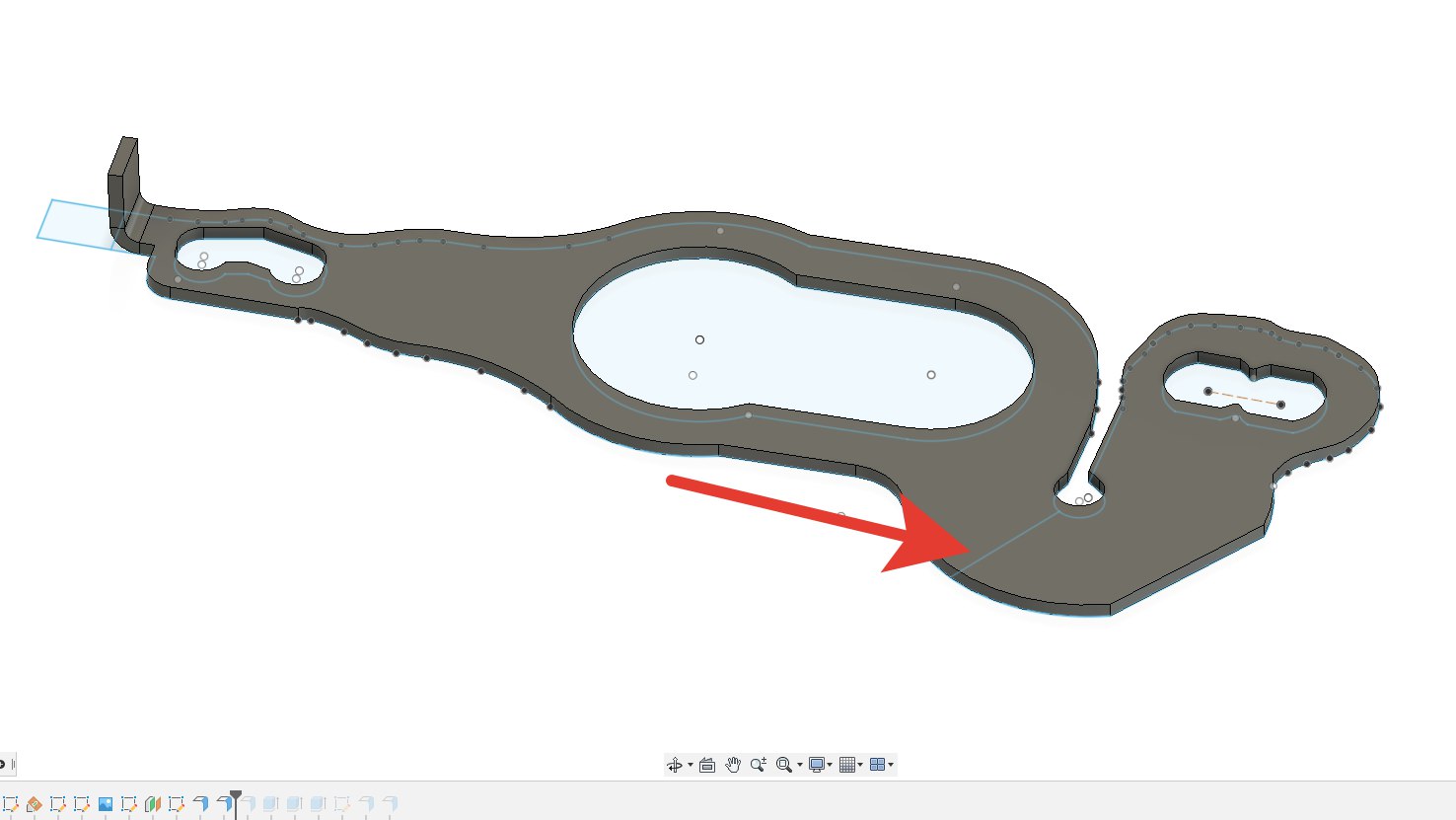

Может кто подскажет, иногда при моделировании на модели остаются вот такие лишние эйджы. Как можно от них избавиться? Иногда просто при выделении плоскости и нажатии дилит они удаляются, но в этом случае не работает
Size: a a a
2021 March 11
ah
вот думаю как это сделать
TR
Может кто подскажет, иногда при моделировании на модели остаются вот такие лишние эйджы. Как можно от них избавиться? Иногда просто при выделении плоскости и нажатии дилит они удаляются, но в этом случае не работает
Там не эджи а поверхности приблизь максимально посмотри, или просто залепи куском
AL
ну мне нужно сделать по этой трубе переходник под 90 градусов
Уголок что-ли? Что значит - по этой трубе?
AL
ah

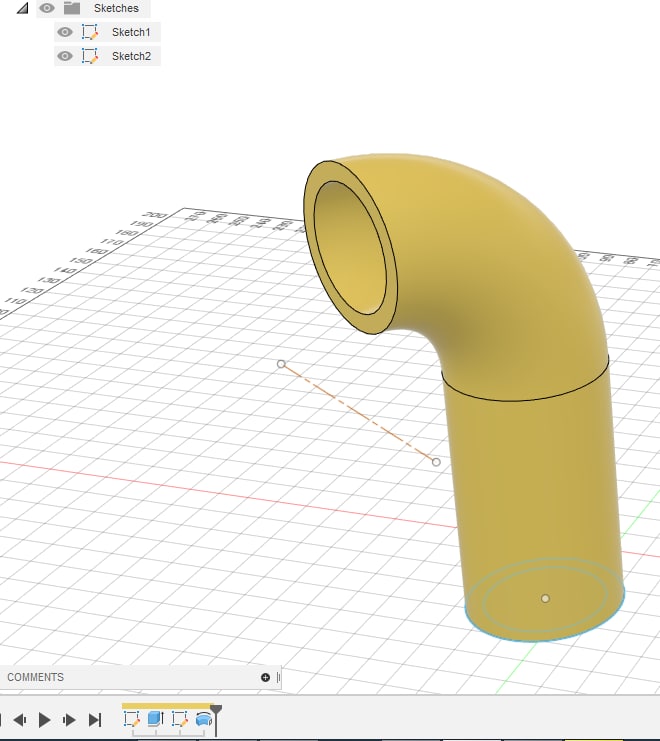

да. вот так и надо
ah
но я не могу понять как это делается
ИБ
но я не могу понять как это делается
А что там? Профиль путь для него и операцию sweep
ON
Добрый вечер! Как согнуть деталь по данной линии под определенным углом?
ah
А что там? Профиль путь для него и операцию sweep
я пробовал через Sweep но он ее заполняет
ИБ
я пробовал через Sweep но он ее заполняет
А вы нарисуйте профиль уже с вырезом
ИБ
А вы нарисуйте профиль уже с вырезом
Или сделайте толщину стенок потом операцией shell
AL
но я не могу понять как это делается
Если то, что на картинке, то эскиз на торце, в этом эскизе осевую на нужном расстоянии (это будет радиус сгиба), потом выйти из эскиза и револв. Для револва профиль можно не рисовать, а просто указать торец трубы. Но можно и спроецировать, чтобы радиус гиба в эскизе указать точно.
AL
я пробовал через Sweep но он ее заполняет
Pipe же, если по готовой оси.
ah
Если то, что на картинке, то эскиз на торце, в этом эскизе осевую на нужном расстоянии (это будет радиус сгиба), потом выйти из эскиза и револв. Для револва профиль можно не рисовать, а просто указать торец трубы. Но можно и спроецировать, чтобы радиус гиба в эскизе указать точно.
не очень понял но попробую потыкать
ИБ
Pipe же, если по готовой оси.
Ну в пайпе как я понял есть только определенные профили: треугольник, квадрат и круг, а здесь получается нужна область между двумя концентрическими кругами
AL
не очень понял но попробую потыкать
AL
Ну в пайпе как я понял есть только определенные профили: треугольник, квадрат и круг, а здесь получается нужна область между двумя концентрическими кругами
Там есть галочка hollow, не просто так оно называется Pipe.
ah
это ваш образец?
