О
А я уже пол часа эксперементирую. И Риджит груп и компоненты по очереди джоинтом. Но ни разу ОК не нажал, анимацию не верную вижу…
Size: a a a
2021 February 20
О
Anton Vasiliev
после окея что происходит?
+ в карму
AV
А я уже пол часа эксперементирую. И Риджит груп и компоненты по очереди джоинтом. Но ни разу ОК не нажал, анимацию не верную вижу…
вроде ж не первый день со сборками
AV
так. я временно в туман
ДЛ
А я уже пол часа эксперементирую. И Риджит груп и компоненты по очереди джоинтом. Но ни разу ОК не нажал, анимацию не верную вижу…
надо больше верить в себя и не боятся идти вперед! Kntr+z же работает)))
О
Дмитрий Лебедко
надо больше верить в себя и не боятся идти вперед! Kntr+z же работает)))
это основная комбинация в Фьюжне
M
Еще раз благодарю за видео
Я с Surface вкладкой еще не работал) возьму на заметку
Я с Surface вкладкой еще не работал) возьму на заметку
AV
Еще раз благодарю за видео
Я с Surface вкладкой еще не работал) возьму на заметку
Я с Surface вкладкой еще не работал) возьму на заметку
ну там можно и не в сюрф а в 3д. все же там делаются вырезы и пр.
AV
просто если чисто контур то сюрф дает чисто контур
AV
блин я ж в тумане..
ДЛ
Anton Vasiliev
ну там можно и не в сюрф а в 3д. все же там делаются вырезы и пр.
сюрф там лишний, филеты и в скетче точно также построились бы,разве что в скетче нельзя сделать g2 - ну автору проблемы это ни к чему .
AV
Дмитрий Лебедко
сюрф там лишний, филеты и в скетче точно также построились бы,разве что в скетче нельзя сделать g2 - ну автору проблемы это ни к чему .
я дальше и делал в скетче. просто если не зафиксировать линии то скругления могут менять размеры. ну вот я ленивый вараинт и предложил
AV
мне больше нравится образмеренный в скетче
ДЛ
Anton Vasiliev
я дальше и делал в скетче. просто если не зафиксировать линии то скругления могут менять размеры. ну вот я ленивый вараинт и предложил
неужели выделить рамкой весь контур и нажать фикс дольше чем делать екструд в сурфейсе?
DN

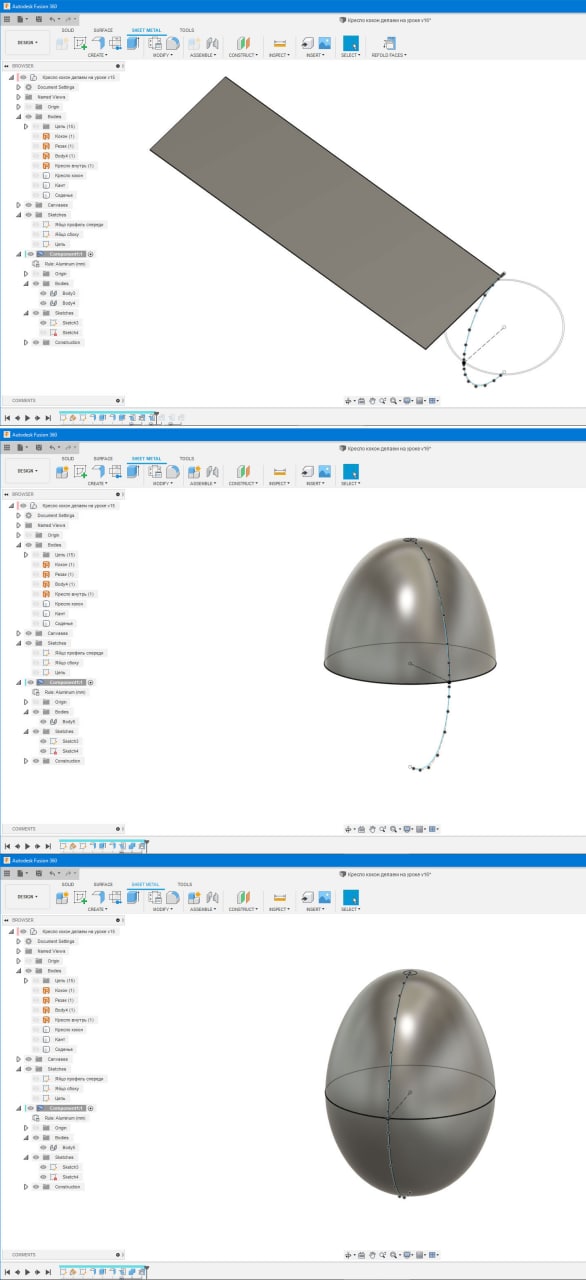

Всем привет. По итогам вчерашнего разговора как развернуть яйцо для плоского раскроя. Попробовал три варианта. Сначала полез и насмотрелся уроков Этьена. Оно как бы в самом Фьюжене работает (фолд/унфолд в двух направлениях в шит метал). Но по сути, на практике не применимо. Так как вот этот плоский лист (см. верхнюю картинку) физически в половинку яйца не согнуть.
DN

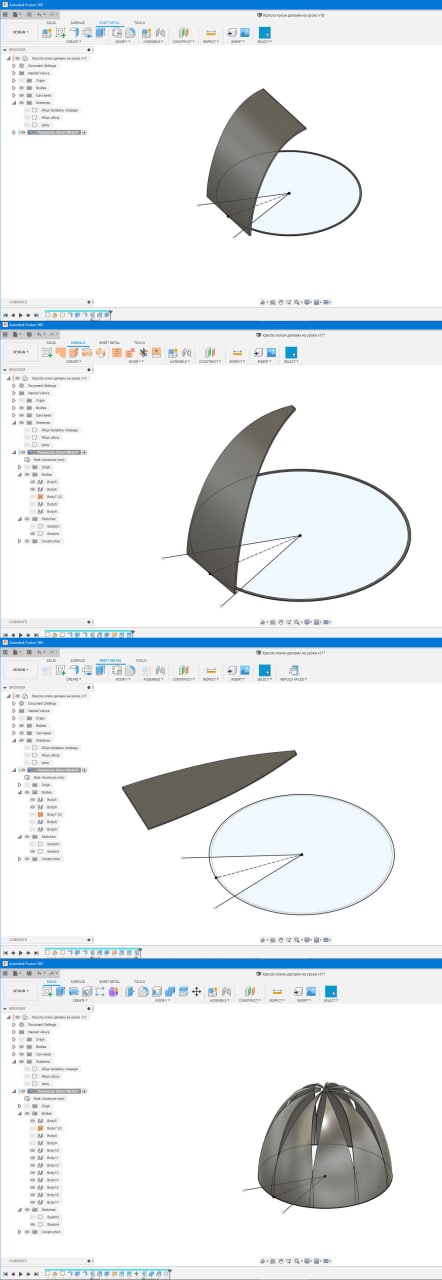

Вторым попробовал вариант дяди Паши (раскрой на лепестки опять же с привлечением шит метал). Вроде метод и рабочий, но прям чую слишком большая погрешность будет при сборе готового изделия по этому раскрою
DN

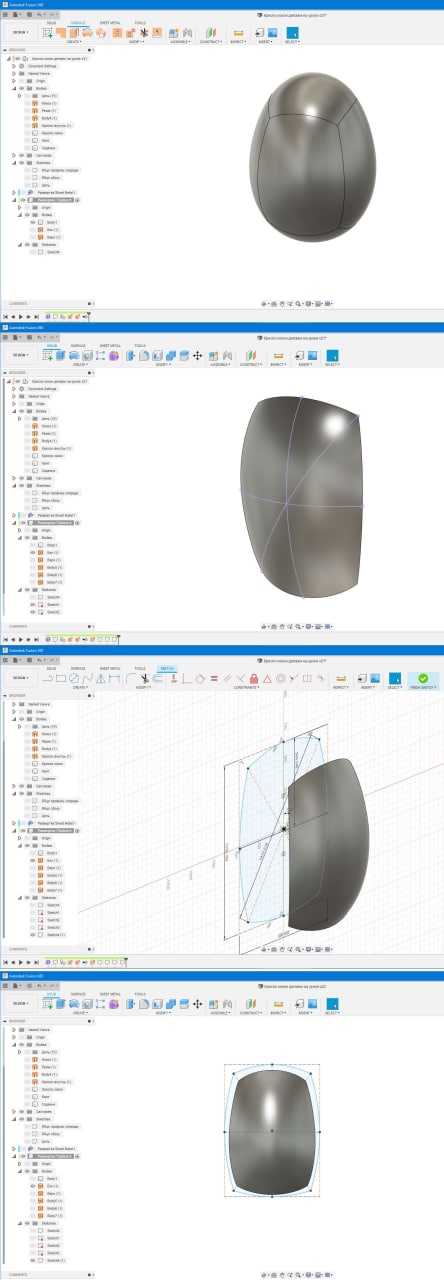

Третий вариант комбинация метода Евгена Роста (раскрой на сегменты/лепестки, затем промер вертикалей/горизонталей и перенос на плоскость вручную) с моей идеей развертки квадбола
DN
То есть по сути я разобрал квадбол на четырехугольные поверхности, померял основные размеры (вертикальный, горизонтальный, диагональный) и вручную по ним отрисовал развертку на плоскости
DN
По итогам, ни один из методов меня не удовлетворил, но все же склоняюсь к третьему варианту
E
Denis Nemkov
По итогам, ни один из методов меня не удовлетворил, но все же склоняюсь к третьему варианту
Я предлагал еще четвертый вариант
