A
Aleksandr Sch
Коллеги, подскажите хотяб куда смотреть!
Обязательно проверить наличие данного типоразмеры резьбы по справочнику.
Size: a a a
2021 February 15
A
Aleksandr Sch
Коллеги, подскажите хотяб куда смотреть!
При Sweep обязательно использовать внутренний цилиндр для внутренней резьбы (внешний цилиндр для внешней резьбы) как опорную поверхность. Там есть специальный пункт при создании Sweep - Guide surface если не ошибаюсь называется.
AS
Спасибо Огромное за ответ
A
Aleksandr Sch
Товарищи подскажите как создать резьбу с шагом 0.75 мм на окружности диаметром 77мм
Диаметр 77 мм - внутренний или наружный?
A
Aleksandr Sch
Спасибо Огромное за ответ
A
Aleksandr Sch
Спасибо Огромное за ответ

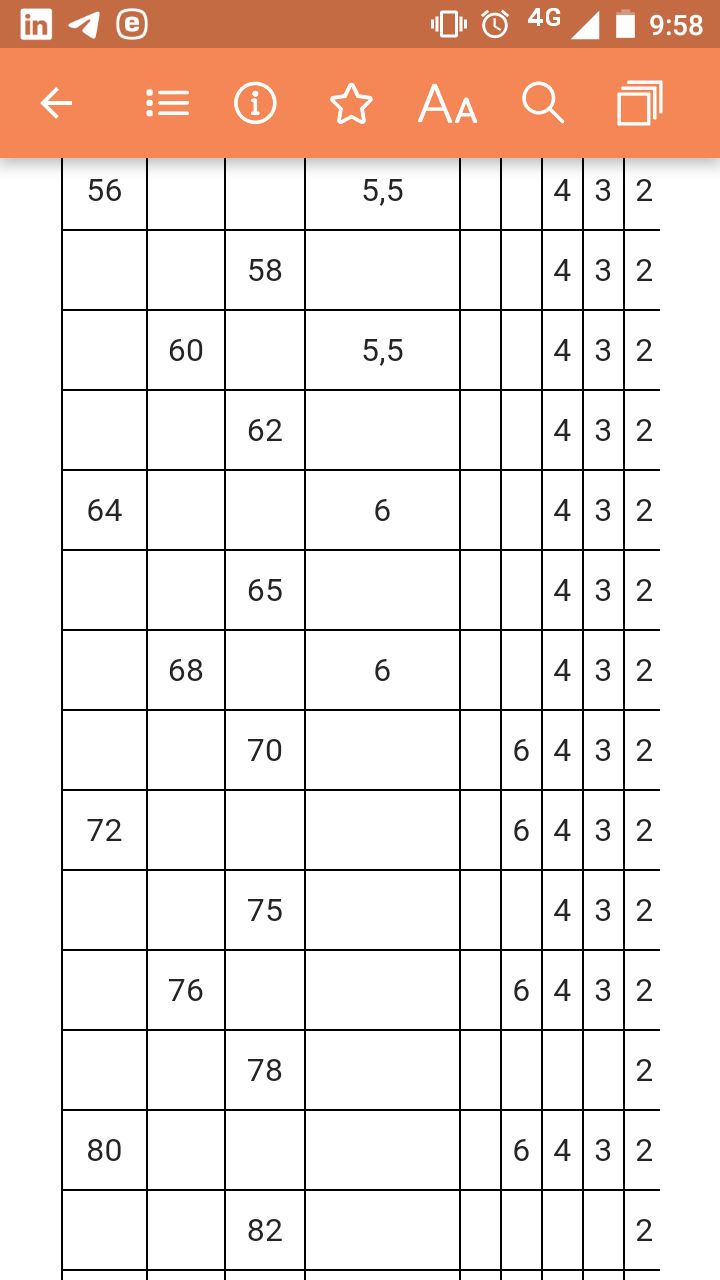

По ГОСТу ближайшее значение - 76 или 78 мм.
AS
Диаметр 77 мм - внутренний или наружный?
Наружный. Резьба
A
Aleksandr Sch
Наружный. Резьба
По вершине профиля резьбы, правильно понял?
Или у вас есть цилиндр диаметром 77 ?
Можете эскиз скинуть от руки с телефона с разъяснением, иначе мы можем говорить о разных вещах и не понять терминологию.
Или у вас есть цилиндр диаметром 77 ?
Можете эскиз скинуть от руки с телефона с разъяснением, иначе мы можем говорить о разных вещах и не понять терминологию.
AS

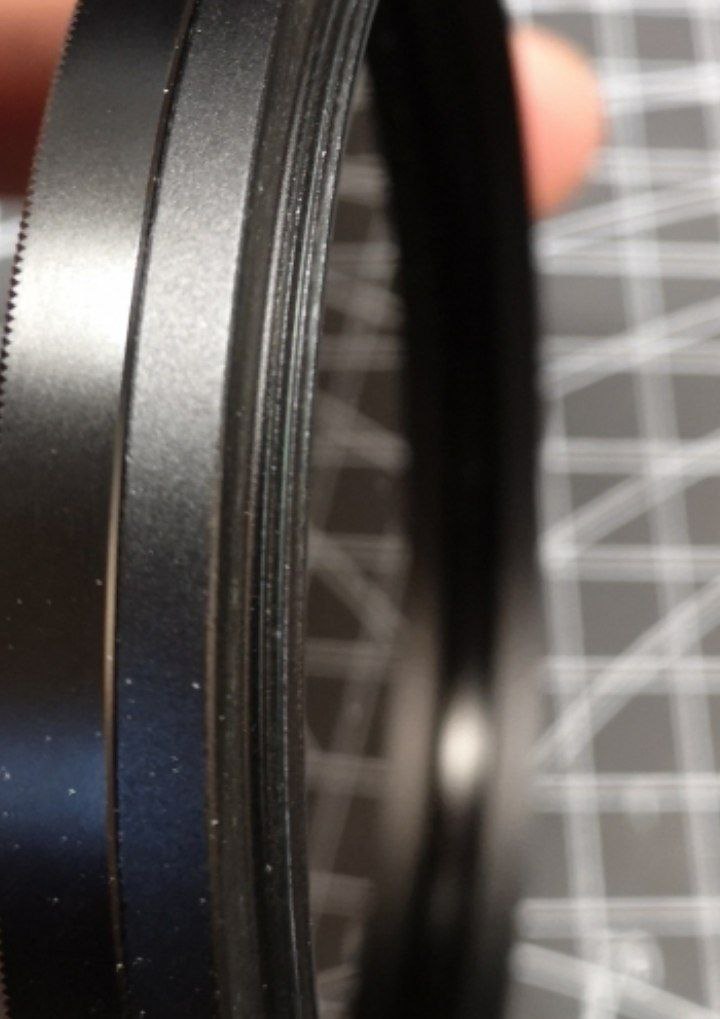

Такая резьба на фильтрах canon
AS
Вот грубо говоря по анологии сделать так же хочу, я только учусь и хочу смоделировать блэнду на обтектив
A
Aleksandr Sch
Такая резьба на фильтрах canon
Наружный диаметр резьбы по вершинам зубьев есть чем измерить?
PM
Aleksandr Sch
Товарищи подскажите как создать резьбу с шагом 0.75 мм на окружности диаметром 77мм
Используйте инструмент coil и забудьте что это резьба. Это просто пружина, с квадратным/треугольным профилем.
AF
может ттх поискать, инфа не секретная
PM
Используйте инструмент coil и забудьте что это резьба. Это просто пружина, с квадратным/треугольным профилем.
шаг резьбы вы измерите или найдете ттх в нете. Диаметры - измерьте оба - у вас и фильтр и объектив под рукой.
AF
Aleksandr Sch
Такая резьба на фильтрах canon
PM
Сделайте цилиндр и к нему приделайте coil с параметрами примерно подходящими под ваше представление.
AF
если не фотополимер то шанс получить норм резьбу крайне мал
A
Aleksandr Sch
Такая резьба на фильтрах canon
Посмотрите ГОСТ 5359-57
PM
Сделайте цилиндр и к нему приделайте coil с параметрами примерно подходящими под ваше представление.
всё, дальше печатаем/примеряем. Параметры вашего принтера никто не знает, ваши способности к печати тоже. Поэтому зазоры какие вам поставить - никто не подскажет
AF
моделируем, страдаем @ покупаем готовое
