Чат Дяди Паши Fusion 360

2021 February 13

AF

Andrew F. in Чат Дяди Паши Fusion 360
Ted
Пытаюсь построить вот такой зажим на цилиндрическую поверхность. Но нужно добавить скос резьбе, так чтоб при накручивании гайки шланг который проходит по трубке зажимало. Как это сделать?
читайте спецификации. там всё проще
источник

ЊM

Њ Mitrofanov in Чат Дяди Паши Fusion 360
источник

ЊM

Њ Mitrofanov in Чат Дяди Паши Fusion 360

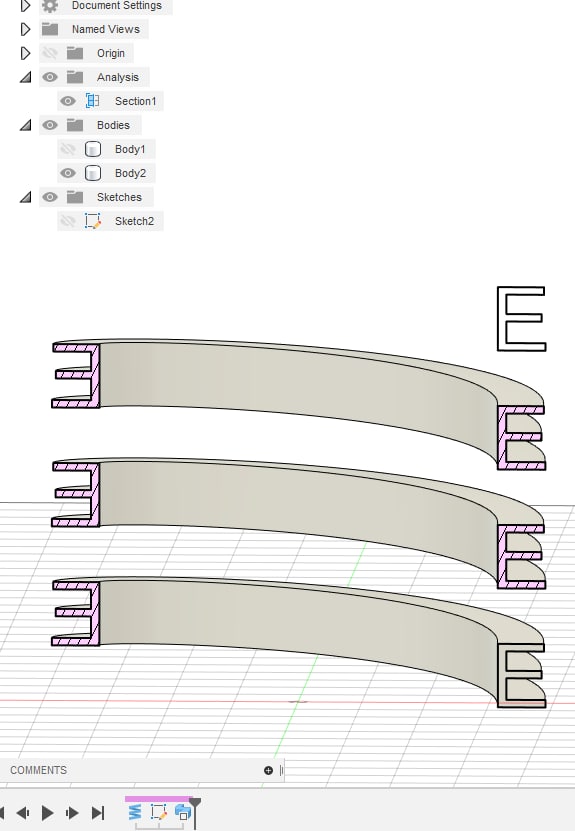

абсолютли без поворота профиля
источник

ЊM

Њ Mitrofanov in Чат Дяди Паши Fusion 360
Alex Lisp
Нормально 👍
Длина спирали – это длина оси? Или самой спирали?
длинна оси (длинна получающейся «пружинки»)
источник

AL

Alex Lisp in Чат Дяди Паши Fusion 360
Pavel Medvedev
место проклятое...
С цилиндрическими всё хорошо. Эх, хороший был бы челлендж, но надеюсь, что на видео в tips & tricks (пойнта) будет 😊
источник

AL

Alex Lisp in Чат Дяди Паши Fusion 360
Њ Mitrofanov
длинна оси (длинна получающейся «пружинки»)
Саму ось можно отрисовать?
источник

ЊM

Њ Mitrofanov in Чат Дяди Паши Fusion 360
Alex Lisp
Саму ось можно отрисовать?
можно, а зачем?
источник

ЊM

Њ Mitrofanov in Чат Дяди Паши Fusion 360
не важно, отрисуемсъ
источник

AV

Anton Vasiliev in Чат Дяди Паши Fusion 360
Њ Mitrofanov
я так думаю
В целом да, но скорее всего нет ;) ибо у вас есть скачки кривизны от того что это сплайном рисуется. Точнее не скачки а "заплыв"
источник

ЊM

Њ Mitrofanov in Чат Дяди Паши Fusion 360
хм, таки да
источник

ЊM

Њ Mitrofanov in Чат Дяди Паши Fusion 360

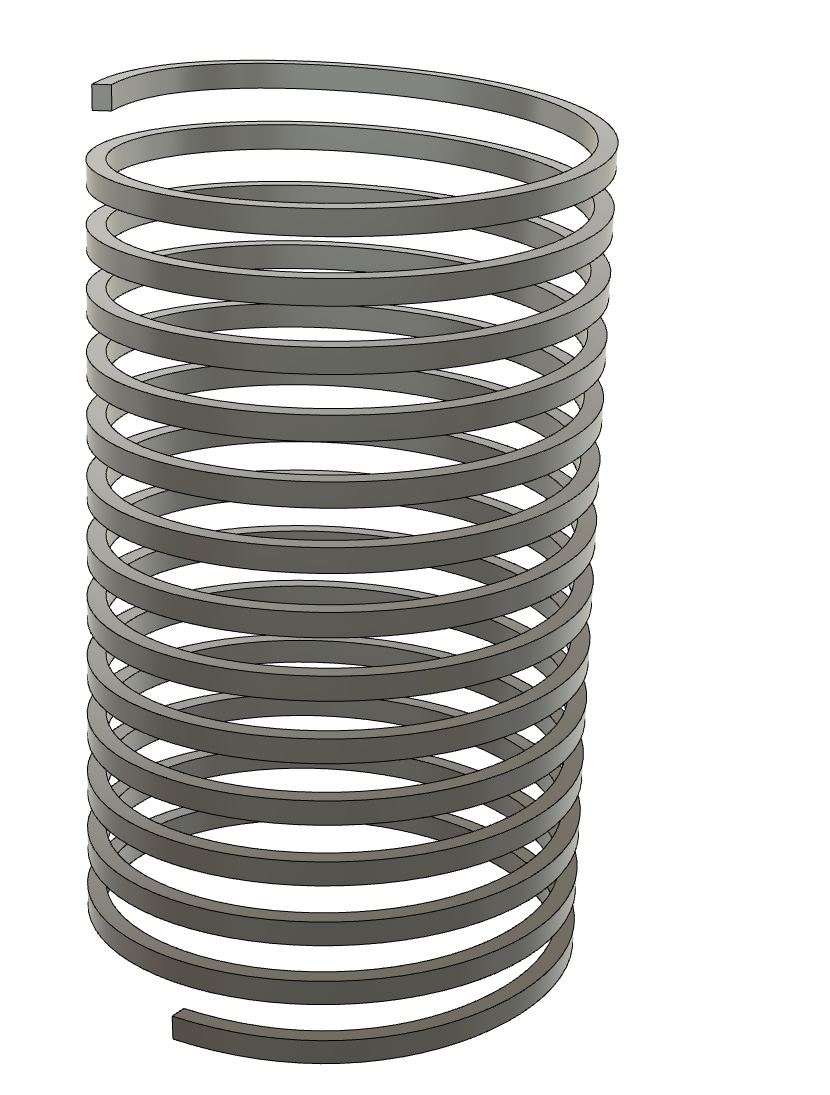

последнюю, условно «ровную» пружинку получилось сделать используя стенку цилиндра в качестве гайд-поверхности
источник

AL

Alex Lisp in Чат Дяди Паши Fusion 360
Konstantin Pavlov

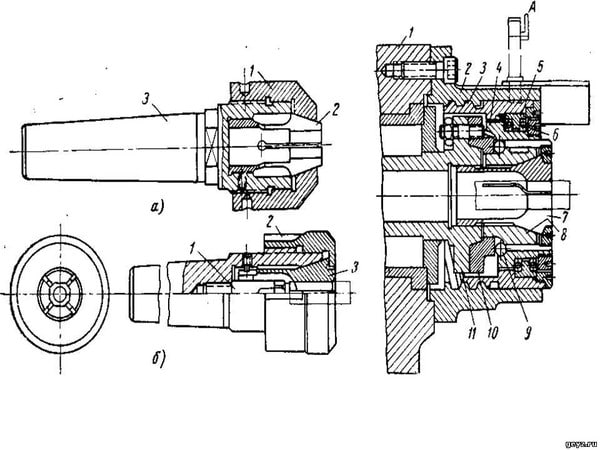

мне кажется проще будет просто разрезать и лепестки отогнуть... резьбу ту-же оставить
Цангу же надо, под печать, я так понимаю.
источник

AL

Alex Lisp in Чат Дяди Паши Fusion 360

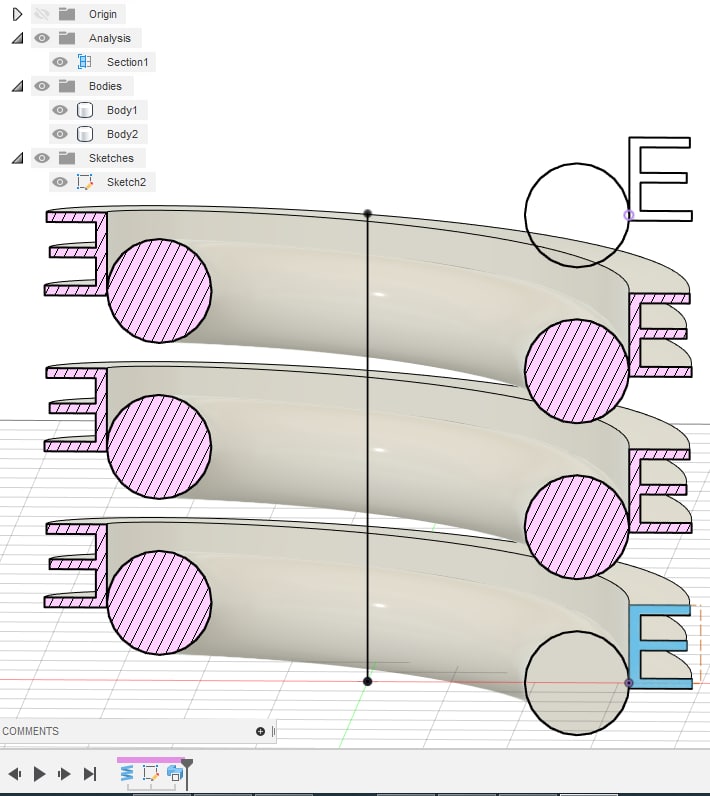

Њ Mitrofanov
можно, а зачем?
Вот за этим 👆
источник

ЊM

Њ Mitrofanov in Чат Дяди Паши Fusion 360
легко, спираль строится от точки
источник

AF

Andrew F. in Чат Дяди Паши Fusion 360
Ted

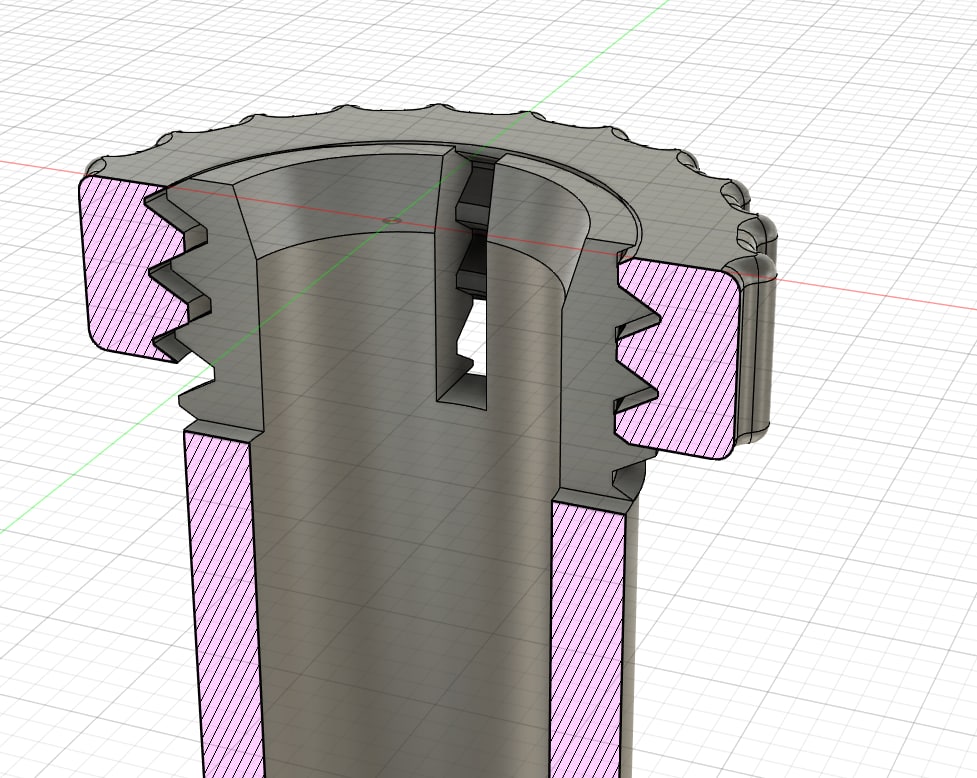

Пытаюсь построить вот такой зажим на цилиндрическую поверхность. Но нужно добавить скос резьбе, так чтоб при накручивании гайки шланг который проходит по трубке зажимало. Как это сделать?
источник

AF

Andrew F. in Чат Дяди Паши Fusion 360
источник

AL

Alex Lisp in Чат Дяди Паши Fusion 360
Pavel Medvedev
Видимо кривые спирали - это проклятие фьюжена

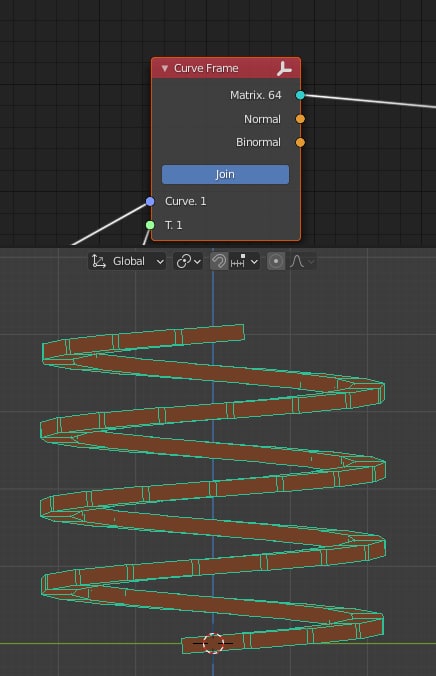

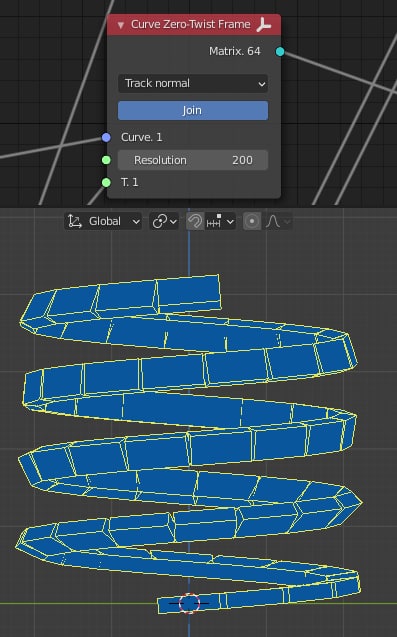

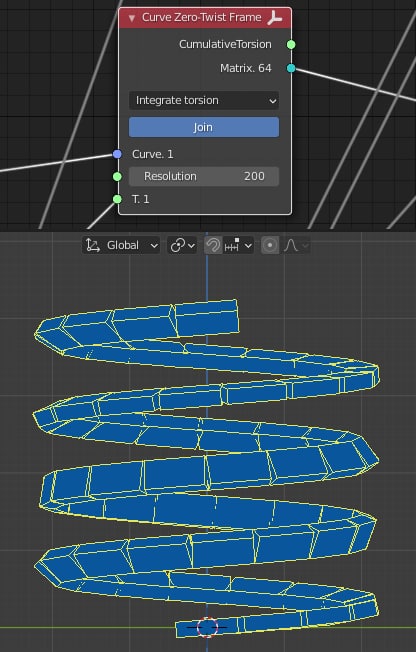

Вот в блендере (сверчок) расставил синие кирпичи по цилиндрической спирали: с алгоритмом zero-twist (их там два - integrate torsion и track normal) и красные с обычным frenet (там как раз есть кручение, но оно необходимо, чтобы профиль "не крутился").
Рафик фьюж невиноват, просто разработчики посчитали, что frenet не нужен (или поленились галочку добавить).
источник

AL

Alex Lisp in Чат Дяди Паши Fusion 360
Pavel Medvedev
Видимо кривые спирали - это проклятие фьюжена
источник

AL

Alex Lisp in Чат Дяди Паши Fusion 360
Pavel Medvedev
Видимо кривые спирали - это проклятие фьюжена
источник

E

Evgen in Чат Дяди Паши Fusion 360
А эмбос не поможет в твоем скрипте? Он вроде на цилиндр норм ложится.
