ну сделайте экспорт в dxf и svg, откройте в каде и сравните, попробуйте каую нибудь манипуляцию с ними, офсет например

кроме непосредственно координат, есть еще такое понятие как касательная и кривизна. то что вы не видите скачки кривизны - вполне понятно. их так мало кто увидит без спец инструмента

да с svg фбюжн лучше дружит согласен, но масштаб теряется

масщтаб один и тот же для машины. его раз вычислить и все.

это не от фьюжина зависит, а от конвертера эскпорта внутри корела. их там штук 6 разныз для dxf, и все с косяками

ну нет у меня корела а поиск пока не подсказал. во фьюже кривизна показывается по правой клавише на сплайне или в панельке с констрейнами. в кореле - не подскажу пока

Всем привет.

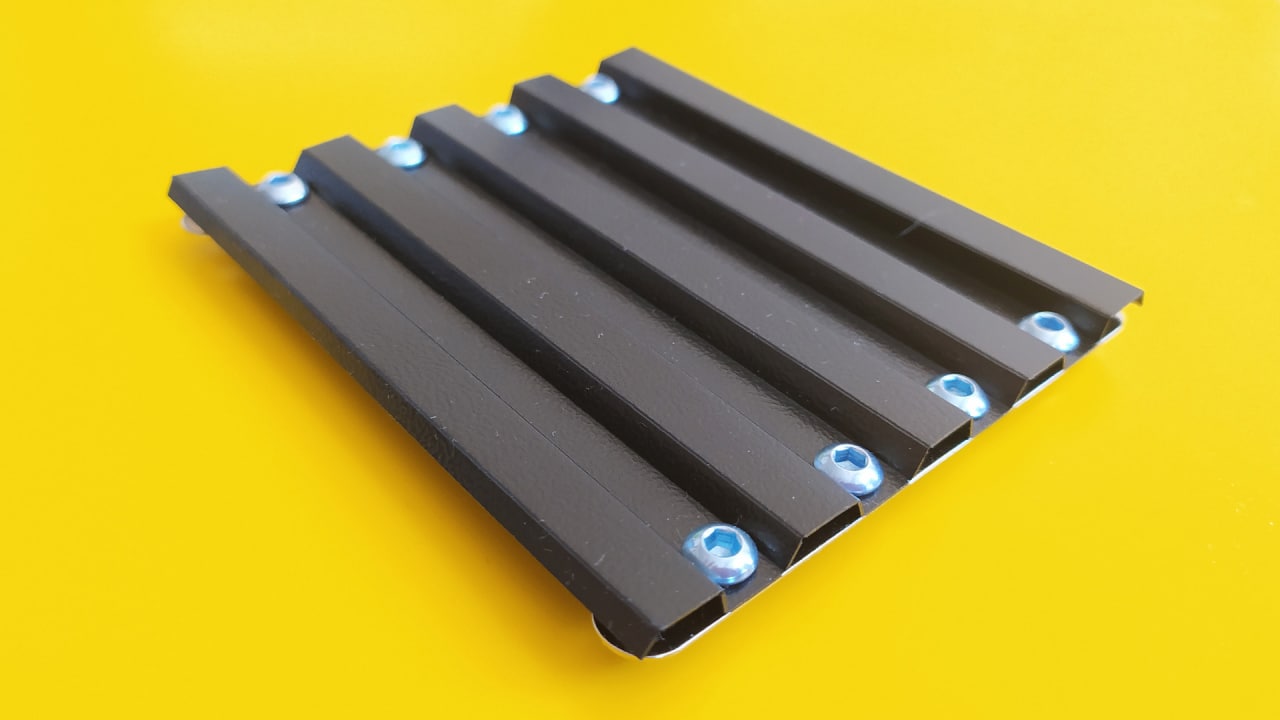

Попробовал изготовить вот такое изделие — элемент кровли для металлического конструктора.

Расчёт выполнен во Fusion 360 с помощью модуля Sheet Metal, данные аппроксимированы: основание трапецевидного профиля — 8 мм, боковые стороны — по 4 мм, материал — полипропилен 0,4 мм.
Биговка выполнена с обратной стороны паяльником по металлической линейке. Фальцовка ручная.
Размеры готового изделия — 90 x 100 мм. В живую смотрится очень хорошо, качество изделия на уровне промышленного. И даже биговка с оборотной стороны — вполне себе эстетична (но требует набитой руки). Конструкция очень жёсткая, я даже не стал делать продольные планки для демонстрационного образца — и так прекрасно держится.

Полцарства за плагин для нормальных спиралей!!!! 🤬🤯 UPDATE: вторые полцарства - с Автодеска ))

точности 1е-5 по координатам, с которыми корел сохраняет кривые вполне достаточно для того чтобы ни фрезер, ни лазер ни многие другие не увидели проблем.  а вот если вы этот контур потом будете допиливать в 3д, шелл делать, масштабы, скругления, оффсеты и пр. у вас начнется чехарда

думаю, что автодеск сам отвалит ;) если не сдерет

😂😂😂

Ага, значит ещё дома валяешься!

Парни кинтесь ссылкой на mach3 процессор для Фьюжена. У официалов в спмске нет. Или

Есть же

Там даже варианта 2-3

А какой, список большой. А конкретно для чайников Fusion360 нет))

Да, тогда мне он не зашёл. Собственно, по этой причине я тогда планшет вакомовский и продал. Стоит отметить, то тогда это был прям полноценный комп. Относительно недавно пробовал планшеты вакома, как второй экран (без начинки внутри, чисто как внешний сенсорный экран) - очень зашло, особенно в паре с макбуком (версия F360 для мака официально поддерживает жесты ваком).
По дркгой теме, то сейчас нет необходимости изучать шапр3д, но если прижмёт, то погружусь (ипад про и яблочный карандаш есть).

зашло просто для временами в фьюже, или все же для постоянной работы?

Mach3mill
