NP
При вставке можно выбрать какая проекция. Или вечером или завтра смогу показать
При вставке на лист?
Size: a a a
2020 September 30
О
Nikolay Porokhnia
При вставке на лист?
да. сейчас занят, не смогу показать
NP
да. сейчас занят, не смогу показать
Ок. Спасибо. Попробую. Хотя не видел, чтоб такая опция была
О
Nikolay Porokhnia
Ок. Спасибо. Попробую. Хотя не видел, чтоб такая опция была
напомните сегодня часов в 17 по Москве
NP
напомните сегодня часов в 17 по Москве
ок
AL
Nikolay Porokhnia
Ок. Спасибо. Попробую. Хотя не видел, чтоб такая опция была
Слева, ПКМ по папке Named Views создать новый вид. Предварительно установив ориентацию как нужно. Потом этот вид можно будет выбрать в drawings.
KP
Слева, ПКМ по папке Named Views создать новый вид. Предварительно установив ориентацию как нужно. Потом этот вид можно будет выбрать в drawings.
ну у него так вся сборка повернется...
AL
да. сейчас занят, не смогу показать
Там нельзя выбрать произвольный, только те, которые уже есть. Ну, я не вижу такой возможности, если точнее.
О
Там нельзя выбрать произвольный, только те, которые уже есть. Ну, я не вижу такой возможности, если точнее.
произвольный вроде нельзя при вставке. Но вроде можно сделать вид
AL
ну у него так вся сборка повернется...
А только для нужного компонента на листе нельзя указать вид? Там один вид на лист что-ли?
KP
А только для нужного компонента на листе нельзя указать вид? Там один вид на лист что-ли?
Можно просто сделать сечение (вид) с нужной стороны. Ну если в одну сторону поворот. Иначе проще дерайв компонента и соориентировать его
NP
Можно просто сделать сечение (вид) с нужной стороны. Ну если в одну сторону поворот. Иначе проще дерайв компонента и соориентировать его

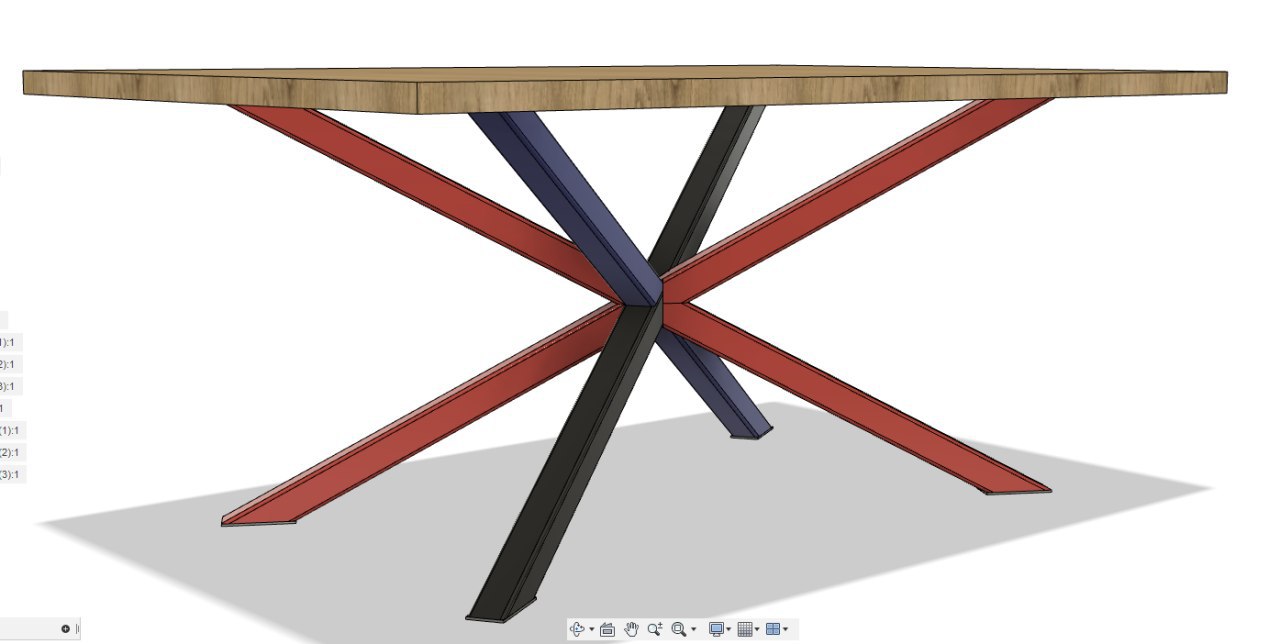

черная, синяя и красная детали. чертежи нужны на них. все под разными углами
AF
Anastasia Nagovitsyna
В общем, он не сможет нам помочь... мы два запроса отправляли, нас не добавляют. Видимо, придется переходить с ребятами на Blender
а почему не купить лицензию?
AN
Россия... Денег нет и не будет
KP
Nikolay Porokhnia
черная, синяя и красная детали. чертежи нужны на них. все под разными углами
Можно повернуть СК каждого компонента ортогонально гранями, и делать чертеж покомпонентно.
AN
Участвуйте, побеждайте, но на бесплатных программах
KP
Тк проекциями по два раза геморно крутить
AL
Обычно для местных видов таких хитрых деталей - делаю дерайв компонента со своим чертежем. Ещё можно сечением вид под углом сделать, и в нём уже размеры ставить
Ни разу ещё не пользовался дерайвом (сделать компонент внешним?), Думаю, что это самое правильное, если надо показать этот компонент отдельно от всего остального. Похоже без этого в Drawings нельзя выбрать СК (и виды) самого подкомпонента...
KP
Ни разу ещё не пользовался дерайвом (сделать компонент внешним?), Думаю, что это самое правильное, если надо показать этот компонент отдельно от всего остального. Похоже без этого в Drawings нельзя выбрать СК (и виды) самого подкомпонента...
Тут проще даже. Пусть повернет саму ск каждой трубы, а потом когда делает чертеж - выбирать только этот компонент, а не фулл ассембл
NP
Тут проще даже. Пусть повернет саму ск каждой трубы, а потом когда делает чертеж - выбирать только этот компонент, а не фулл ассембл
Я же так и хочу. На первом листе у меня вся сборка, а на последующих - каждая деталь отдельно
