2020 August 18
AV
Да вот я тоже это понял. Но не понял зависимости. Понял, что не работает если расположить в одной плоскости, а остальное не ясно. Ладно, сам раскопаю. Просто хотел по быстрому ответ получить
У вас там две штуки которые могут мешать - 1 профиль не на старте эскиза пути соответсвенно его там может начать колбасить и фьюжу это не нравится. 2 контуры касаются точками. Это значит что фьюжу придется делать "геометрию нулевой толщины" фьюж конечно добр к юзверям и не считает в половине случаев это за ошибку. Но и он не всегда ее может игнорировать
AV
Я бы сказал что тут не скругление. А как вчера народ спрашивал "кривую ляме" можно сделать сплайн и свип. Можно в фриформе. Но если просто скругление устраивает то Павел ответ написал. Как альтернатива: 1сделать объект толще применить скругление, потом неравномерный масштаб 2 сделать толще. Скруглить. Вырезать середину. Совместить и объединить итоги. 3 совместить 1 и 2
AV
Eugeny Zhukovets
Нет. Я в пустом окне нажимаю на плагин, и при любой операции выдает это
Надо смотреть. Чуть позже гляну работает ли у меня плагин
ВК
Виталий Каравай
Методом проб и ошибок: если выбираешь внутреннюю часть любой плоскости , всё ок. при выборе наружней идет отзеркаливание на противоположную сторону.
AG
Anton Vasiliev
Можно. Но это может быть менее удобно чем в ПО в котором есть модуль ведмент - сварные конструкции (аналогичен с шитметалом но именно на "балки") но в целом можно. Покажите фото чего хотите - подскажем как
там сварочная конструкция не требуется главное показать как выглядит и создать смету по материалу
AG
делалось в солиде
AG
но я уже понял что все возможно во фюжен
AV
Виталий Каравай
Методом проб и ошибок: если выбираешь внутреннюю часть любой плоскости , всё ок. при выборе наружней идет отзеркаливание на противоположную сторону.
Есть такое понятие как ориентация нормали
AV

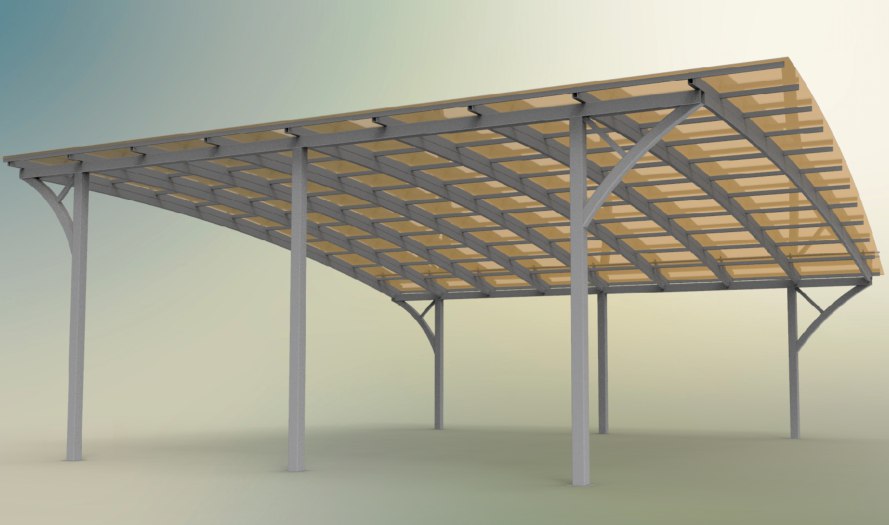

Это не забор ;) 3д эскизы. Свип. Мув. Массивы. Обрезка по месту
AV
Тела не объединять
AG
Anton Vasiliev
Тела не объединять
а подскажи можно ли расчитать нагрузку этих конструкций
AV
Andrey Grant
а подскажи можно ли расчитать нагрузку этих конструкций
Можно. Но если габариты большие, а стенки тонкие - фьюж не справится.
AV
Но есть и другое ПО
AG
Anton Vasiliev
Но есть и другое ПО
какое - и можно ли его совмещать с фюжен
AV
Хотя, если под нагрузкой понимается величина нагрузки, а не прогибы и напряжения. То это в СНиП
AV
В инвенторе от автодеска например есть модуль ведмент. Это значит что там такие конструкции моделировать проще. Там же есть модуль расчета ведмента. И там расчеты близкие к сопромату. Но только на велдмент элементах
AV
В том же инвенторе есть отдельное приложение инвентор настран (ранее настран ин кад) в котором можно создать расчетную схему в балочном (сильно упрощённом)и оболочечной виде и посчитать
AV
В модуле инвентора "анализ напряжений" который идёт в поставке с инвентором. Оболочки тоже есть. Но лучше в настране
