Чат Дяди Паши Fusion 360

1382 membersпожаловаться на группу
2020 August 17

AG

Aleksey Gureev in Чат Дяди Паши Fusion 360

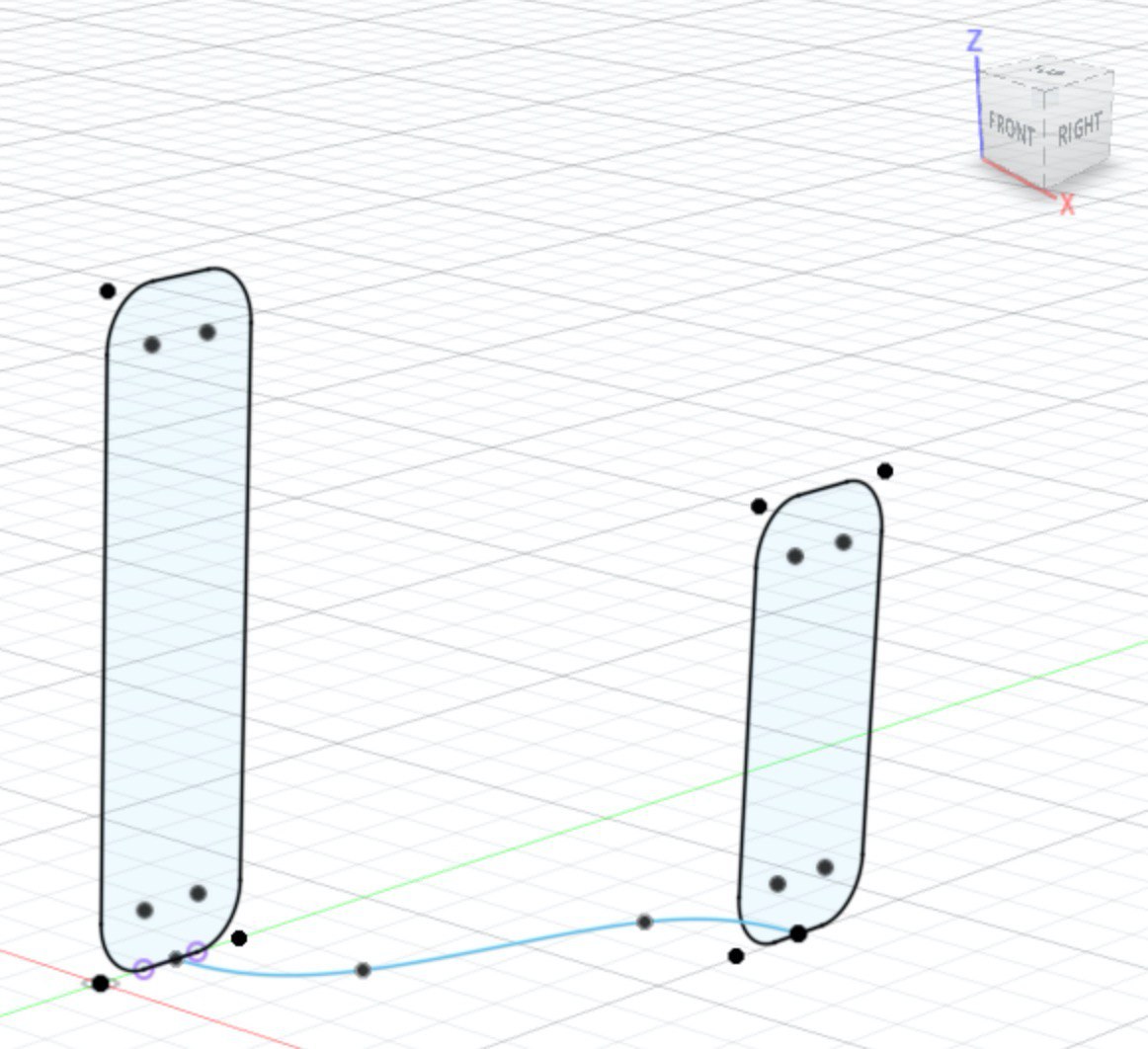

Всем привет! Пришел сюда после просмотров нескольких роликов Дяди Паши на ютубе. С F360 около года по необходимости. Есть вопросик по лофт. Возможно, что-то простое и это я туплю, но гугл не помогает. Есть два профиля и рейл между ними. Хочется их соединить, но так, чтобы проекции шли перпендикулярно рейлу.
источник
16:50пожаловаться#1

AG

Andrey Grant in Чат Дяди Паши Fusion 360
Aleksey Gureev
Всем привет! Пришел сюда после просмотров нескольких роликов Дяди Паши на ютубе. С F360 около года по необходимости. Есть вопросик по лофт. Возможно, что-то простое и это я туплю, но гугл не помогает. Есть два профиля и рейл между ними. Хочется их соединить, но так, чтобы проекции шли перпендикулярно рейлу.
Лофтом пробовали
источник
16:58пожаловаться#2

AG

Aleksey Gureev in Чат Дяди Паши Fusion 360
Andrey Grant
Лофтом пробовали
Первым делом. Но он не дает перпендикуляр по всей дороге вдоль рейла.
источник
16:59пожаловаться#3

AG

Andrey Grant in Чат Дяди Паши Fusion 360
Aleksey Gureev
Первым делом. Но он не дает перпендикуляр по всей дороге вдоль рейла.
вам нужно 2 линии построить снизу и с верху  и лофтом пройти
источник
17:01пожаловаться#4

AG

Aleksey Gureev in Чат Дяди Паши Fusion 360
Ух. Попробую представить как это сделать правильно.
источник
17:04пожаловаться#5

AG

Aleksey Gureev in Чат Дяди Паши Fusion 360
Andrey Grant
вам нужно 2 линии построить снизу и с верху  и лофтом пройти

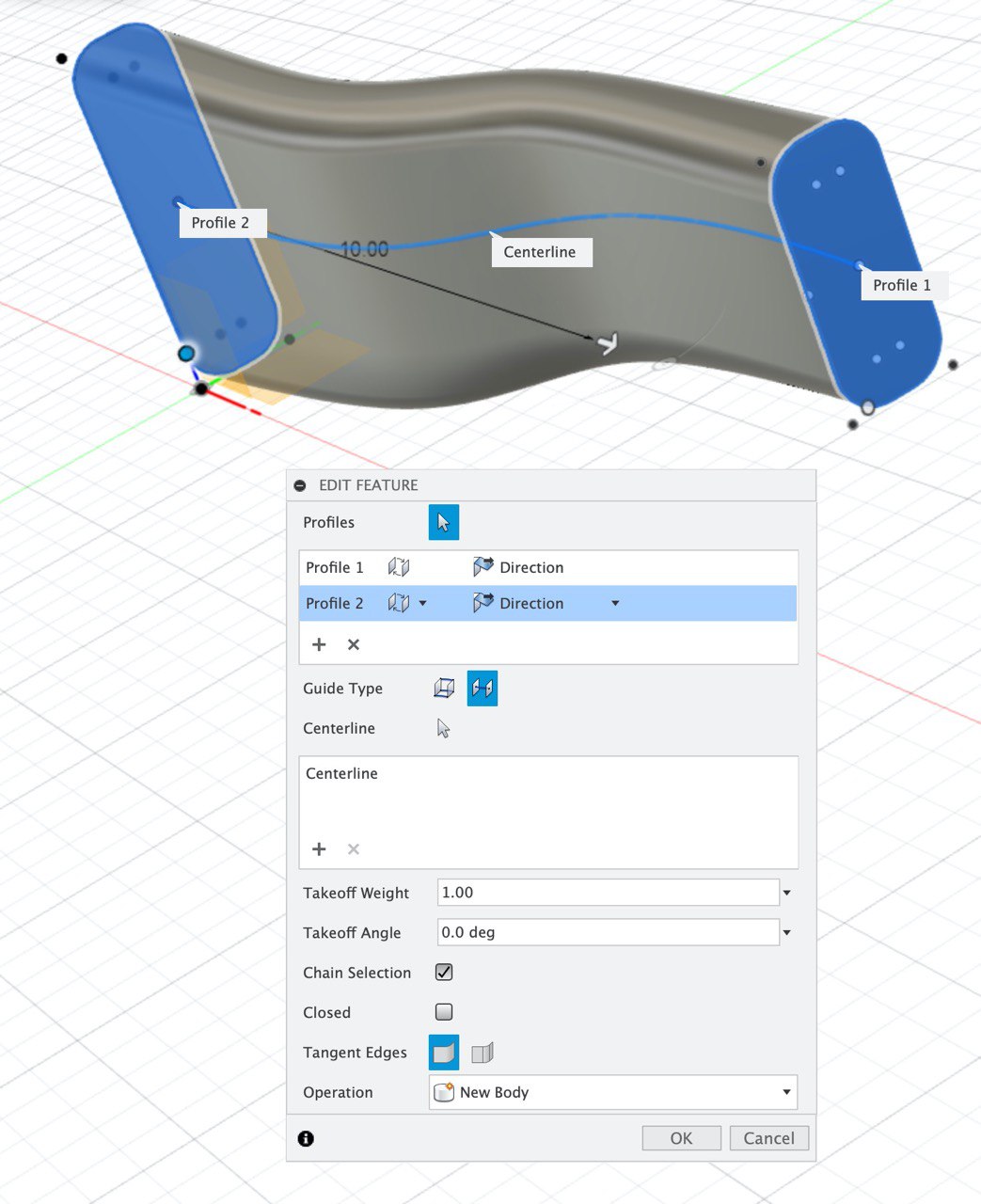

Решил чуточку по-другому. Есть такая штука как guide type = centerline. Надо только центры было соединить ей и поставить, что проходить ее по нормали.
источник
17:24пожаловаться#6

AG

Andrey Grant in Чат Дяди Паши Fusion 360
Aleksey Gureev
Решил чуточку по-другому. Есть такая штука как guide type = centerline. Надо только центры было соединить ей и поставить, что проходить ее по нормали.
О круто и так можно естественно - даже лучше
источник
17:29пожаловаться#7

P

Pavel in Чат Дяди Паши Fusion 360
Всем привет)
В прошлый раз помогло, может и сейчас прокатит))
Кто-нибудь с подобными ситуациями сталкивался?
источник
17:40пожаловаться#8

PM

Pavel Medvedev in Чат Дяди Паши Fusion 360
Aleksey Gureev
Решил чуточку по-другому. Есть такая штука как guide type = centerline. Надо только центры было соединить ей и поставить, что проходить ее по нормали.
либо в вашем случае по смыслу может более подойти sweep, а не лофт, он больше ориентирован на сохранение исходного контура и его ориентацию по траектории
источник
17:48пожаловаться#9

PM

Pavel Medvedev in Чат Дяди Паши Fusion 360
Я думаю sweep path + guide rail помог бы
источник
17:49пожаловаться#10

AG

Aleksey Gureev in Чат Дяди Паши Fusion 360
Pavel Medvedev
либо в вашем случае по смыслу может более подойти sweep, а не лофт, он больше ориентирован на сохранение исходного контура и его ориентацию по траектории
У меня чуточку разные профили на концах. Sweep, кажется, так не умеет.
источник
17:50пожаловаться#11

PM

Pavel Medvedev in Чат Дяди Паши Fusion 360
Aleksey Gureev
У меня чуточку разные профили на концах. Sweep, кажется, так не умеет.
если разница укладывается в понятие "масштабирования" или "растяжения", то умеет
источник
17:51пожаловаться#12

AG

Aleksey Gureev in Чат Дяди Паши Fusion 360
Точно, возьму на вооружение. Спасибо. В этом конкретном случае сам меняеется физический размер, но радиус скругления остается прежним.
источник
17:53пожаловаться#13

PM

Pavel Medvedev in Чат Дяди Паши Fusion 360
скругление возможно есть смысл вынести на следующую операцию
источник
17:54пожаловаться#14

AV

Anton Vasiliev in Чат Дяди Паши Fusion 360
Aleksey Gureev
Точно, возьму на вооружение. Спасибо. В этом конкретном случае сам меняеется физический размер, но радиус скругления остается прежним.

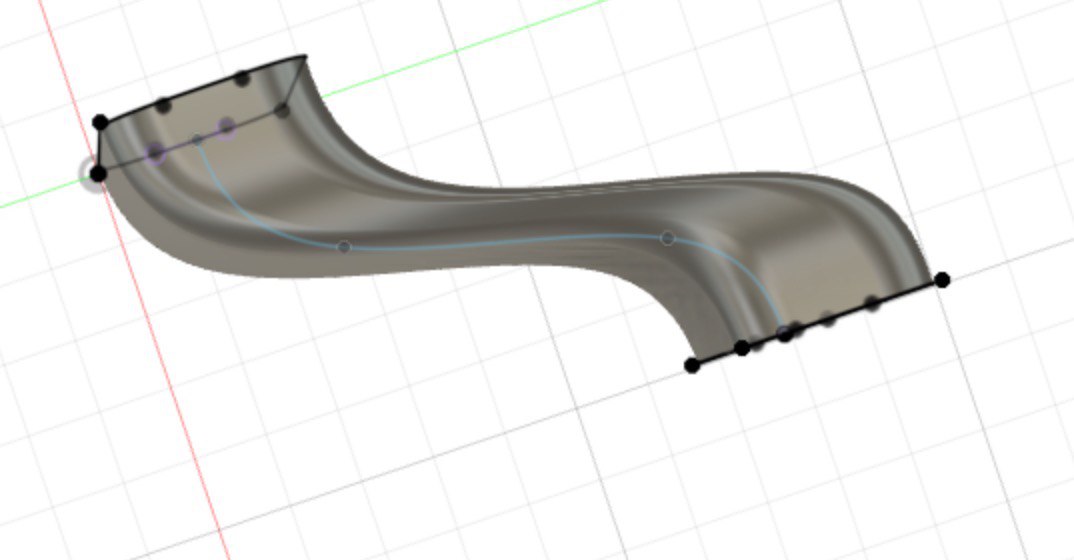

можно сделать свип без скруглений. потом используя кромки, сделать лофт. тем самым обрезав. потом скруглить
источник
18:18пожаловаться#15

AV

Anton Vasiliev in Чат Дяди Паши Fusion 360
Pavel
Всем привет)
В прошлый раз помогло, может и сейчас прокатит))
Кто-нибудь с подобными ситуациями сталкивался?
а в чем ситуация?
источник
18:18пожаловаться#16

WW

Władysław Wasyłyew... in Чат Дяди Паши Fusion 360
Gear_Button.stl
(5.54 Мб)

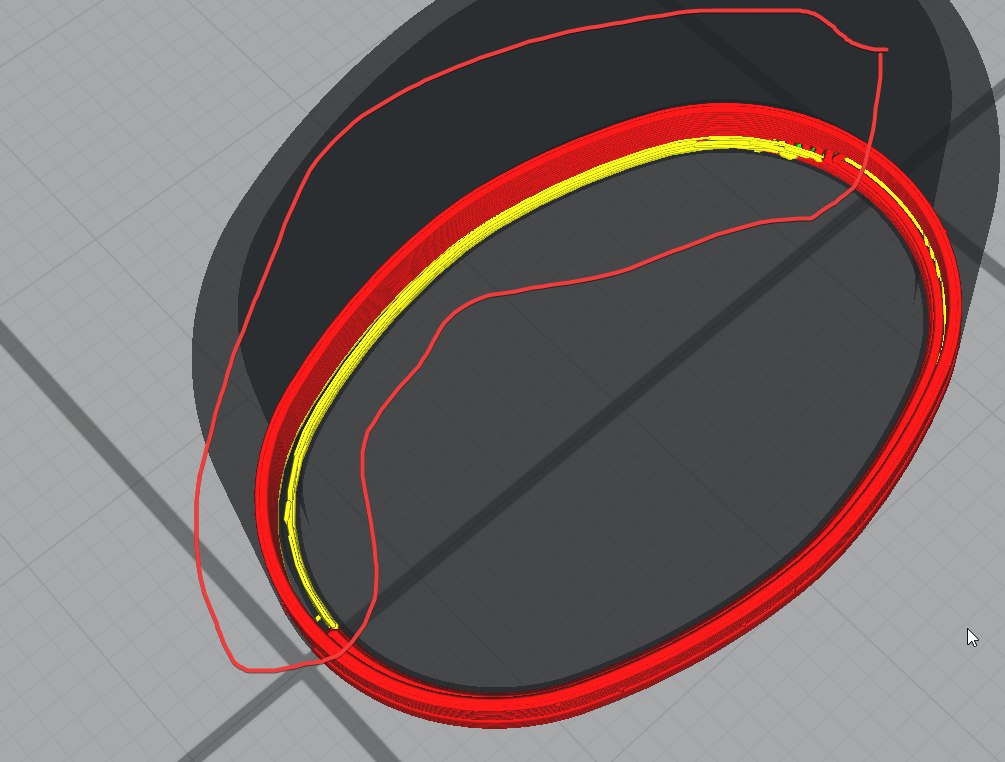

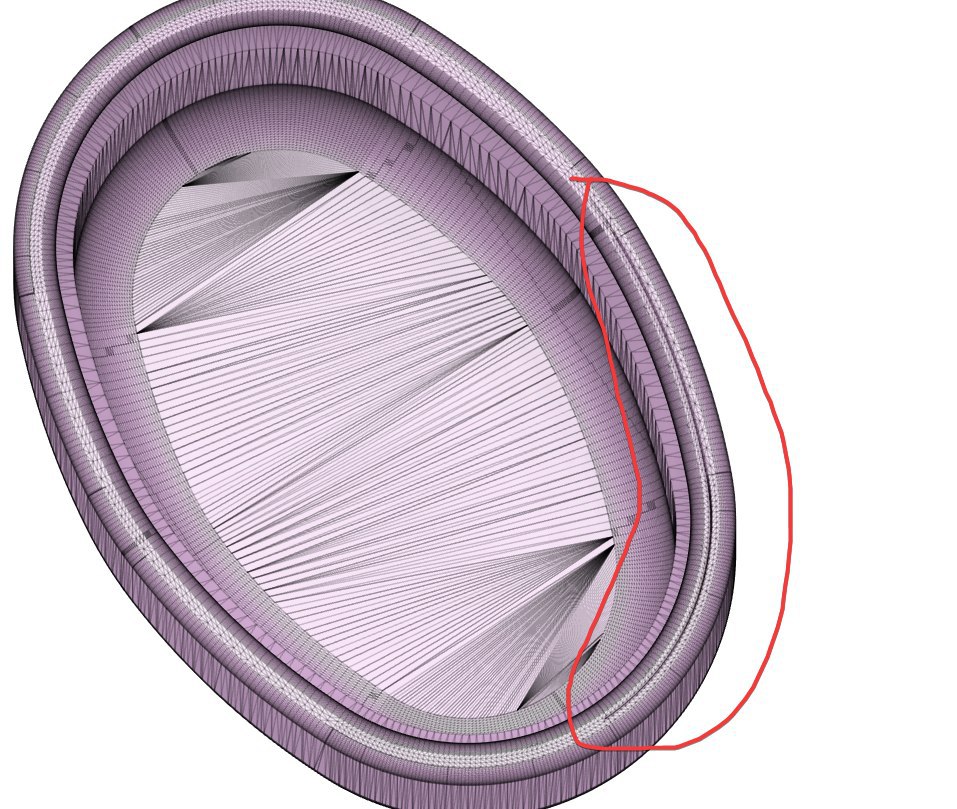

помогите исправить модель
источник
18:19пожаловаться#17

WW

Władysław Wasyłyew... in Чат Дяди Паши Fusion 360
источник
18:21пожаловаться#18

WW

Władysław Wasyłyew... in Чат Дяди Паши Fusion 360
источник
18:21пожаловаться#19

P

Pavel in Чат Дяди Паши Fusion 360
Anton Vasiliev
а в чем ситуация?

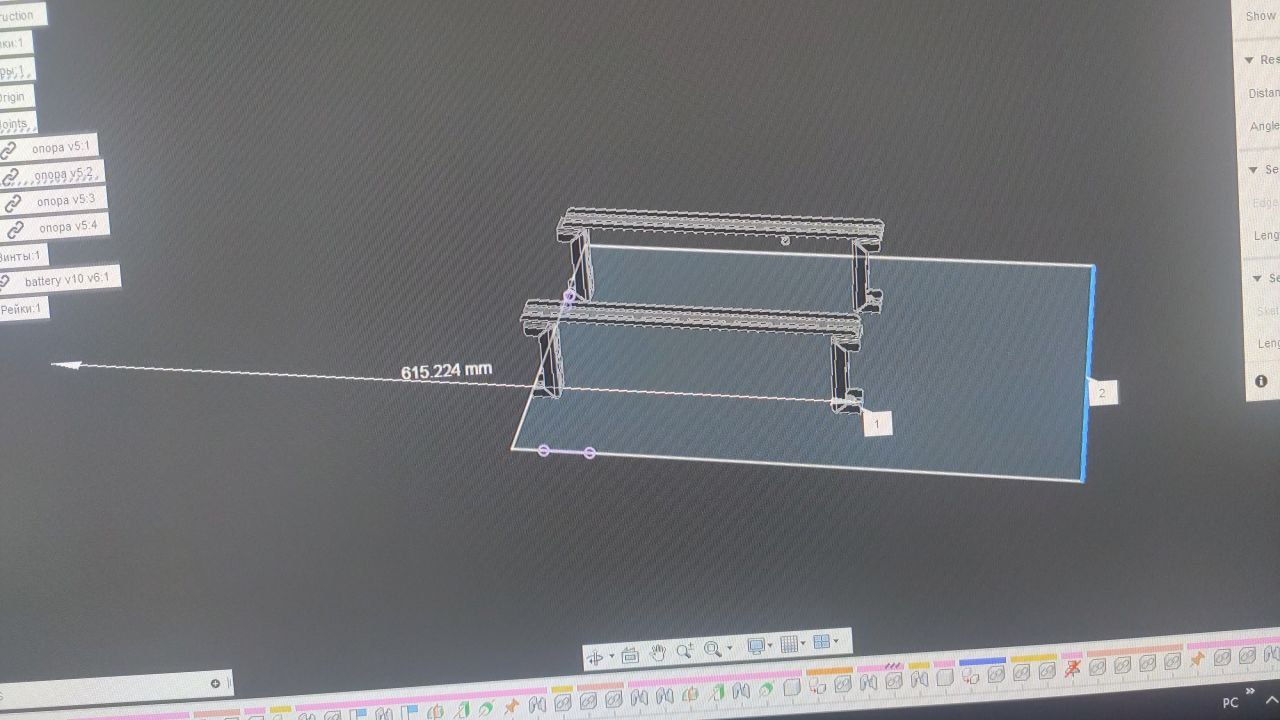

Инструмент measure странно делает замер
источник
18:23пожаловаться#20
