МС

Максим Сократский... in Чат Дяди Паши Fusion 360
тк chamfer гуляет
источник

AV

Anton Vasiliev in Чат Дяди Паши Fusion 360
источник

AV

Anton Vasiliev in Чат Дяди Паши Fusion 360
r23d.ru Anton
Как можно сделать отступы по всех сторон, чтоб деталь типа разбухла?
если совсем со всех - шелл. вібрать тело и там будет вариант аутсайд
источник

AV

Anton Vasiliev in Чат Дяди Паши Fusion 360
источник

AV

Anton Vasiliev in Чат Дяди Паши Fusion 360
если только с некоторых. то можно попытаться тем же шелом но выбрать поверхности
источник

AV

Anton Vasiliev in Чат Дяди Паши Fusion 360
можно выбрать поверхности и инструмент модифай пулл
источник

AV

Anton Vasiliev in Чат Дяди Паши Fusion 360
а можно сделать поверхность от нужных граней с офсетом 0. а затем придать толщину (thiken
источник

ИФ

Иван Фрезерование и ... in Чат Дяди Паши Fusion 360
Спасибо большое! Я понял
источник

AV

Anton Vasiliev in Чат Дяди Паши Fusion 360
Максим Сократский
тк chamfer гуляет
увы
источник

МС

Максим Сократский... in Чат Дяди Паши Fusion 360
Хоть скрипты изучай
источник

ИФ

Иван Фрезерование и ... in Чат Дяди Паши Fusion 360

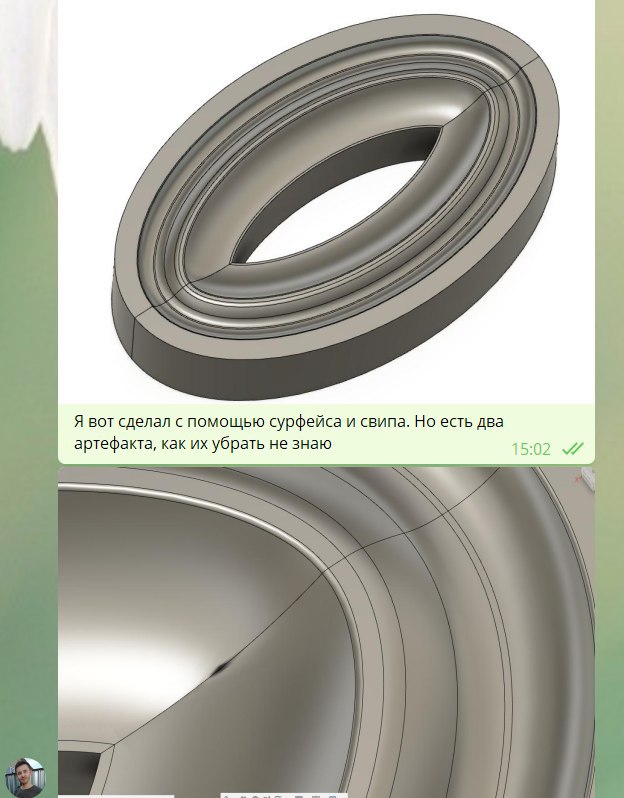

А в случае с моим способом, свип поверхности. Артефакты можно починить?
источник

rA

r23d.ru Anton in Чат Дяди Паши Fusion 360
Там ещё поверхстей  1200штуу
источник

AV

Anton Vasiliev in Чат Дяди Паши Fusion 360
Иван Фрезерование и раскрой на ЧПУ
Спасибо большое! Я понял
там основы сделаны поверхностями от лени :) ибо так быстрее было. но в одном месте (наверху, пришлось делать эскиз) бкз этой направляющей меняет геометрию, а с кромкой - неправильно замыкает. такие глюки известны, потому просто построил эскиз с проекцией и все зашло
источник

ИФ

Иван Фрезерование и ... in Чат Дяди Паши Fusion 360
Anton Vasiliev
там основы сделаны поверхностями от лени :) ибо так быстрее было. но в одном месте (наверху, пришлось делать эскиз) бкз этой направляющей меняет геометрию, а с кромкой - неправильно замыкает. такие глюки известны, потому просто построил эскиз с проекцией и все зашло
Я вот про этот вариант
источник

AV

Anton Vasiliev in Чат Дяди Паши Fusion 360
r23d.ru Anton
Там ещё поверхстей  1200штуу
Есть разные инструменты выбора которые позволяют это все упростить. только я так понимаю граней под 1200 не поверхностей. Но Я Вам предложил несколько вариантов. дальше уже сами. с учетом того который больше подойдет ;)
источник

AV

Anton Vasiliev in Чат Дяди Паши Fusion 360

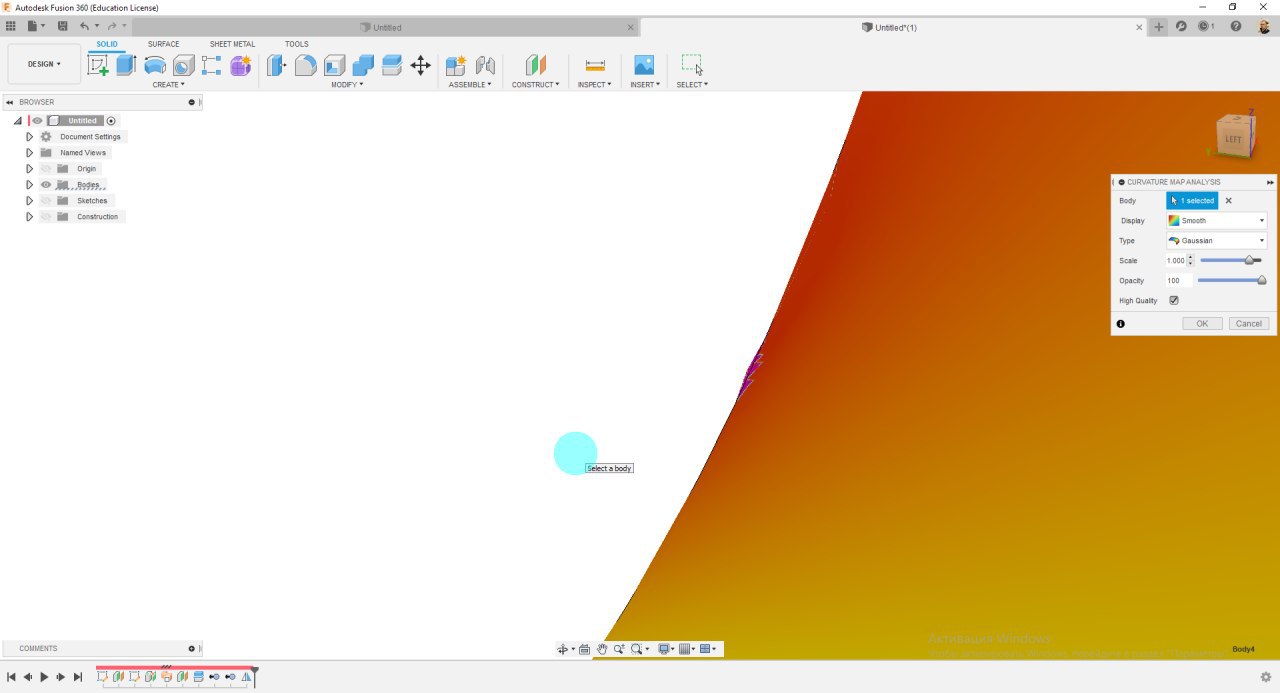

киньте моделью. потому что у меня поверхность тоже самопересекалась. но я не проверял делало оно или нет. просто отскринил место глюка  чтобы было понятно отчего так
источник

ИФ

Иван Фрезерование и ... in Чат Дяди Паши Fusion 360
Anton Vasiliev
киньте моделью. потому что у меня поверхность тоже самопересекалась. но я не проверял делало оно или нет. просто отскринил место глюка  чтобы было понятно отчего так
источник

AV

Anton Vasiliev in Чат Дяди Паши Fusion 360

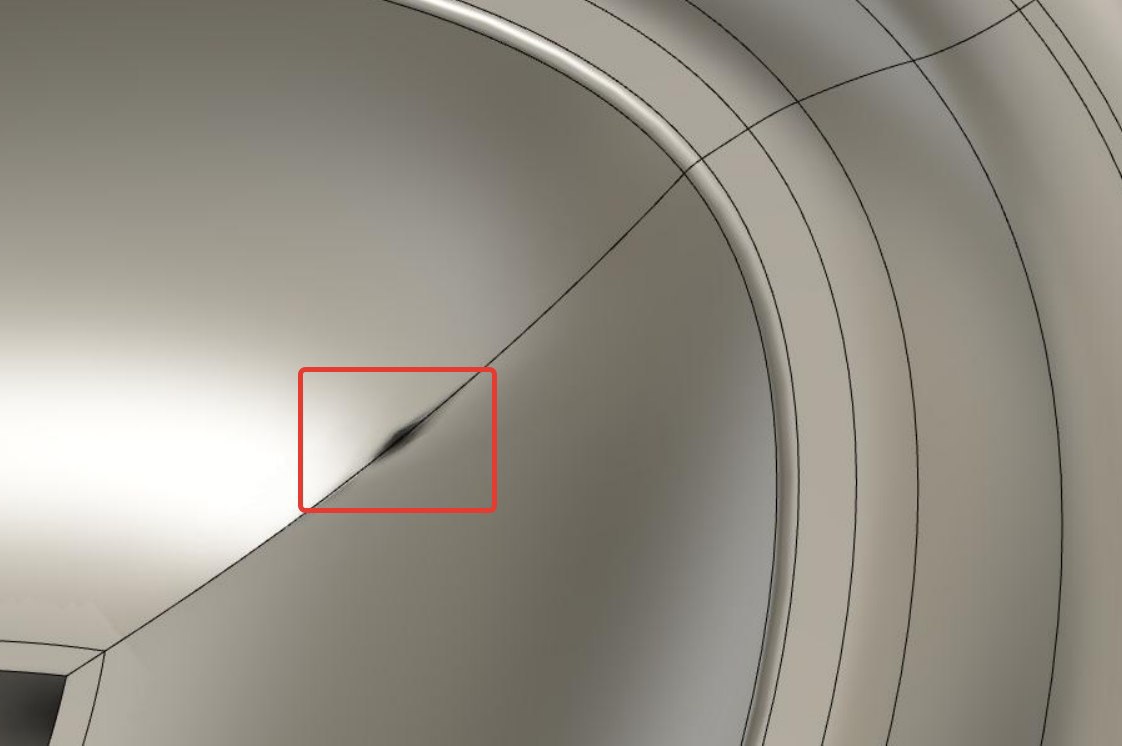

Вы глюком считаете острый угол внутри, острый угол сверху, или "черную точку"
источник

ИФ

Иван Фрезерование и ... in Чат Дяди Паши Fusion 360
Anton Vasiliev
Вы глюком считаете острый угол внутри, острый угол сверху, или "черную точку"
Вот эти преломления поверхности. Я боюсь модуль фрезерования с ума сойдет на этом месте
источник

AV

Anton Vasiliev in Чат Дяди Паши Fusion 360
источник
