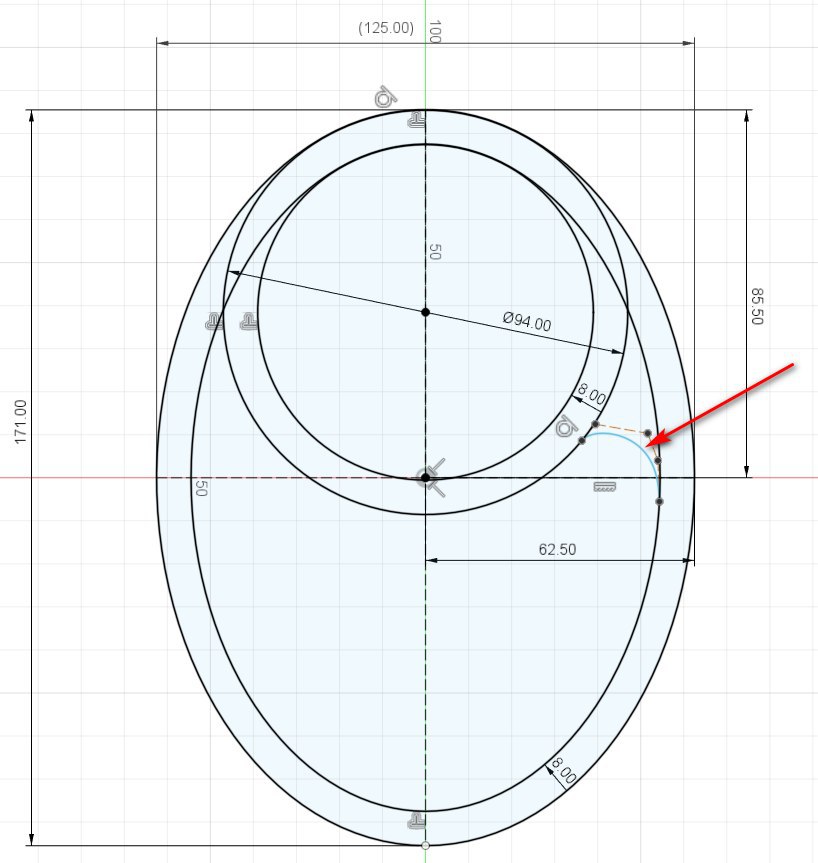

Вам надо образмерить точки сопряжения

я бы нарисовал две дуги, с тремя касательностями

На угол от какой нибудь оси

Дуга, это какой инструмент?

Да вроде всё что только можно обтыкал размерами, но  никак

дуга это часть окружности. арк

@theverticalway этого с дзинкоином в аватарке сразу баним, или ждем пока проштрафится?

можно сразу

он уже проштрафился с авой 😈

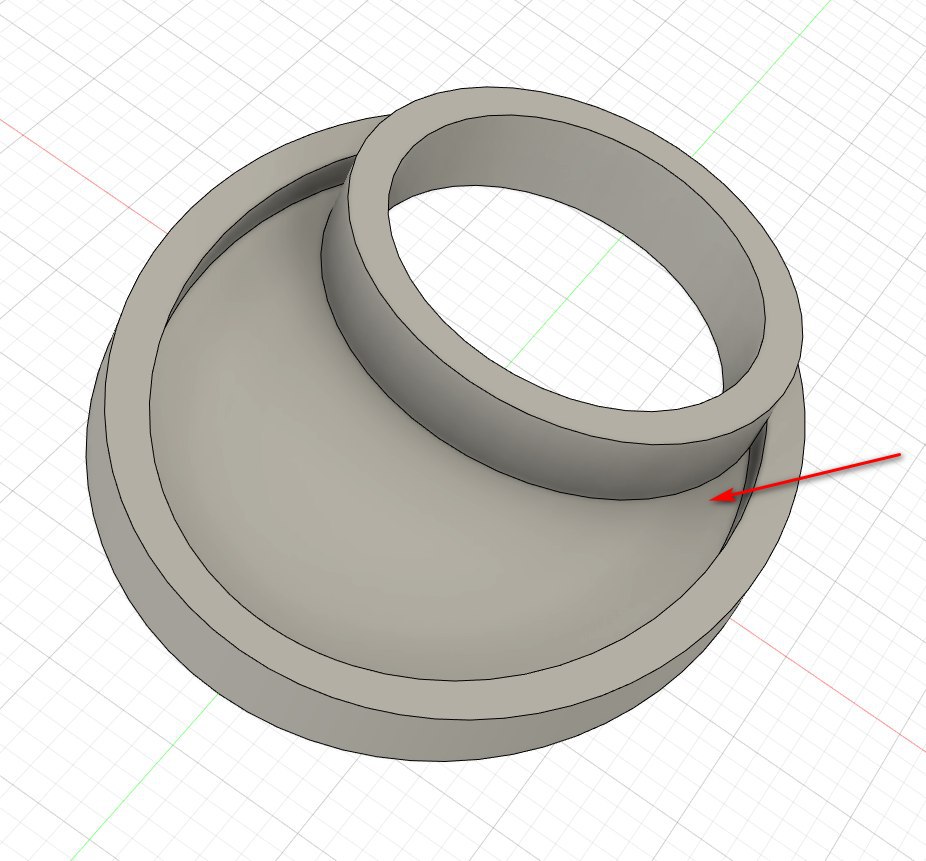

Так это сопряжение лучше сделать филетом на моделе

Зачем его в эскиз пихать да ещё и сплайном

Как его тут филетом сделать?

Чуть выше стрелки вертикальный едж

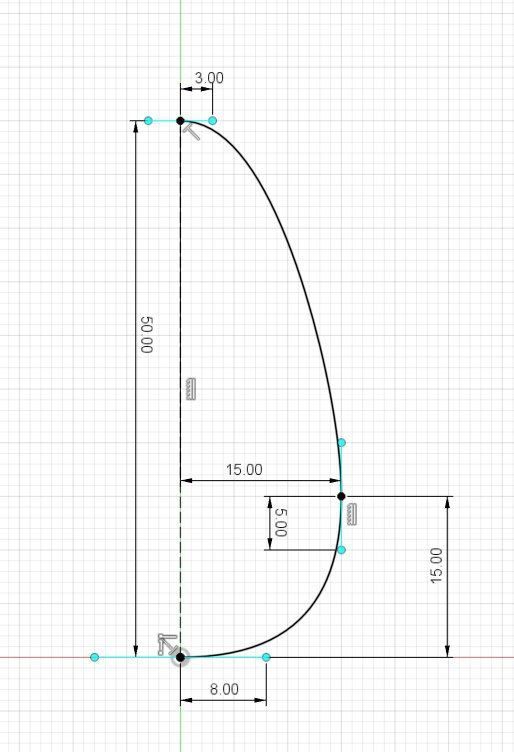

по аналогии с солидом попробовал. Такое же управление сплайном

Павел отличный преподаватель.
После его курса вы самостоятельно сможете найти бОльшую часть способов построений, и уж тем более качественно строить свои будущие проекты.
Я не новичок в САПР, но мои коллеги по работе впервые увидели Фьюжен, и работают конструкторами, все они хвалят Павла. В общем, если бы Я не умел работать в САПР и у меня была бы возможность пройти этот курс - то Я бы ни разу не подумал что вложенные средства в образование прошли даром. 👍

Что верно, то верно. Но, на ежегодных сентябрьских конференциях, посвященных Дню Машиностроителя, они заявили что-то типа этого:
Мы одна единственная компания, которая предоставила исходный код Компаса на проверку и лицензирование в какую то международную европейскую фирму.

подскажите пожалуйста, можно-ли посмотреть сколько в моей студ лиценизии времени осталось?😅

Да

Щас попробую, спасибо большое 💪💪

Все не здаешься)))
