Чат Дяди Паши Fusion 360

2020 May 31

AV

Anton Vasiliev in Чат Дяди Паши Fusion 360
Hater Ace♠️
Так вроде недавно из-за всей это короновирусной истории давали попробовать генератив десигн, вот походу пробный период и закончился
не для учебки
источник

s

sasha in Чат Дяди Паши Fusion 360
Hater Ace♠️
Так вроде недавно из-за всей это короновирусной истории давали попробовать генератив десигн, вот походу пробный период и закончился
Так я его каждый день юзаю и ранее никогда не видел этой кнопки
источник

s

sasha in Чат Дяди Паши Fusion 360
Anton Vasiliev
не для учебки
Не скромный вопрос.
Как узнать когда у меня закончиться мой пробный период ? Не охото все работы потерять
источник

AV

Anton Vasiliev in Чат Дяди Паши Fusion 360
в аккаунте пользователя на сайте автодеска
источник

s

sasha in Чат Дяди Паши Fusion 360
Anton Vasiliev
в аккаунте пользователя на сайте автодеска
Спасибо
источник

AF

Alexey D. Filimonov ... in Чат Дяди Паши Fusion 360
Коллеги, практичный вопрос.

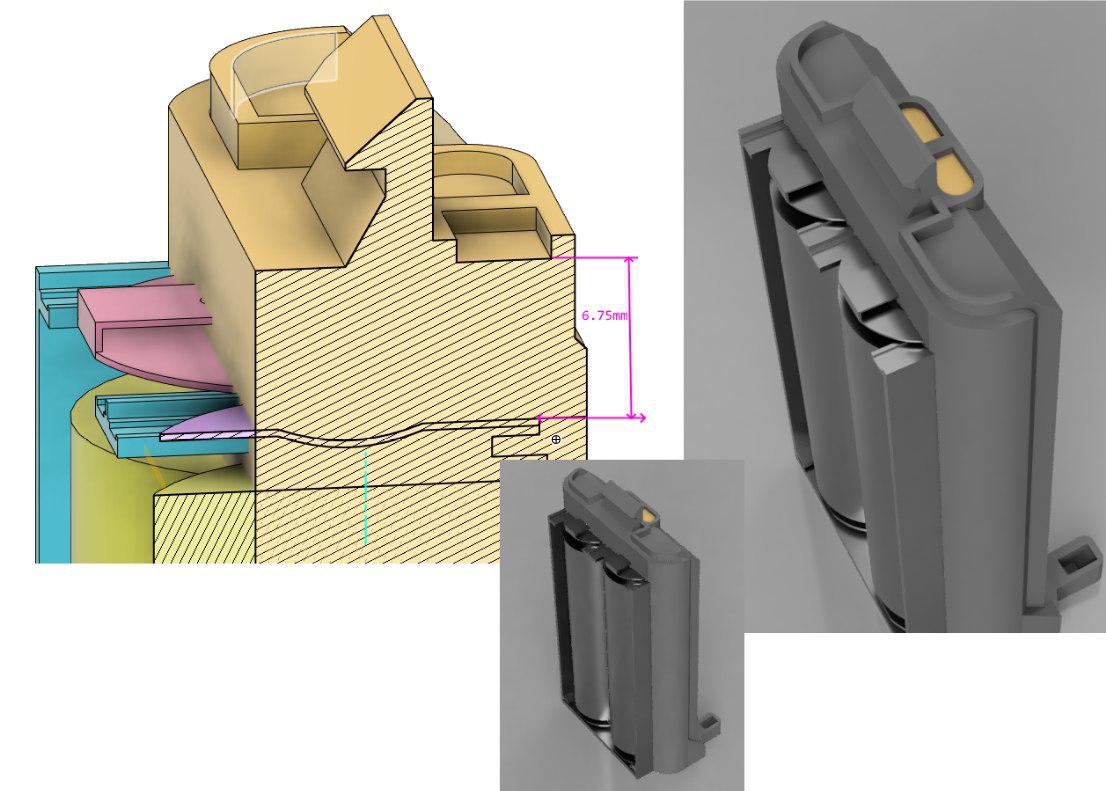

Есть такая "народная" рация BaoFeng UV-5R. Хочу ее батарейку переделать на 18650, для 3D печати.
Сделал модельку корпуса батарейки, проверил посадку.
Встала задача запихивать электрику внутрь (2 батарейки, 4 контакта батареек и 2 контакта самого блока).

И тут я понял, что у меня практически нет места, чтобы "развернуться". Вопрос, как бы вы реализовали такие внешние контакты (те, которые соединяются с самой рацией) в данной конструкции. Откуда бы вы их "вставляли" в процессе сборки. Сажали бы на клей или как-то еще. Как бы изолировали друг от друга и от случайного протекания внутрь.

Моделька на скрине само собой не доделана, но идея вроде понятна..
источник

UK

UR5TLZ Eugene Kovalc... in Чат Дяди Паши Fusion 360
Alexey D. Filimonov 🎠
Коллеги, практичный вопрос.
Есть такая "народная" рация BaoFeng UV-5R. Хочу ее батарейку переделать на 18650, для 3D печати.
Сделал модельку корпуса батарейки, проверил посадку.
Встала задача запихивать электрику внутрь (2 батарейки, 4 контакта батареек и 2 контакта самого блока).

И тут я понял, что у меня практически нет места, чтобы "развернуться". Вопрос, как бы вы реализовали такие внешние контакты (те, которые соединяются с самой рацией) в данной конструкции. Откуда бы вы их "вставляли" в процессе сборки. Сажали бы на клей или как-то еще. Как бы изолировали друг от друга и от случайного протекания внутрь.

Моделька на скрине само собой не доделана, но идея вроде понятна..

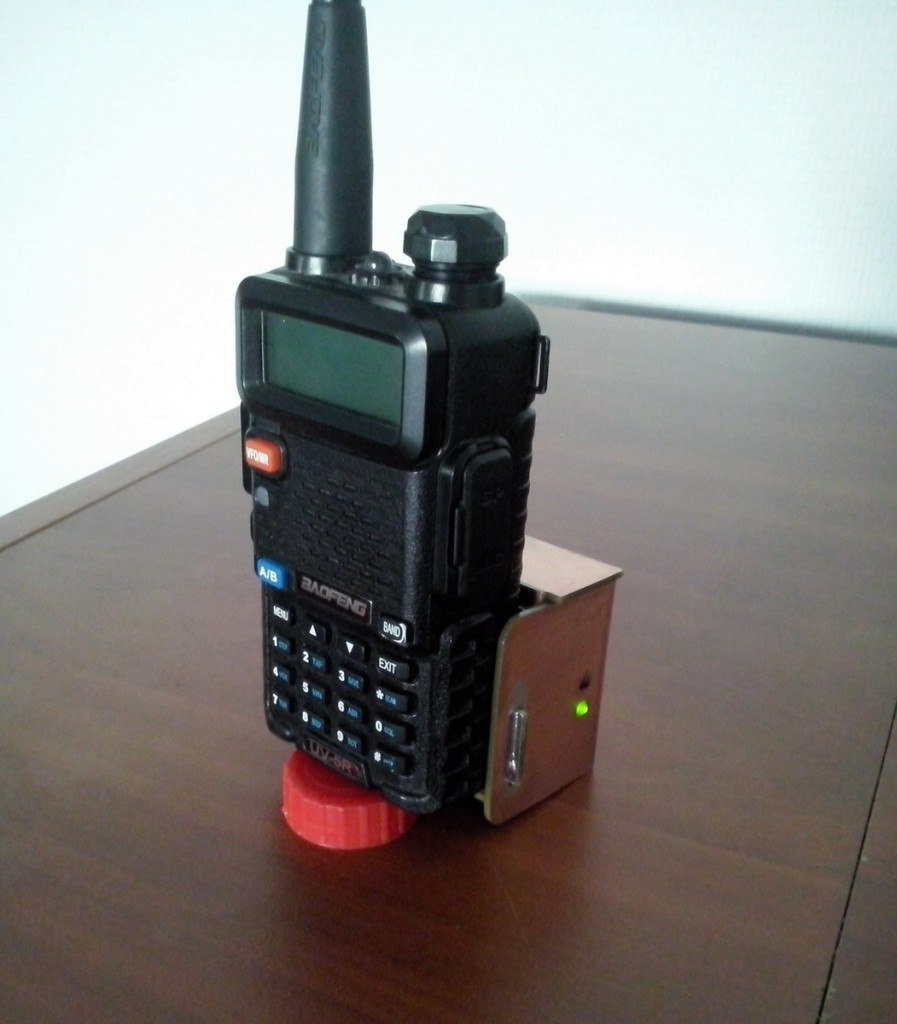

Я самодельный зарядный стакан делал для баофенга , помог бы советом но по тексту ничего не понял
источник

UK

UR5TLZ Eugene Kovalc... in Чат Дяди Паши Fusion 360
источник

UK

UR5TLZ Eugene Kovalc... in Чат Дяди Паши Fusion 360
Вот👆
источник

PM

Pavel Medvedev in Чат Дяди Паши Fusion 360
Вот вы тут пообщались. И всё про фьюжен, про фьюжен.. )
источник

UK

UR5TLZ Eugene Kovalc... in Чат Дяди Паши Fusion 360
Pavel Medvedev
Вот вы тут пообщались. И всё про фьюжен, про фьюжен.. )
Про все что можно в нем нарисовать)))) даж про начальство😂
источник

AF

Alexey D. Filimonov ... in Чат Дяди Паши Fusion 360
UR5TLZ Eugene Kovalchuk
Я самодельный зарядный стакан делал для баофенга , помог бы советом но по тексту ничего не понял
Как внешние контакты батареи соединить с контактами АКБ и как их разместить. Дырку под провода, сами контакты на термоклей и паяться с тыльной стороны площадки? Завести контакты внутрь (Г образно) и паяться уже к хвостику Г? Сделать без проводов длинный Г-образнвй контакт и паять ленту к контакту батареи на месте?

Вопрос чисто практики
источник

UK

UR5TLZ Eugene Kovalc... in Чат Дяди Паши Fusion 360
Alexey D. Filimonov 🎠
Как внешние контакты батареи соединить с контактами АКБ и как их разместить. Дырку под провода, сами контакты на термоклей и паяться с тыльной стороны площадки? Завести контакты внутрь (Г образно) и паяться уже к хвостику Г? Сделать без проводов длинный Г-образнвй контакт и паять ленту к контакту батареи на месте?

Вопрос чисто практики
Чисто практики я бы 18650 отдельно заряжал
источник

А

Александр in Чат Дяди Паши Fusion 360
Alexey D. Filimonov 🎠
Коллеги, практичный вопрос.
Есть такая "народная" рация BaoFeng UV-5R. Хочу ее батарейку переделать на 18650, для 3D печати.
Сделал модельку корпуса батарейки, проверил посадку.
Встала задача запихивать электрику внутрь (2 батарейки, 4 контакта батареек и 2 контакта самого блока).

И тут я понял, что у меня практически нет места, чтобы "развернуться". Вопрос, как бы вы реализовали такие внешние контакты (те, которые соединяются с самой рацией) в данной конструкции. Откуда бы вы их "вставляли" в процессе сборки. Сажали бы на клей или как-то еще. Как бы изолировали друг от друга и от случайного протекания внутрь.

Моделька на скрине само собой не доделана, но идея вроде понятна..
Я ключ от мота ремонтировал, пол модели напечатал, паузу нажал, вложил остатки ключа , продолжил печать.. возможно и с контактными пластинами также сделать.
источник

UK

UR5TLZ Eugene Kovalc... in Чат Дяди Паши Fusion 360
Alexey D. Filimonov 🎠
Как внешние контакты батареи соединить с контактами АКБ и как их разместить. Дырку под провода, сами контакты на термоклей и паяться с тыльной стороны площадки? Завести контакты внутрь (Г образно) и паяться уже к хвостику Г? Сделать без проводов длинный Г-образнвй контакт и паять ленту к контакту батареи на месте?

Вопрос чисто практики
У тебя там места под контакты не осталось совсем , а сделать их на выступающем месте коротнет об что-то в кармане
источник

AF

Alexey D. Filimonov ... in Чат Дяди Паши Fusion 360
UR5TLZ Eugene Kovalchuk
У тебя там места под контакты не осталось совсем , а сделать их на выступающем месте коротнет об что-то в кармане
У меня контакты - часть модели (измерял с контактами). Вокруг контакта "порожек" 0.7, контакт утоплен.
источник

DM

Dmytro Mukhin in Чат Дяди Паши Fusion 360
Hater Ace♠️
Так вроде недавно из-за всей это короновирусной истории давали попробовать генератив десигн, вот походу пробный период и закончился
Перепутали. GD давали бесплатно пользоваться с AU в Лас Вегасе (осень 2019) и до конца 2020 (даже чуть дольше). А из-за ковида сейчас можно ещё до конца июня месяца использовать F360 для коммерческих целей (если на было ранее Autodesk ID на мыле и активировали триалку). Но после НГ бесплатный доступ к GD закрыли.
источник

DM

Dmytro Mukhin in Чат Дяди Паши Fusion 360
sasha
Не скромный вопрос.
Как узнать когда у меня закончиться мой пробный период ? Не охото все работы потерять
manage.autodesk.com в разделе trials
источник

UK

UR5TLZ Eugene Kovalc... in Чат Дяди Паши Fusion 360
Alexey D. Filimonov 🎠
У меня контакты - часть модели (измерял с контактами). Вокруг контакта "порожек" 0.7, контакт утоплен.
Ну так дайте скриншот , а то у вас вид с верху , а мы низ угадываем
источник

AF

Alexey D. Filimonov ... in Чат Дяди Паши Fusion 360
UR5TLZ Eugene Kovalchuk
Ну так дайте скриншот , а то у вас вид с верху , а мы низ угадываем

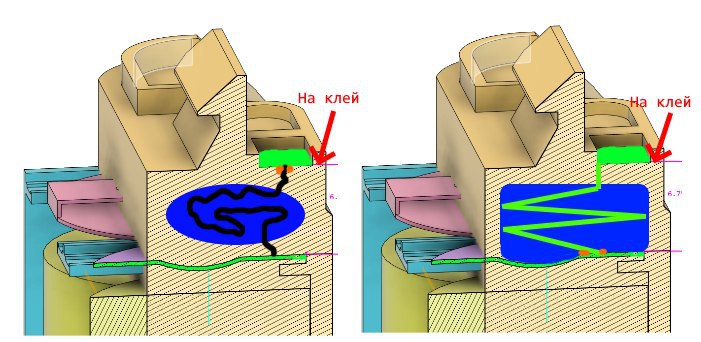

Уточняю вопрос по практике.
Надо соединить 2  контакта (отмечены салатовым, верхний вырезается ножницами из листа) сечением 0.5 (10 Ватт)
Верхний еще надо как то закрепить (на клей?) и герметизировать, что называется, от "брызг"
Нижний контакт "въезжает" в посадочное место (слева-направо на картинке, на картинке у него уже окончательная посадка)
Нижний контакт позволяет сделать значительного размера отверстие ( 11мм ф ) "за собой"

В голове вариант - сделать полость (синим цветом) для излишков проводника за нижним контактом (чтобы не греть пластик). Припаять провод (левый вариант) или вырезать длинный контакт (правый вариант), посадить верхний контакт на клей, продев предварительно хвост от него через отверстие в "синюю" зону. Затем со стороны нижнего контакта "вытянуть" из "синей зоны" модельки проводник, припаять к нему нижний контакт и вставить в посадочное место, собрав проводник в полости (синим).

Герметизация - термоклей между верхним контактом и "синей" зоной.

Может быть у кого-то на практике есть а
