она и стоит)

Тогда непонятно. У меня были ошибки когда стояла сток высота.

там смысл в том, что когда делаешь "pattern" из операции - он не пересчитывает высоту ретрактов и прочее...  а тупо целиком переносит систему координат. Хотя казалось бы - они заданы параметрически относительно "сток топ"

на скрине одна операция размноженая паттерном по Z

А какая операция? Иногда в некоторых есть depth order. Хотя для паттерна не уверен что сработает.

да любая в общем то... просто паттерны так работают...

Ок. Буду знать.

Вручную без проблем. Можно любой материал создать, с любыми известными свойствами. Как с механическими, так и с визуальными.

Надо наборчик обязательно, всё там легко отделяется, но комплект скотча надо новый

Доброго утра.

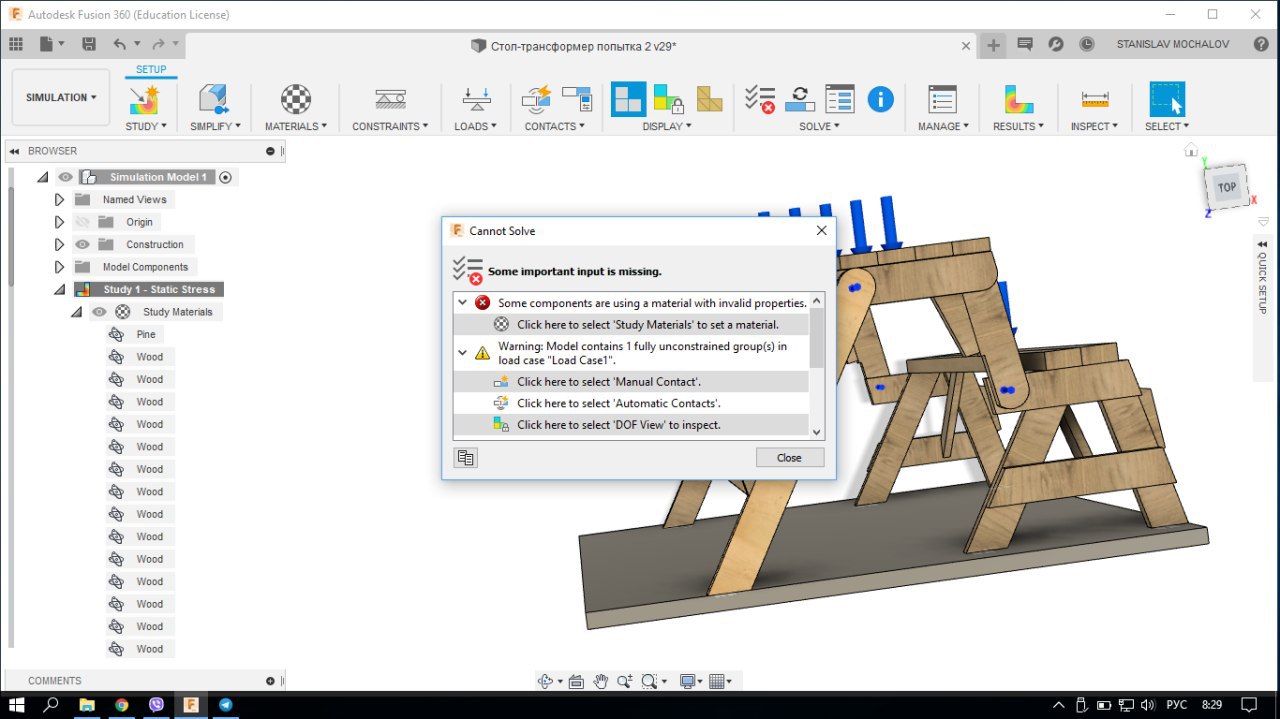

Ребята, подскажите что делаю не так? Смоделировал стол из дерева. Назначил материал "сосна (PINE)", поставил нагрузки, зафиксировал ножки. Запускаю симуляцию, а он ругается. Так как с английским беда, то я так понял, что не нравится ему что я материал дерево назначил.

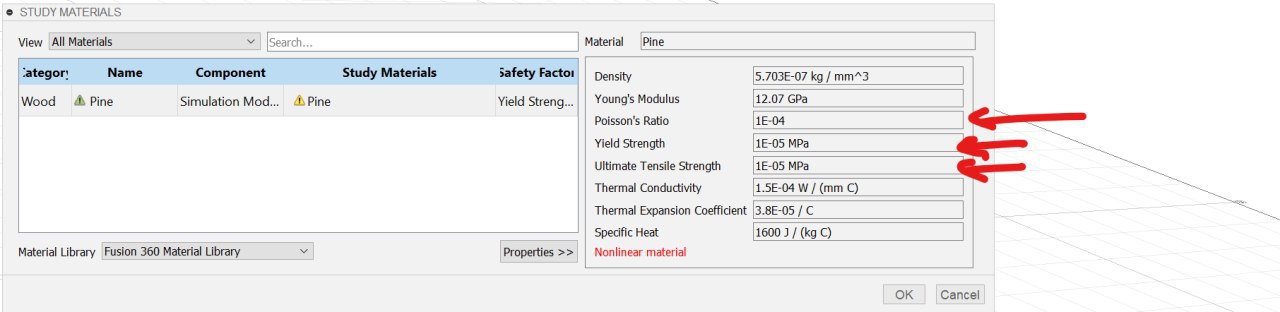

во первых он не может такой материал считать( у сосны там предел прочности и предел текучести не заполнены, и помечен как нелинейный)
во вторых у вас ошибки с контактами, они не назначены где то(или везде) для отдельных деталей.
И я не вижу ни одной опоры (constraints)...

в общем из всех условий для расчета - у вас только нагрузка)

в этом окошке нажимайте на ошибку и он сам откроет окно где нужно поправить

1. В двух словах понял про пределы. Давно это было. Нужно вспоминать сопромат.
1.1. Получается я не смогу понять выдержит или нет эта скамейка нагрузку, если ее сделать из сосны?
2. С этим сложно, так как не знаю как это сделать. Виде что встречал там только одна деталь из сборки проверяется. Не видел чтобы проверка была для всей конструкции.

2. вы можете сначала для простоты включить автоматические контакты, он же вторым пунктом предлагает нажать - посчитается грубо говоря как цельная деталь. либо делать контакты отдельно для групп жестко скрепленых деталей, затем группы соединять болтами.
1.  скопируйте материал, этот, и поищите в интернете средние значения для сосны например, и заполните эти строки, чтобы он знал параметры материала. но учтите, что он будет считаться как изотропный.

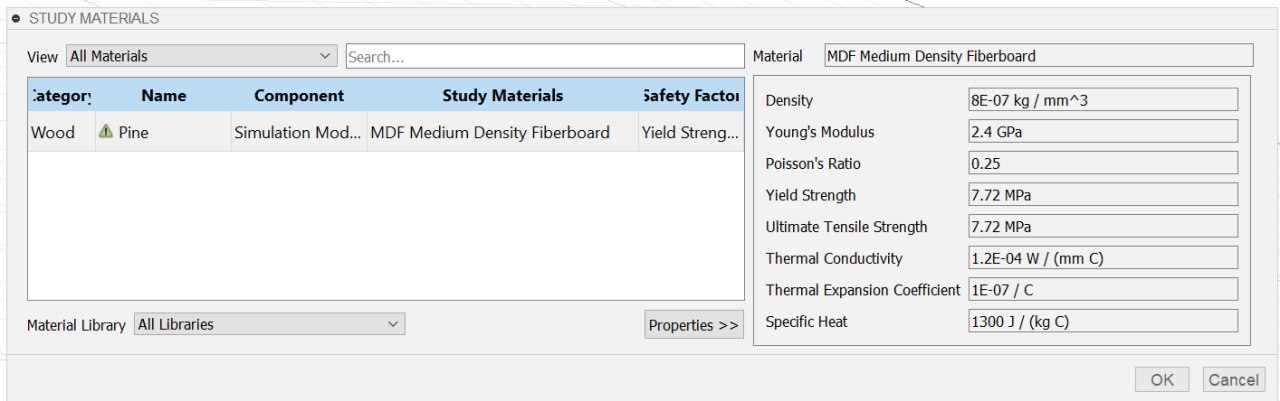

ещё как вариант для простоты - там из древесных материалов есть уже МДФ с похожими параметрами по прочности, хотя у сосны на изгиб должно быть заметно прочнее

Эм.....у меня тут стоят значения по умолчанию.

не все, и он всё равно вроде бы не будет считать статик стресс для нелинейного материала...
