B
В общем это тема для жёсткого флуда и оффтопа. )
++
Size: a a a
2020 May 13
2020 May 14
KP
так, ответ на второй вопрос...
KP
как сделать уп для 4 оси. В youtube на русском ничего нет по fusion, только artcam and powermill

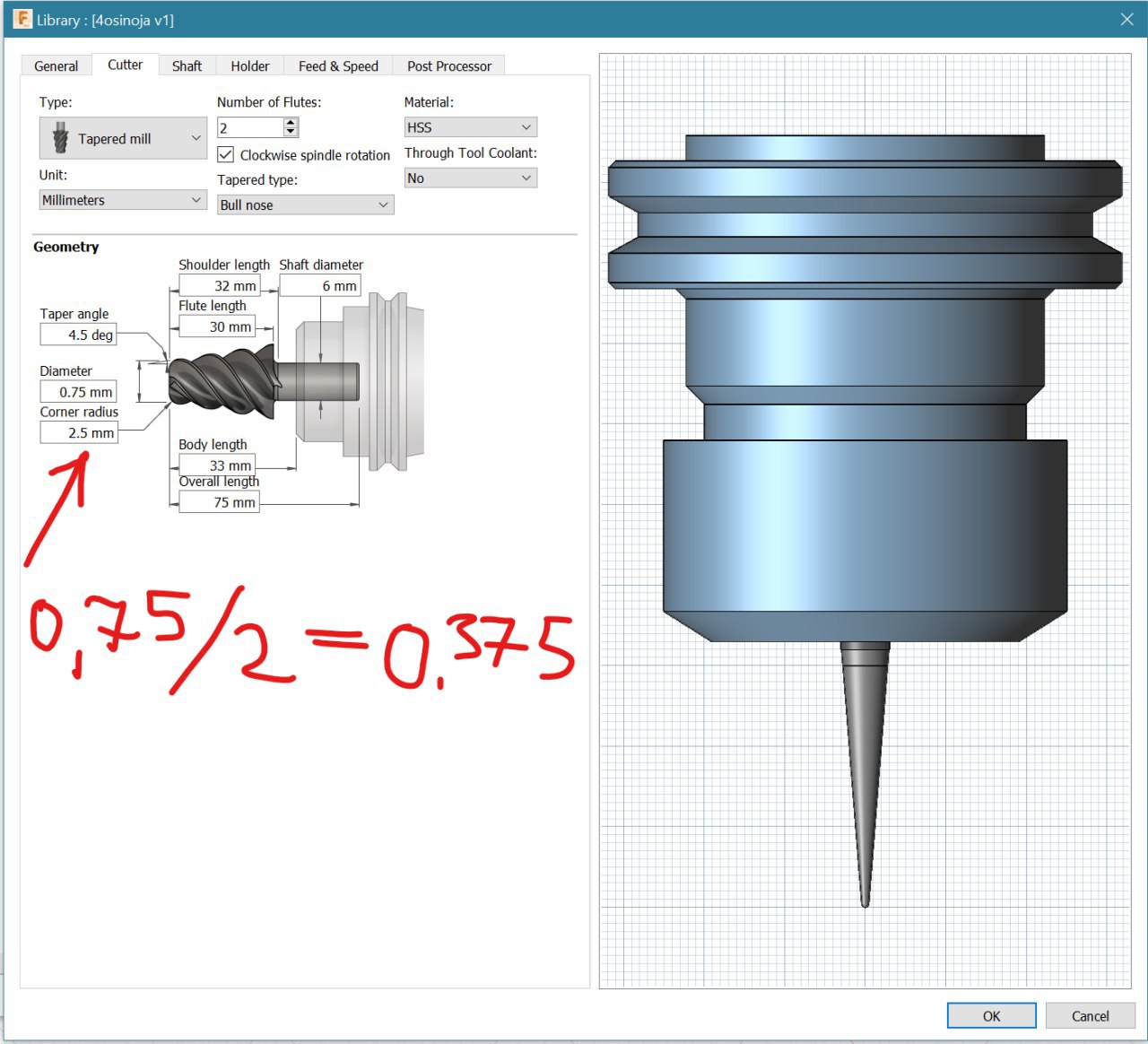

исправляйте ваш инструмент) там явный косяк с параметрами) я поправил на нормальный радиус и траектория сразу посчиталась. и угол советую подобрать поточнее,если не знаете конкретный. можно тут же в эскизе нарисовать фрезу, длина спирали и диаметр известны, угол он скажет)
KP

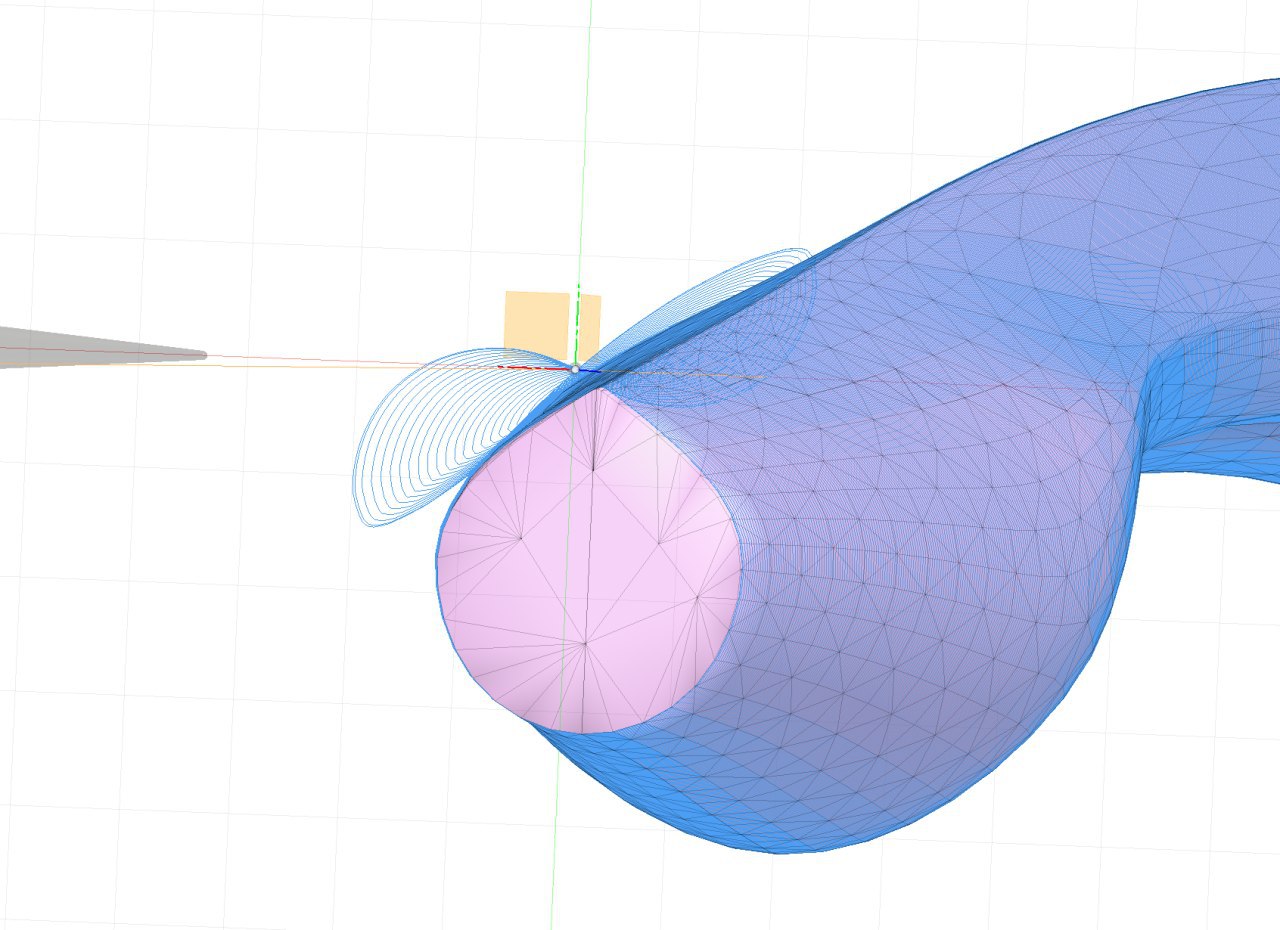

и сразу туда-же - поверните немного, или сдвиньте ось вращения, а то там кончик ножки ниже оси, и он начинает странные пируэты рисовать в этом месте)
KP
забавно даже) не видел раньше такого
G
...меня уже изрядно бесит логика фьюжн...
G
Ну вот строю я скетч, идеально, по размерам, потом зеркалю вторую его часть... Ну почему он не соединяет линии в пересечения если он идеально симметричен...
G
Если я Соеденил линии в этой части скетча, они должны быть соединены и в СИММЕТРИЧНОЙ ЗЕРКАЛЬНОЙ части!
A
...меня уже изрядно бесит логика фьюжн...
Сделайте патч из этого эскиза, и зеркально отражайте патч.
A
Если я Соеденил линии в этой части скетча, они должны быть соединены и в СИММЕТРИЧНОЙ ЗЕРКАЛЬНОЙ части!
Тоесть из можно перетаскиванием разъединить?
G
Че еще за патч?
A
Че еще за патч?
Surface
G
А что это дает?
G
С поверхностями я еще не работал...
B
и сразу туда-же - поверните немного, или сдвиньте ось вращения, а то там кончик ножки ниже оси, и он начинает странные пируэты рисовать в этом месте)
Однако! Я такого ещё не видел
U
и сразу туда-же - поверните немного, или сдвиньте ось вращения, а то там кончик ножки ниже оси, и он начинает странные пируэты рисовать в этом месте)
Значит в модели есть невидимые части.
KP
Значит в модели есть невидимые части.
нет, просто деталь эксцентриком
KP
и он контакт поинт по всей режущей части отрабатывает так, а не только по кончику. тк лимитов нет на перемещения
