⚜Борисов Михаил

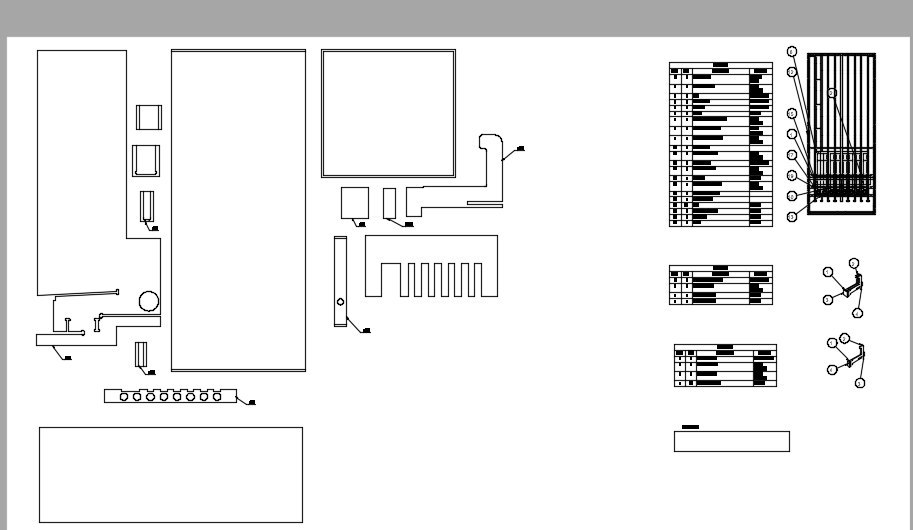

Добрый день! Много делаю моделей, состоящих из листового материала - акрил, пвх, полистирол. Многие детали имеют фрезеровки, пазы. Некоторые модели имеют много деталей в составе. Подскажите, пожалуйста, есть ли какая-либо возможность сделать автоматически вывод всех деталей в плоскость? я вот замучился по одной детали добавляю на лист А0 в drawing, каждый раз выбираю документ, лист, масштаб, вид, чтобы был с лица детали а не модели. Помогите, пожалуйста, подскажите. Может быть в другую прогу экспортировать и там есть такое?
Ну во первых не надо в дравинг, если нужен дхф для ЧПУ. Просто раскладываете детали параллельно, не обязательно в плоскость, потом делаете скетч, проецирует туда стороны верхние через проджект, и правой кнопкой на скетч - сейв ас дхф. Масштаб будет как в модели. Потом если хотите автоматически, то выше уже сказали, нужен софт нестинг
A
Это в блоге про новое обновление?
Мне ответ прислали.
"I think it’s simply because the bottom of the long menu hitting the Windows toolbar that’s why it’s going upwards – not because of some script."
"I think it’s simply because the bottom of the long menu hitting the Windows toolbar that’s why it’s going upwards – not because of some script."
AM

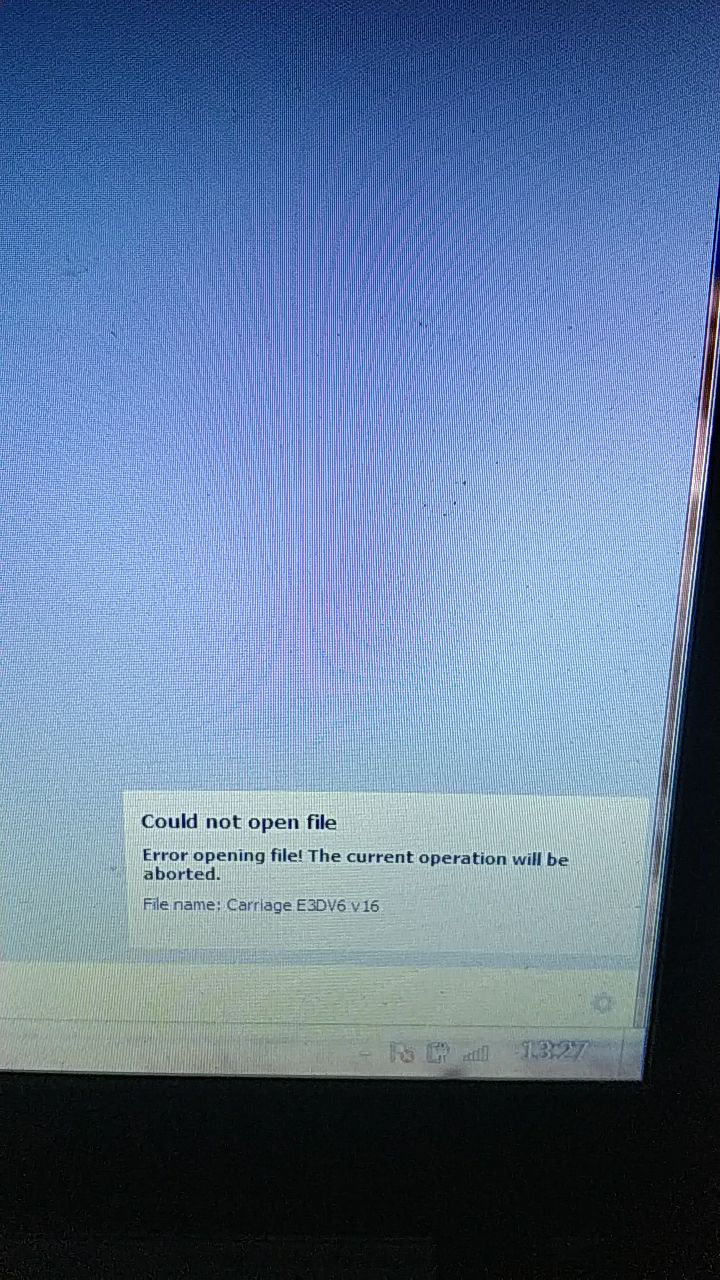

Вот такая беда при открытии ((. На машине, где создавалось - открывается без проблем... (Правда сейчас идёт обновление системы) другие же файлы открываются нормально...
AM
Фиг знает... Может интернет слабый...
s
Не открывается...
PM
М
у меня открылось
s
Теперь гуд, спасибо!
MP

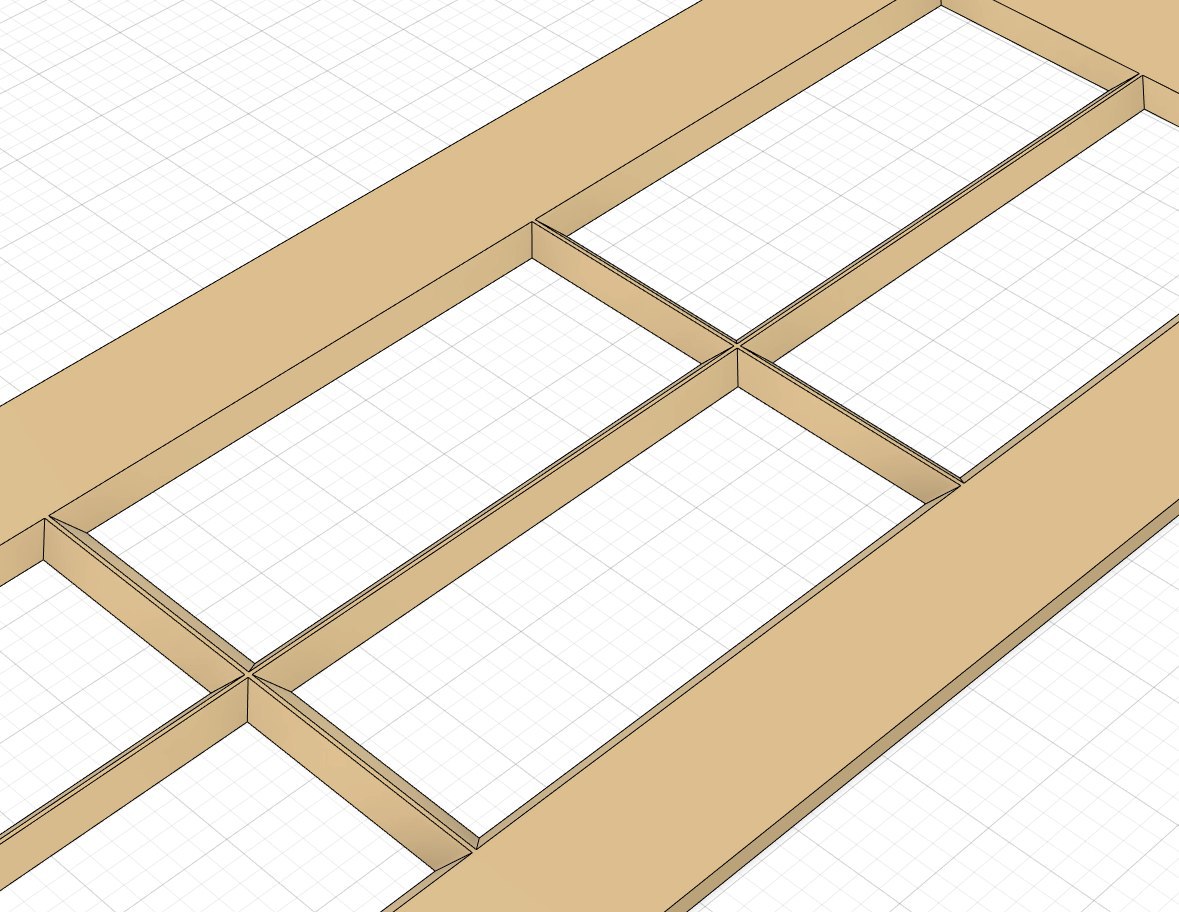

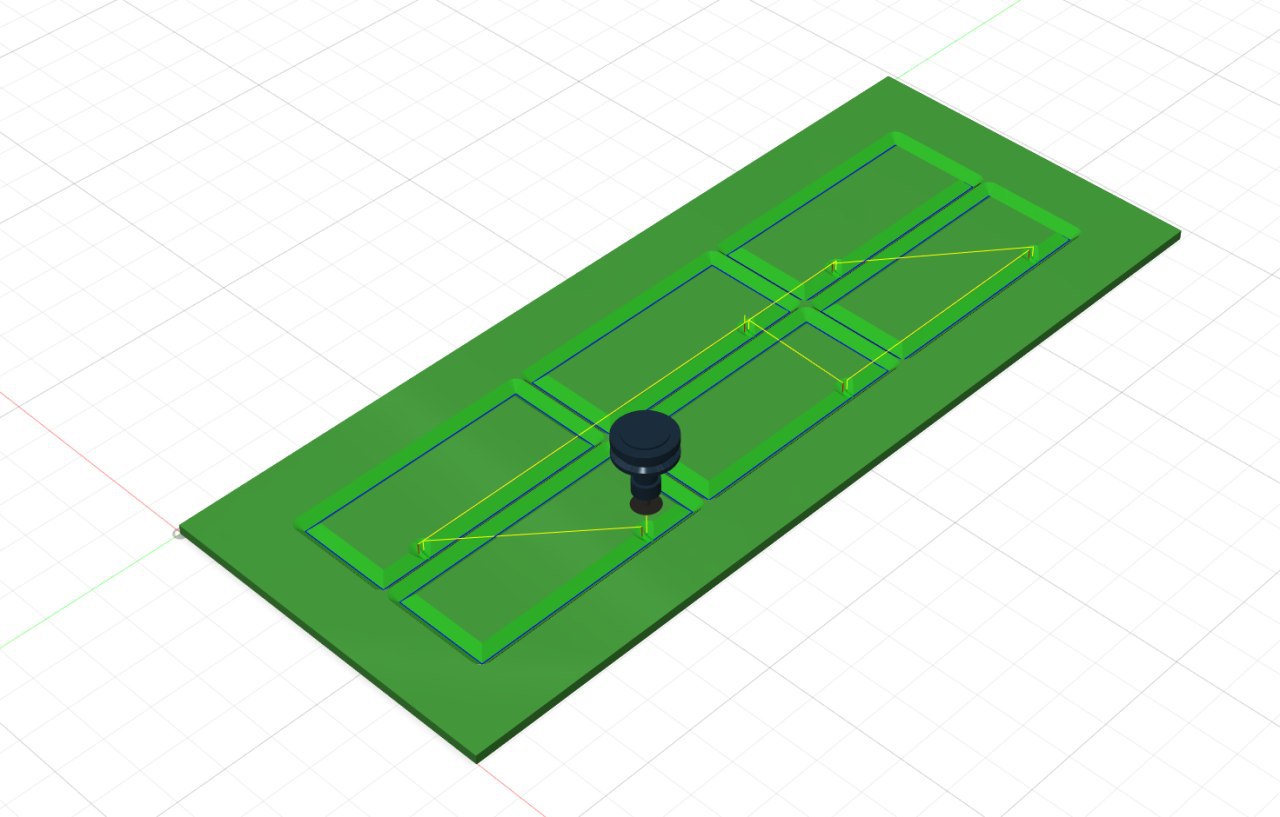

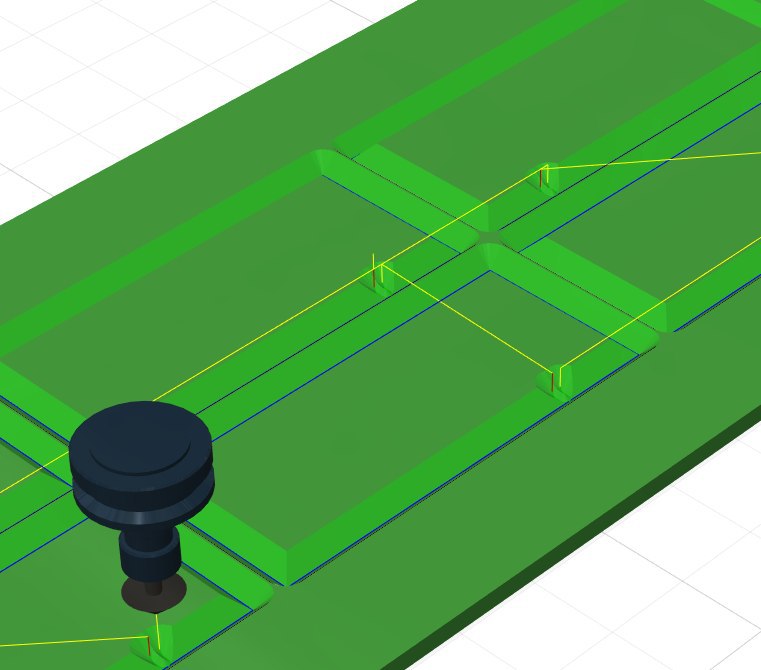

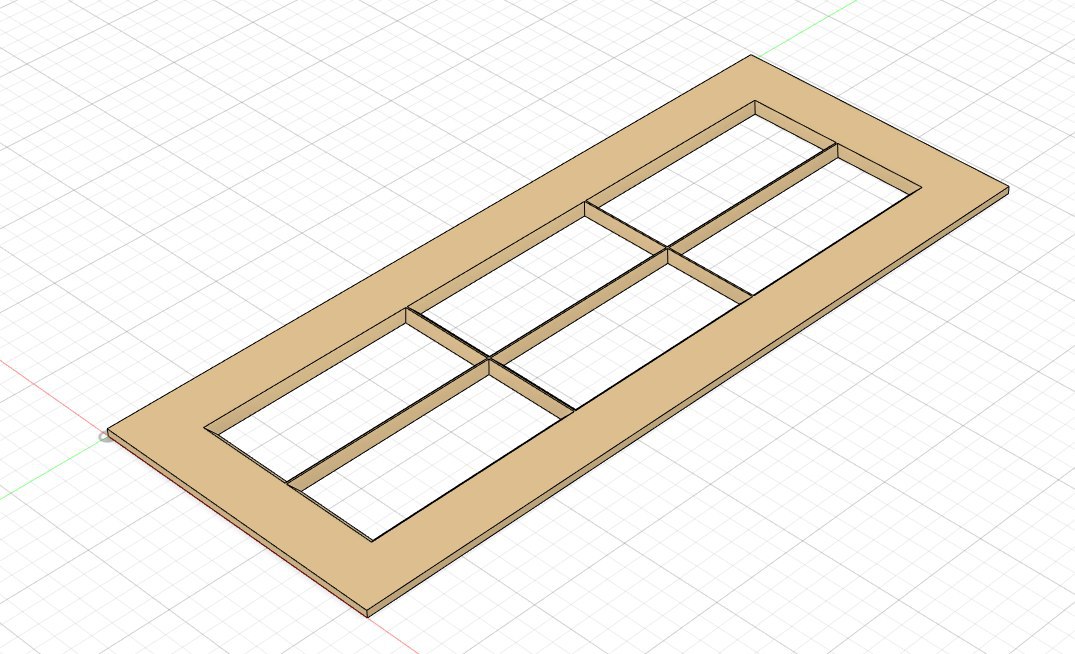

Сделал фасад для фрезеровки на ЧПУ. Все углы острые 45гр. В САМ модуле выбрал фрезу, запустил симуляцию... Внутренние углы острые, а внешние радиусные. Как сделать наоборот или я что то не так делаю?
PM
ну тык а как он крутящейся (=круглой) фрезой вам сделает острый внутренний угол? )))
KP
ну тык а как он крутящейся (=круглой) фрезой вам сделает острый внутренний угол? )))

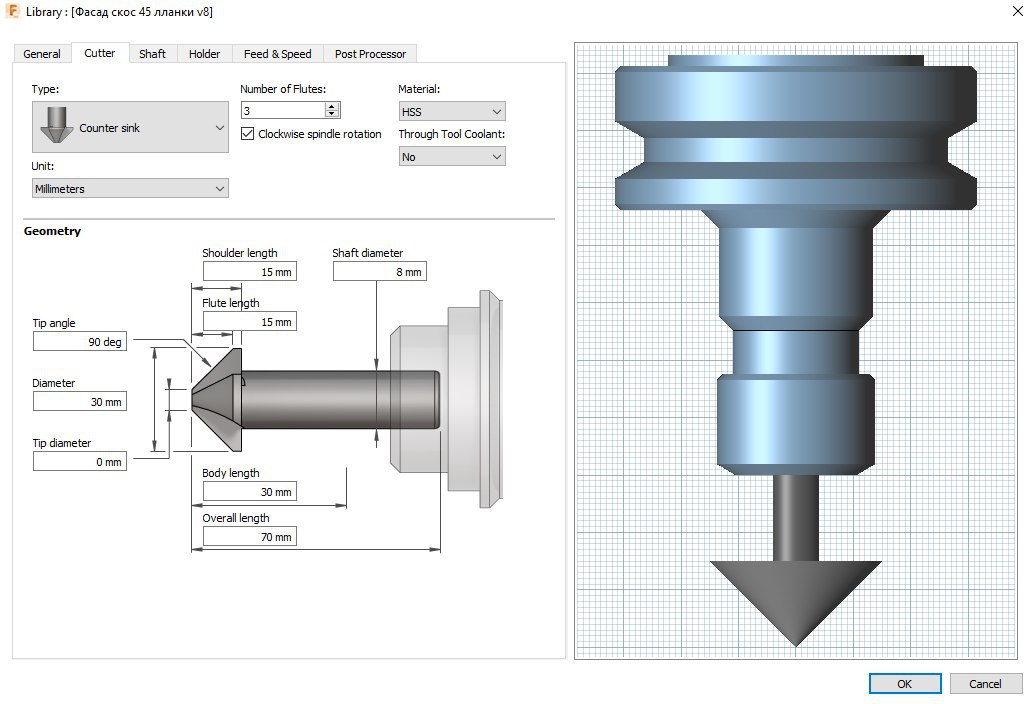

Операция engrave - гравировка по средней линии. Он этой фрезой конусной по углам выходы сделает - будут острые углы.
KP
Енгрейв используйте, там нужно выделить верхний контур и высоту поставить правильную в Боттом хайт
KP
Только возможно тип фрезы надо поменять на спотдрил
MP
ну тык а как он крутящейся (=круглой) фрезой вам сделает острый внутренний угол? )))
так внутренний как то получился острый 😊 а я хотел наоборот
М
Сделал фасад для фрезеровки на ЧПУ. Все углы острые 45гр. В САМ модуле выбрал фрезу, запустил симуляцию... Внутренние углы острые, а внешние радиусные. Как сделать наоборот или я что то не так делаю?
а в чём в конце файлы готовите для станка? Если в арткаме, то есть галочка, которая генерирует подточку фрезой этих углов, чтобы они острые были
