то он на шину заземления как раз приходит)
Size: a a a
2021 June 07
AK
только, не нашлось синего провода, чтоб на узо завести)
SZ
Там вообще не понять. Ноль на землю, а ноль как ноль ( синий) он вообще висит?
L
три фазы апвбшп 16мм приходят в щиток, на автомат 25А, а pen - на шину слева внизу. Далее фазы идут в селективное узо на 40А, на нейтраль узо - это шины слева (видимо, она и есть гзш). Выход с узо: фазы уже пойдут на потребителей, а выход с нейтрали - на нулевую шину (справа). Не очень понял, о каком вы проводке говорте
A
ноль приходит на земляную шинку, а потом шлейф на узо и на нулевую шину
L
после узо нулевая и земляная уже не соединяются
В
Правильно там всё,цвет немного не тот,и шинки эти у иэка авно. А так более менее
A
о том, который у тебя до узо идет на шину земли, а не нуля0
L
к земляной шинке потом еще подключу контур в земле из штырей
A
эм, тогда убери эту перемычку пока и поставь синий провод на синюю шину
L
Сверху в узо входит из земляной шинки (слева) , а выходит на нулевую (справа)
AK
это система TN-C получается?
A
причем с занулением)
L
то есть, нулевая и земляная шинки сейчас через узо соеденины. Разве не так надо? А если бы узо не было, тогда их напрямую соединять нужно было бы
A
зануление без заземления запрещено
AK
оно ведь?
L
тогда не очень понимаю, что нужно доделать\переделать. Вычитал, что соединять земляную и нулевую шины после узо уже нельзя
AK
получается нужно левую шинку заземлить у дома, ну и заменить провод с шинки слева на узо на синий, иначе точно работать не будет, зачем узо земля))
L

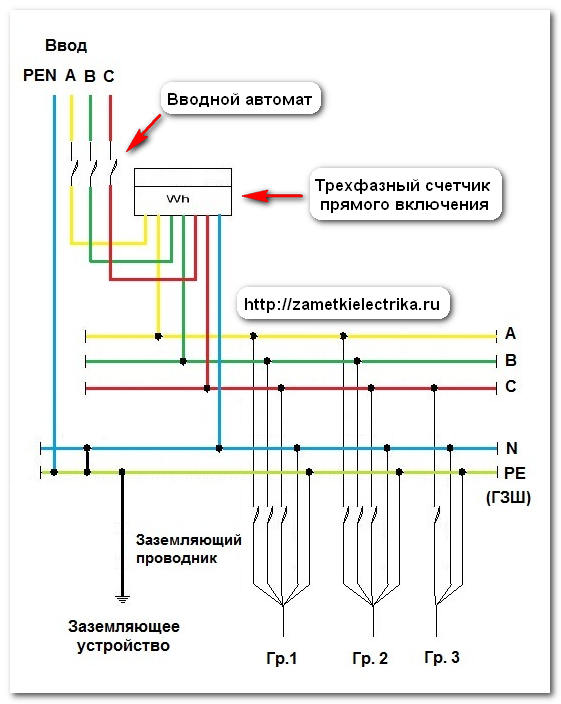

не совсем, на этой схеме нет узо, поэтому гзш и N шина должны быть соеденины
