В том числе и возможная замена АВ. Т.к. на стройке всяко бывает)
Вопрос в методике. Можно заменить и на 16А все автоматы.
Size: a a a
2021 April 01
И
Сано Мо
Ну, так вот. У нас получается что 16 провод в коробе не держит даже номинал.
Так и получается) а в щите еще и допнагрев может быть))
СМ
Если у нас аппарат отключится через 1 час и по проводу протекает ток 91,35А. Тогда уже провод берём выше или нет?
A
Сано Мо
Теперь откроем ГОСТ Р 50345-2010 на модульку и смотрим п. 8.6.1
При 1.13In У нас аппарат не отключается.
Т.е. 63*1,13=71,2А Это тот ток при котором автомат не выключится.
Через 1 час отключится автомат при In*1,45=91,35А
При 1.13In У нас аппарат не отключается.
Т.е. 63*1,13=71,2А Это тот ток при котором автомат не выключится.
Через 1 час отключится автомат при In*1,45=91,35А
и для этого ты проводишь проверку кабеля по термической стойкости
СМ
Так и получается) а в щите еще и допнагрев может быть))
Может
M
независимо от этого ты считаешь по номинальному току
Вот стоят эти 10 автоматов, нагружены по номиналу. Значит, вводной на них 3-полюсник минимум на 250 Ампер??? Чтобы один полюс выдерживал 4*63А, а два другие по 3*63А.
И
Сано Мо
Если у нас аппарат отключится через 1 час и по проводу протекает ток 91,35А. Тогда уже провод берём выше или нет?
Я бы начал с госта на нку
И
И реального примера
СМ
Вот стоят эти 10 автоматов, нагружены по номиналу. Значит, вводной на них 3-полюсник минимум на 250 Ампер??? Чтобы один полюс выдерживал 4*63А, а два другие по 3*63А.
Ну пусть 9 будут нагружены на половину
СМ
Суть-то подключения аппарата на 63А не меняется. Завтра другой будет нагружен, а этот отдыхать на середине.
СМ
Пучок-то из короба никуда не денется.
A
а ты можешь дать 100% гарантию, что не будут одновременно работать 2-3-4-5-6 и так далее?
A
нет не можешь, потому ПУЭ и ТРЕБУЕТ использовать расчетные токи нагрузки
СМ
Мы остановились на том что у нас в течении часа по одному из аппаратов будет протекать ток в 91,35А.
A
ну он на это расчитан как бы
СМ
ну он на это расчитан как бы
Кто он?
A
автомат отключатся через час при нагрузке 1.41
M

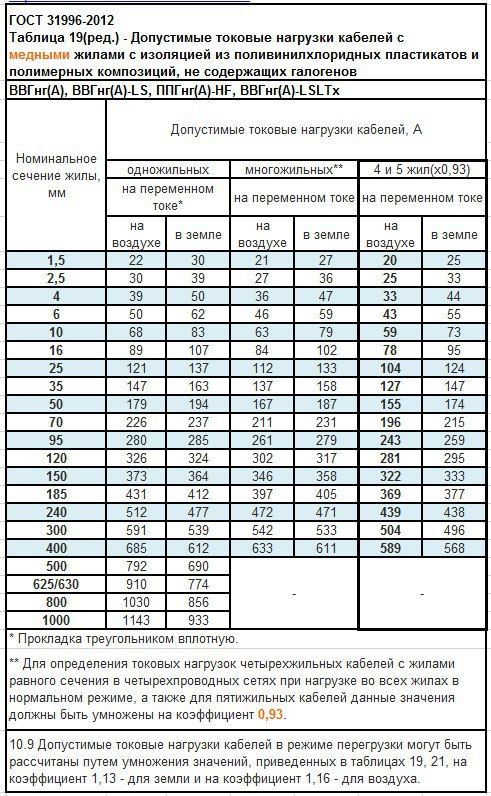

Судя по таблице, на 63А нужен провод 25 кв.мм
A
и опять же, час под таким током он будеть стоять при условии, что его не будут греть соседние автоматы
