MS
Похоже растет второй Tariell, с его перфекционизмом;)
Size: a a a
2020 October 02
DF
Эко Спорт
На все общее обсуждение, хорошо, плохо ну и почему тоже было бы неплохо услышать

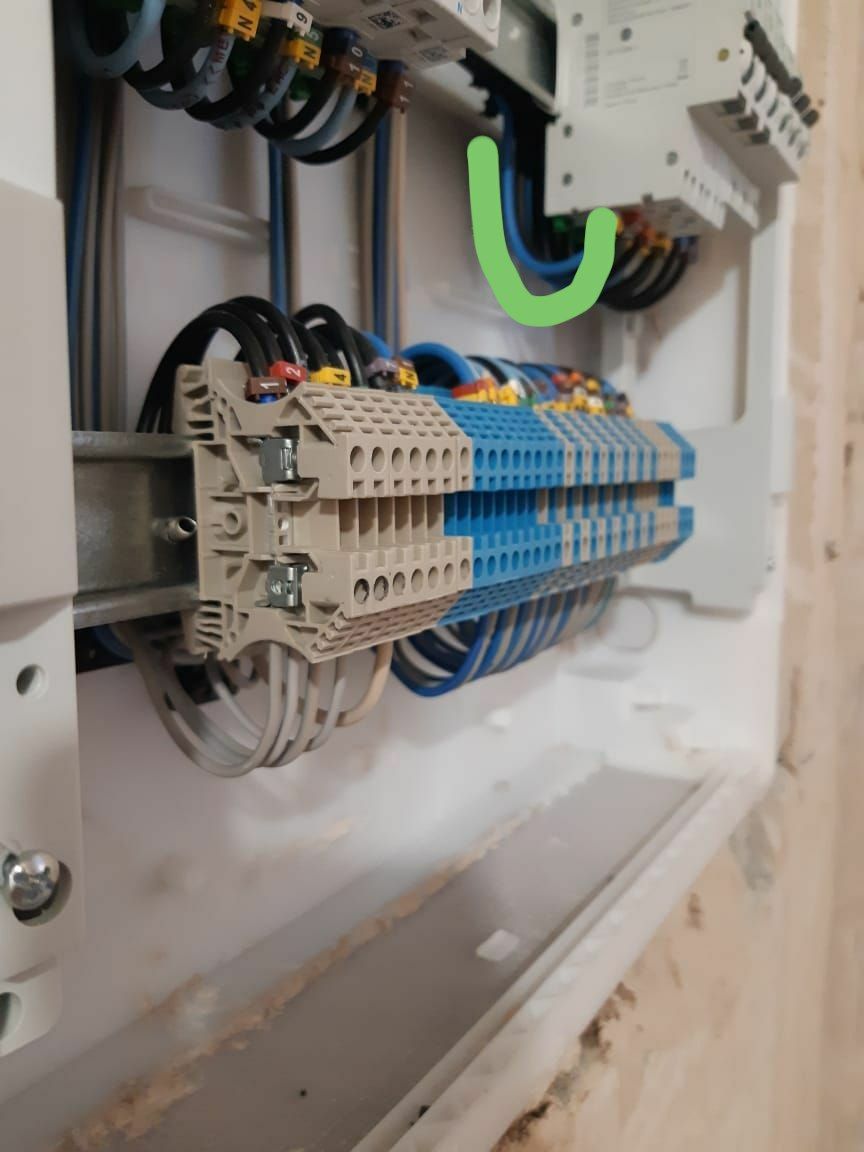

Я бы чуть больше радиус подключений к аппаратам и клеммам сделал бы, чтобы особого изгиба не было. Но и так норм
DF
Я бы чуть больше радиус подключений к аппаратам и клеммам сделал бы, чтобы особого изгиба не было. Но и так норм
Там между рейками места достаточно, и маркировка будет лучше читаться
MS
Жаль, что такую красоту внешние подключения испортят😔
DF
Типа так
ЭС
Maksym Samofalov
Жаль, что такую красоту внешние подключения испортят😔
Макс выше фото, не чего не испортили)
MS
Эко Спорт
Макс выше фото, не чего не испортили)
Сбило с толку отсутствие видимых частей внешних кабелей. Подумал, что это сборка на стенде
DF
Эко Спорт
Фото от Руслан
А концевой пластины нет?
ЭС
Я хз
И
поправьте специалисты, если ошибаюсь, но сечение нулевого проводника должно равняться сечению фазного.
Все верно.
И
Поэтому там допускается сечение меньше
При сечениях до 16кв.мм не допускается
И
И вообще, это для PE/PEN
И
Уточнение :
И
ПУЭ 7.1.45
Выбор сечения проводников следует проводить согласно требованиям соответствующих глав ПУЭ.
Однофазные двух- и трехпроводные линии, а также трехфазные четырех- и пятипроводные линии при питании однофазных нагрузок должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников.
Трехфазные четырех- и пятипроводные линии при питании трехфазных симметричных нагрузок должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников, если фазные проводники имеют сечение до 16 мм по меди и 25 мм по алюминию, а при больших сечениях - не менее 50% сечения фазных проводников.
Сечение PEN проводников должно быть не менее сечения N проводников и не менее 10 мм по меди и 16 мм по алюминию независимо от сечения фазных проводников.
Сечение РЕ проводников должно равняться сечению фазных при сечении последних до 16 мм, 16 мм при сечении фазных проводников от 16 до 35 мм и 50% сечения фазных проводников при больших сечениях.
Сечение РЕ проводников, не входящих в состав кабеля, должно быть не менее 2,5 мм - при наличии механической защиты и 4 мм - при ее отсутствииSM
Без заглушек красивее
N
Чисто поржать
N

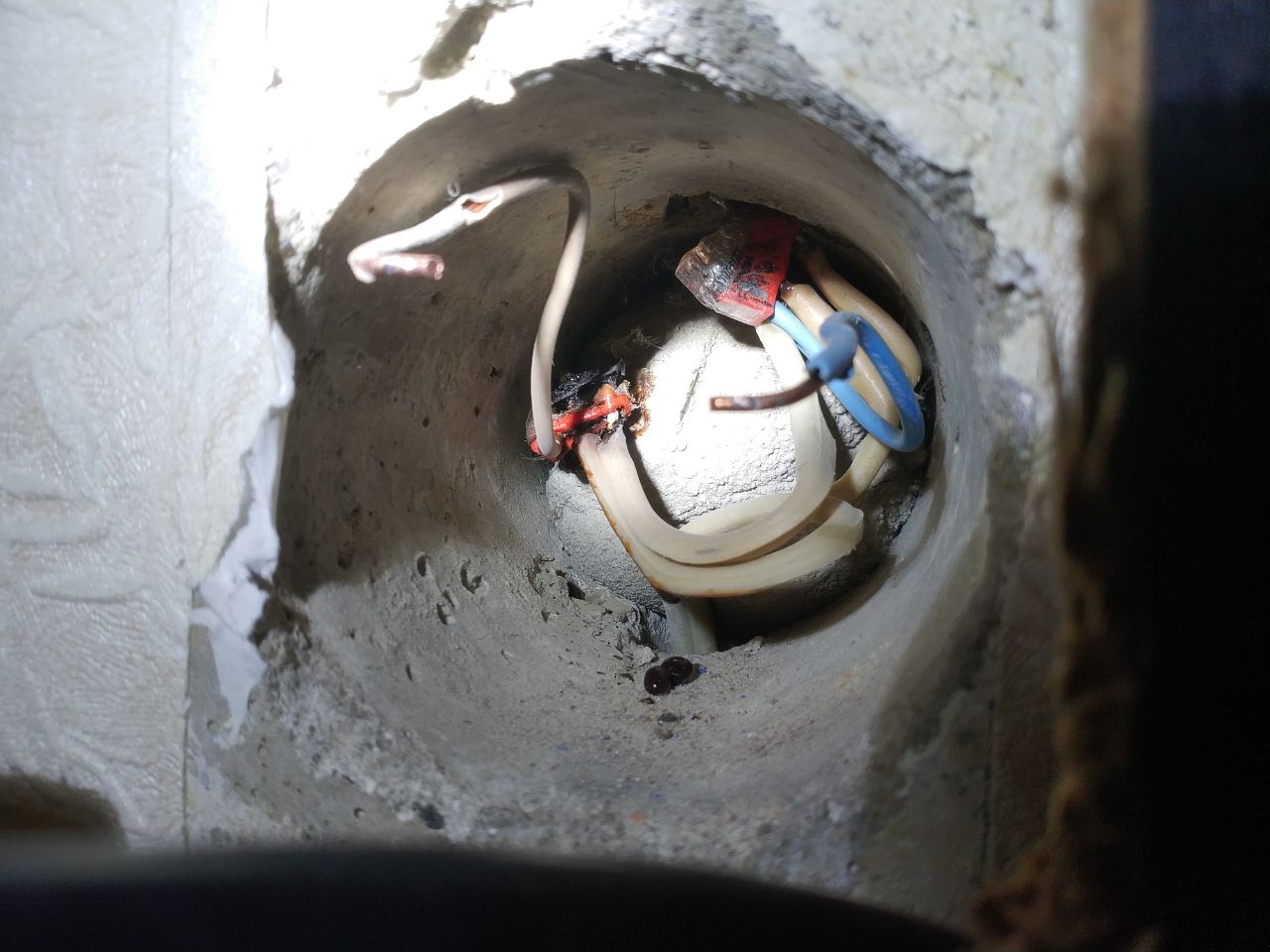

Ваго тупо стёк)
DF
Ваго стал вагиной
