ДА
Ну да, нагорожено
Size: a a a
2019 July 24
ДА
Нужно разбираться, звонить чтоигде подключено и рисовать
ДА
Так сходу сразу не сказать
М
Отпаивай зеленые провода
М
и ищи 6 белых концов
М
А далее по сайту админа определяй начало и концы обмоток
М
Проще пересобрать схему чем пытаться в ней разобраться
М
А вообще,мне кажется что это однофазная намотка
М
И пусковая катушка с рабочей сойденены вместе скруткой
п
А вообще,мне кажется что это однофазная намотка
Почему тогда было подключено через кондёр как трёхфазная? + Пускавой. Как-то непонятно 🧐
М
полведерка
Почему тогда было подключено через кондёр как трёхфазная? + Пускавой. Как-то непонятно 🧐
А как концы звонятся？
Может там “умельцы” вывели четвертый провод как среднюю точку звезды？
Может там “умельцы” вывели четвертый провод как среднюю точку звезды？
М
полведерка
Почему тогда было подключено через кондёр как трёхфазная? + Пускавой. Как-то непонятно 🧐
А почему как трехфазная？

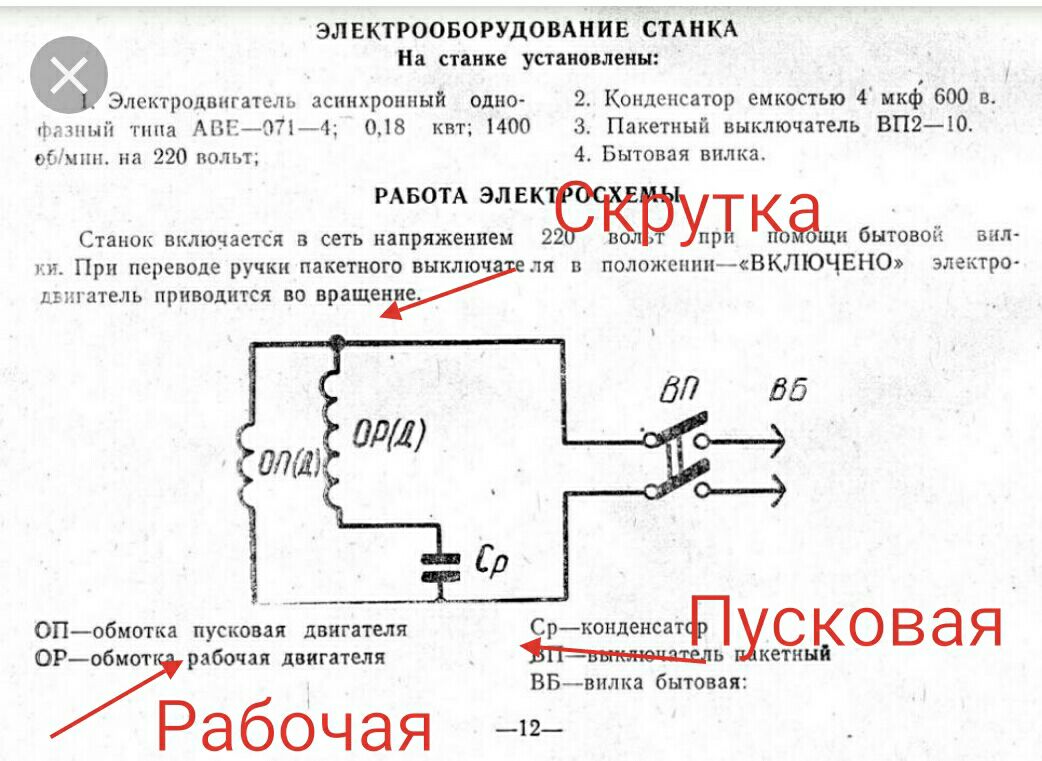

Посмотрите подключение электродвигателей серии АОЛБ и АВЕ 071
Посмотрите подключение электродвигателей серии АОЛБ и АВЕ 071
М
Там тоже 3 выхода два из которых скручены в общую точку
п
🧐хмм. Надо экспериментировать
М
полведерка
🧐хмм. Надо экспериментировать
М
Вот примерно
М
Пусковая обмотка должна иметь большее сопротивление,вроде так
п
Спасибо за ответ!👍
ДА
Нужно сначала точно определить, две или три обмотки у двигателя
