75мм КВ медь 95мм кв алюминий

Спс друг

Категорически приветствую. Очередная порция дурацких вопросов: ПуГВ для сборки щитка нужно всетаки подбирать под ток, через него протекающий или взять по 30-40 метров ПуГВ 1*6? Пока нашел только белый, красный, черный, синий и желто-зеленый. Думаю делать разводку так -  белый на фазы (с термоусадкой и\или наконечниками в цвет фазы), синий на ноль, желто-зеленый на заземление. Или бывают ПВ3 с другими цветами под фазы?

с Вамиши вопросами, я сам скоро начну во всем этом разбираться;)

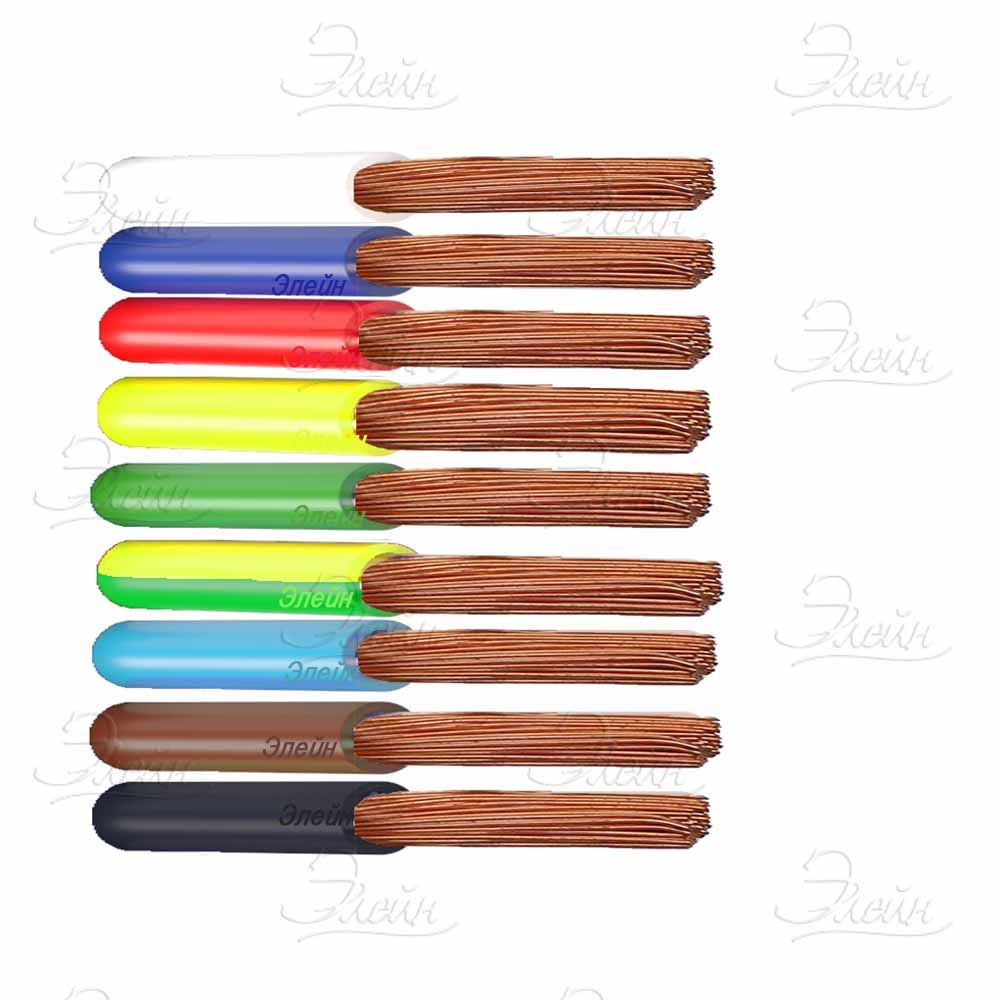

бывают других цветов - для примера картинка

Вопрос в том, что сейчас, как я понимаю, желтый и зеленый для фазных кабелей нельзя применять,во избежание путаницы с PE

Т.е. по идее черный, красный, белый, синий, желто-зеленый.

да, подбираются по току. Не особо заморачиваясь - по току вводного, я учетом перегруза. Можно запариться и просчитать учитывая отводы на каждую дин-рейку. Все равно не более 16мм2 (такой аналог сечения у шинки)

Кабель для разводки в щите нужно брать с сечением под ток не меньший чем вводной автомат щита

я ждал этого вопроса:)

Тоесть если у Вас вводной автомат в щите 32А, то кабель нужен с сечением не меньше 6 мм2

это я понял, спасибо =)

По идее на 25А - 4мм, но с учетом того, что вводной кабель 6мм и возможно увеличение мощности - воткну 6, хуже,я думаю, не будет.

Если в автомат к примеру 16 ампер воткнуть кабель сечением более 2,5 мм примеру 6 мм в квадрате то его вольт-амперная характеристика изменится

Нет

Если Вы про три фазы ноль и землю то так: фаза А - жёлтый, фаза В - зелёный, фаза С - красный, ноль - синий, земля - жёлто-зеленый. А вообще есть требования по маркировке. Вроде в ПУЭ прописаны варианты маркировки, точно не вспомню, давно читал.

Автомат защищает кабель, все что от автомата будет идти нормально. Автоматы подобраны под кабель. Вопрос именно в разводке внутри щитка. Получается надо брать 4мм, 2,5мм и 1,5мм чтоли?

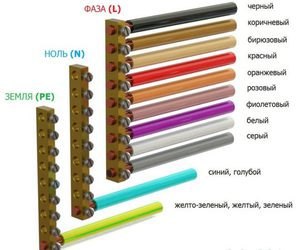

Вот по маркировке, старые и новые требования
