ну с таким бизнесом можно и без клиентов остаться)

Это у меня та ситуация случилась. Во время пусконаладки на объекте. Выяснилось, что проблема решается просто - достаточно подключить интерфейс Ethernet 2. Так что в ближайшем магазине купили Ethernet-свич, подключили к нему Ethernet 2, и все прекрасным образом заработало.

Это конечно здорово) только чтобы закрыть вопрос нужно использовать костыли плюс может кто-то не знает о таком способе и будет мучаться при наладке.

Насчет "здорово" - не совсем так :). Решение было найдено в течение двух суток непрерывного общения с техподдержкой Шнайдера. Причем было найдено практически случайно. Т. е., изначально о таком решении никто не знал. На форум я и написал для того, чтобы если у кого случится - чтоб знали о способе решения.

За это вам огромное спасибо) Думаю многих уберегли от проблем)

Хочется надеяться, что все же немногих :). На следующих объектах уже без проверки (устранили баг или нет) по умолчанию добавлял в состав оборудования неуправляемый Ethernet свич.

ну вот мы решили отказаться от M251 в пользу M241 после того как узнали о таком нюансе(просто сами только недавно начали знакомится с продукцией о многих нюансах не в  курсе)

Если уж про нюансы - у Шнайдера есть ограничение на количество модулей ТМ3 в узле сети (т. е. подключенных к контроллеру либо каплеру) - не более 7 шт. И есть т. н. модули "расширения шины" - передатчик и приемник. Если их использовать, то можно удвоить количество модулей в узле сети (до 14 шт.). Но! При эксплуатации модулей выявился нюанс. А именно, если хотя бы кратковременно пропадает связь между передатчиком и приемником или приемник хотя бы кратковременно теряет питание, то связь между приемником и передатчиком не восстанавливается.

Про все читал кроме пропадания связи...а если попробовать шину рестартануть через системный бит TM3_BUS_W.q_wIOBusRestart;   я как-то специально выдергивал модуль из сети а потом назад вставлял и он отказывался работать пока не рестартанешь шину. Интересно с модулями передатчиками по идеи должно сработать?

Это не пробовал. Как-нибудь попробую.

Ещё хотел спросить с ЧП и контроллерами проблемы у вас были? В плане отваливается сеть пока не сделаешь гальваническую развязку на RS485 либо лучше использовать исключительно Ethernet. Мне просто коллега рассказывал что они как-то на заре работы с M241 намучились с ЧП  якобы у них слабые на помехи порты

Ничего не могу сказать. Не используем ЧП.

Понял. Спасибо за информацию!)

Пожалуйста. Обращайтесь :)

Есть ощущение, что они какие-то нежные: один раз статикой убил порт485 на 241ом. Один раз по небрежности подал другому 241ому 220В в порт485... Порт разумеется умер, но ПЛК потом погибал в течение года: отказывали другие порты, периферия и тд...

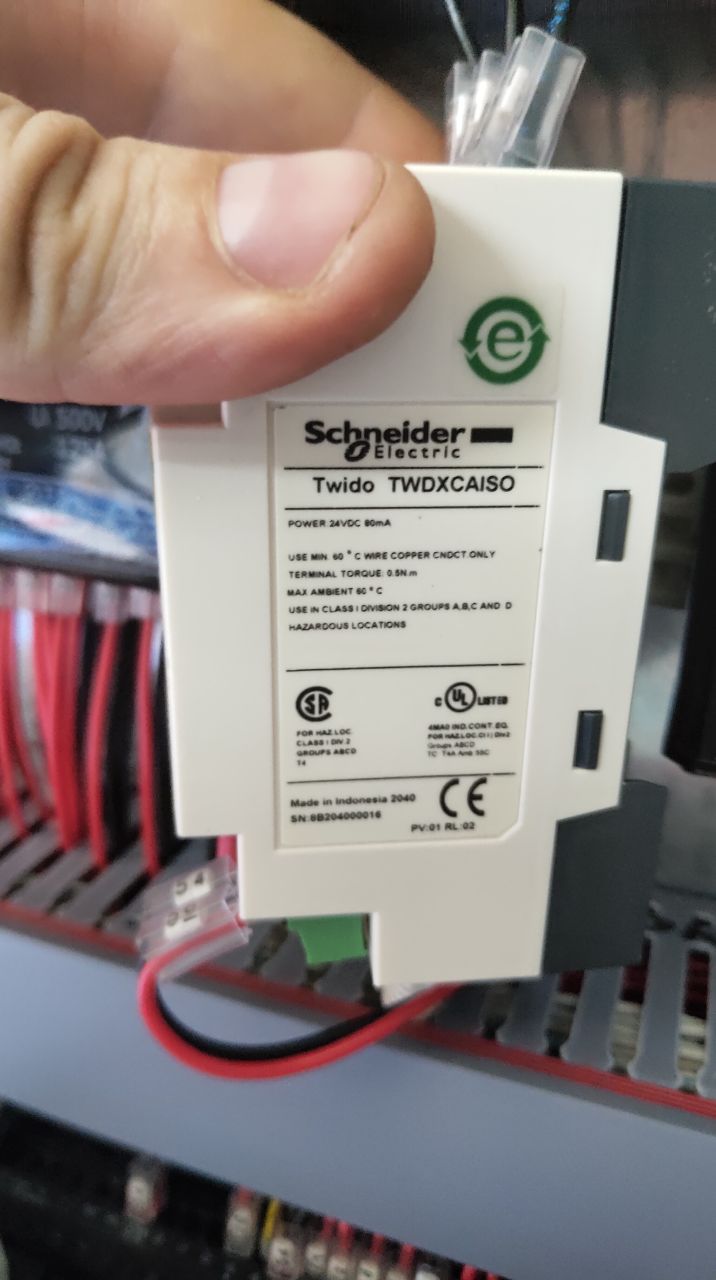

Ставишь такую хрень и все нормально

Спасибо) Странно что такой производитель так экономит даже у ОВЕНа порты гальванически развязаны и никаких приблуд не нужно дополнительных)

Всем привет. Подскажите где я могу ошибаться в расчетах или что-то не учитываю. Вопрос про падение напряжения в кабели. Нагрузка светодиодный фонарь 35Вт, на 24В переменки. Есть формула расчёта падения напряжения для кабеля - U=(r • 2 • L • I) / S.
По этой формуле на длине 40 метров медного КГ 2х4 при напряжении сети 24В и токе фонаря 1,5А падение получается 0,52. По факту если измеряю мультиметром падение всего 0,1В.

Точно 1,5А

Замерьте ток
