и вообще с поиском девайса по сети в logic builder постоянно сталкиваюсь с какими-то косяками. например после перехода с сомашин на машин эксперт, в списке устройств ПЛК появляются только после поиска их по IP адресу, при этом в списке девайсов IP адрес устройства не отображается, а только nodename, и чтоб соедениться к нему нужно после ввода IP перейти к подключению по nodename, без этого не логинится

ПЛК 192.168.250.2 есть ноднейм, панель 192.168.250.1 ноднейм больше не известен. Подключаю через роутер с расшареными портами. Все пингуется, и заливается раздельно. В виджео есть авто поднятый драйвер SoMe, в него транслируется конфигурация и комуникайшн лист. После ребилда ручная настройка драйвера сбрасывается. То есть правильнее вливать  панель не руками а из машин эксперта, но в нем она пропала. Поиск в Нетворк вювере правда плох и не логичен. По ИП не ищет нигугу

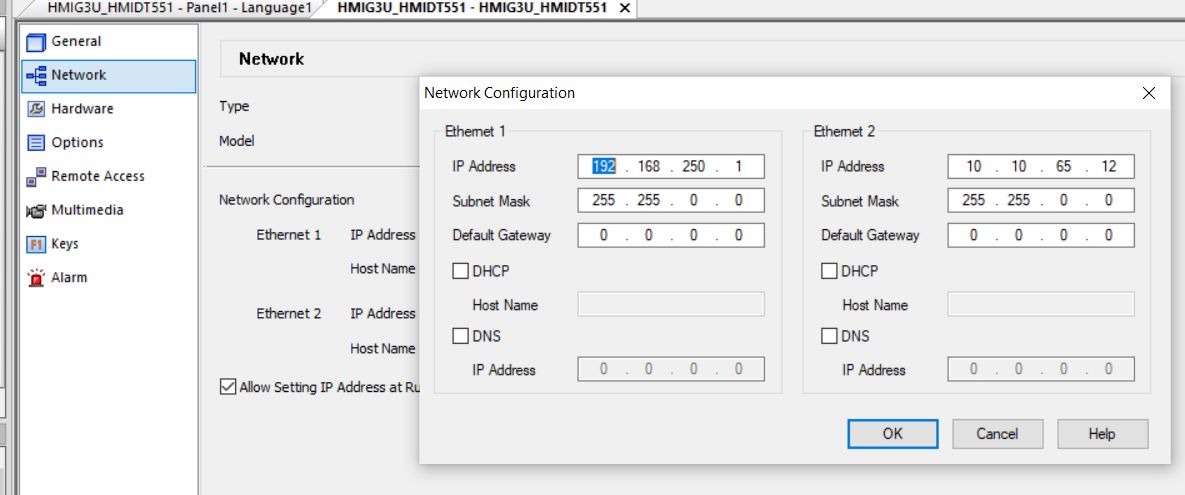

а можете показать настройки сети для панели в вижео?

и по роутеру - если всё в пределах одной подсети в одном бридже, манипуляций с портами никаких не нужно вообще, если только фаерволл не контролирует  трафик между локальными хостами. но в таком случае его лучше вообще отключить ( по крайней мере на этапе проверки).

и в машин эксперте в вкладеке communication есть галочку Confirmed online mode и Encrypted connection, их тоже лучше снять

По роутеру. Были заранее приготовленные, для других целей. Просто с ними точно ок, шнур на прямую даёт тоже результат.

Сняты

Чуть позже

а сеть какая?

адрес роутера попробуйте в качестве default gateway указать

и если у вас сеть 255.255.0.0 - то у ПК маска тоже должна быть 255.255.0.0

Упс проглядел

Попробую

Ребят а такой вопрос - в easybuilder pro пытаюсь прочесть input register %iw64  с ПЛК шнадйер м241,переменную создал с адресом %IW 64 , она возвращает 0, хотя значение в плк не пустое. %mw и %ix таким образом читаются нормально. Как его прочитать? если вместо %IW использовать 3x с адресом 64 - переменная просто исчезает с экрана

Кто вообще по вашему мнению должен разрабатывать такую процедуру? Анализировать риски и всё такое.

инженер по охране труда

ok, a откуда он знает, как робота эксплуатировать?

документация на робота есть?эксплуатационная? + инструкция по обслуживанию. Но это точно не должен делать инженер АСУ, он не пишет инструкции по ТБ

не поймите не правильно, я не собираюсь спорить, просто хочу понять последовательность действий при создании такой инструкции
