А
Евгений
Фото блока питания в студию
Size: a a a
2020 April 27
Е
Диоды КД105б?
А
Евгений
Диоды КД105б?
Д132-63
М
Я не проэктировщик, но 3д печатаю
М
А еба, вы уже готовые в биме обьекты фигачите
Е

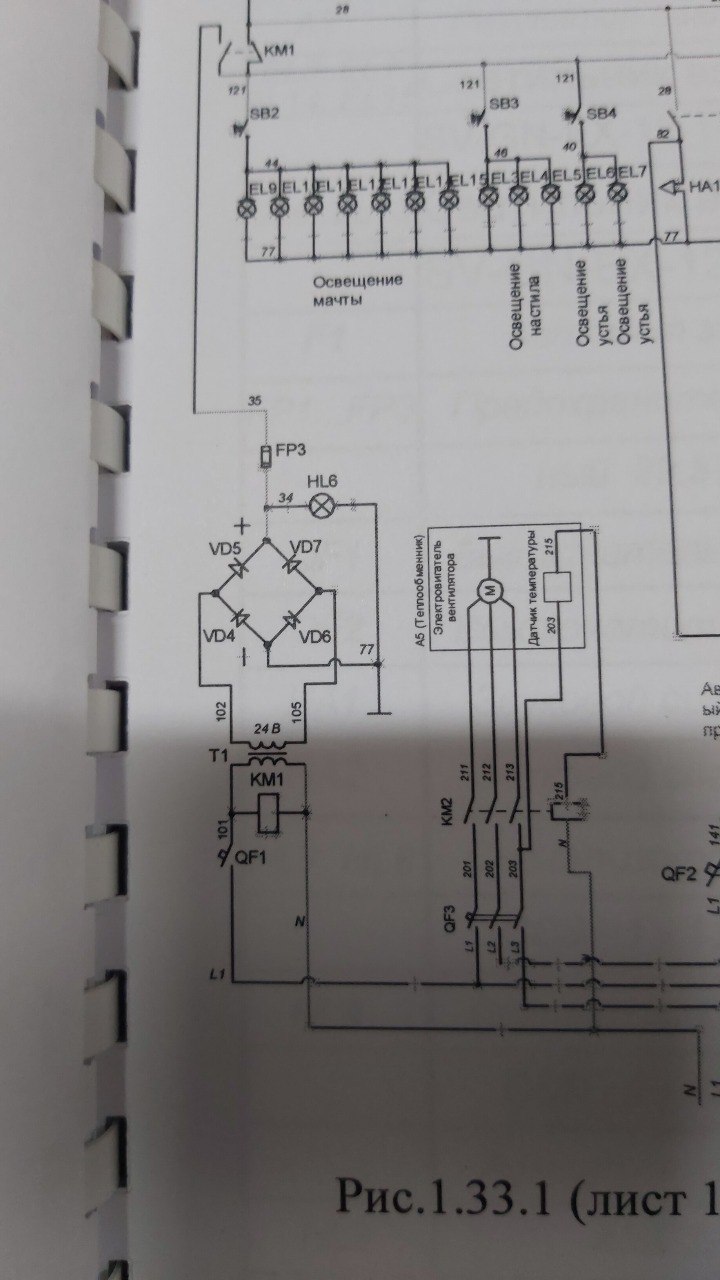

Как то всё не очень). Схема кого еще питает? То что вы отправили схему-видно что на ней целая куча групп освещения. Трансформатор ваш 63ва~2,3А. Я думаю для любого роутера как минимум наверно 1А надо, а может и того больше.
ЮР
Что-то не видно сглаживающих конденсаторов после диодного моста, это и напряжение поднимет и пульсации уменьшит, а вообще лучше взять отдельный БП.
А
Юрий Ревака
Что-то не видно сглаживающих конденсаторов после диодного моста, это и напряжение поднимет и пульсации уменьшит, а вообще лучше взять отдельный БП.
Кондеры поставил, напряжение поднялось до 36в, мне это не нужно,
А
Евгений
Как то всё не очень). Схема кого еще питает? То что вы отправили схему-видно что на ней целая куча групп освещения. Трансформатор ваш 63ва~2,3А. Я думаю для любого роутера как минимум наверно 1А надо, а может и того больше.
Нагрузка 400вт общая , трансформатор чуть позже посмотрю какой по факту стоит , в схеме скорей всего ошибка
ЮР
Да, многовато, я бы проверил на другом БП.
R
Здравствуйте, овен плк может на себе потянуть 900 DI, 200 DO?к нему удаленные станции в/в только по модбасу подключаются?
Б
Здравствуйте, овен плк может на себе потянуть 900 DI, 200 DO?к нему удаленные станции в/в только по модбасу подключаются?
Я бы не рискнул
R
Я бы не рискнул
Я тоже, но заказчик попросил на овне альтернативу посчитать.
Б
Я тоже, но заказчик попросил на овне альтернативу посчитать.
Я бы не взялся )
R
А новый плк 210?
VL
Здравствуйте, овен плк может на себе потянуть 900 DI, 200 DO?к нему удаленные станции в/в только по модбасу подключаются?
Нужно понимать что за процесс? Какая скорость обмена необходима от DI до DO
AP
Кондеры поставил, напряжение поднялось до 36в, мне это не нужно,
Если после моста включена фильтрующая емкость, то расчет такой: Uвых = 1,41U - 2 Uпр
Здесь U - действующее напряжение вторичной обмотки, Uпр - прямое падение напряжения на одном диоде моста (берется из справочника, но можно просто взять 1 В).
Под нагрузкой должно быть 32В. Чтобы получить 24 постоянки, трансформатор должен быть на меньшее напряжение.
А Mikrotik, если не ошибаюсь, поддерживает питание до 48В
Здесь U - действующее напряжение вторичной обмотки, Uпр - прямое падение напряжения на одном диоде моста (берется из справочника, но можно просто взять 1 В).
Под нагрузкой должно быть 32В. Чтобы получить 24 постоянки, трансформатор должен быть на меньшее напряжение.
А Mikrotik, если не ошибаюсь, поддерживает питание до 48В
AP
Конденсатор фильтрующий нужен обязательно
R
Нужно понимать что за процесс? Какая скорость обмена необходима от DI до DO
В основном управление клапанами, конвейерами.ну скорость я думаю не более 200мс. Поэтому и интересно как в овне реализуют такие системы, а вот их модуля 200серии как быстро опрашиваются? Это получается 28 модулей входов по 32 входа и 12 модулей на 16 выходов. Или проще поставить удалённую станцию ввода/вывода wago с модбас тсп. Но тогда и проще ПЛК уже не овен ставить.
РК
Alexander Polikushin
Конденсатор фильтрующий нужен обязательно
Что там фильтровать?
