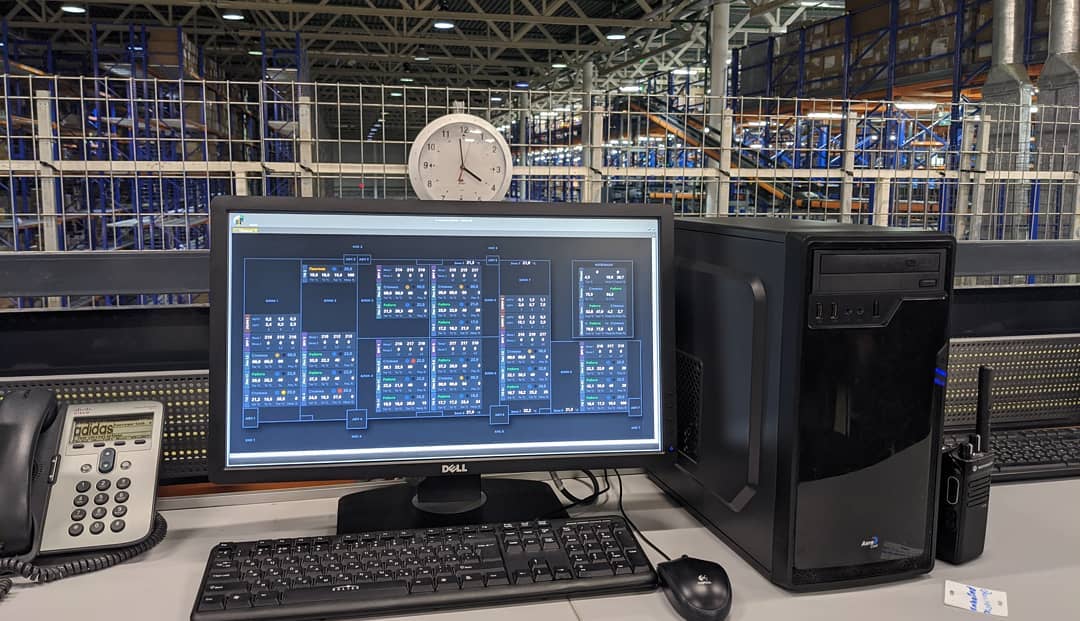

Если вы следите за нашим аккаунтом, то знаете, что мы уделяем большое внимание интерфейсам и способам взаимодействия с ним. На этом объекте нужно было разместить максимальное количество информации от разных инженерных систем на одном мониторе. Пробовал несколько вариантов с предыдущих объектов, получалось не удобно, так как до этого использовал на каждые системы свой экран, экран вентиляции, итп, освещение и тд. Здесь же задача усложнялась. В итоге родился вот такой вот "карточный" интерфейс. Всего у нас 5 типов систем, вентиляция, воздушное отопление, вру, укрм, котельная, каждая карточка имеет свой цвет, достаточно контрастный для восприятия, но не отвлекающий внимания. Многие переменные имеют цветовые границы, если по вводу напряжение просядет, он подкрасится в красный. Все карточки расположены на плане там же, где и физически находятся системы. По клику на карточку мы проваливаемся в окно этой системы, со всеми параметрами и настройками. В качестве скады использовали К2 от мзта, с поддержкой онлайн диспетчеризации.
