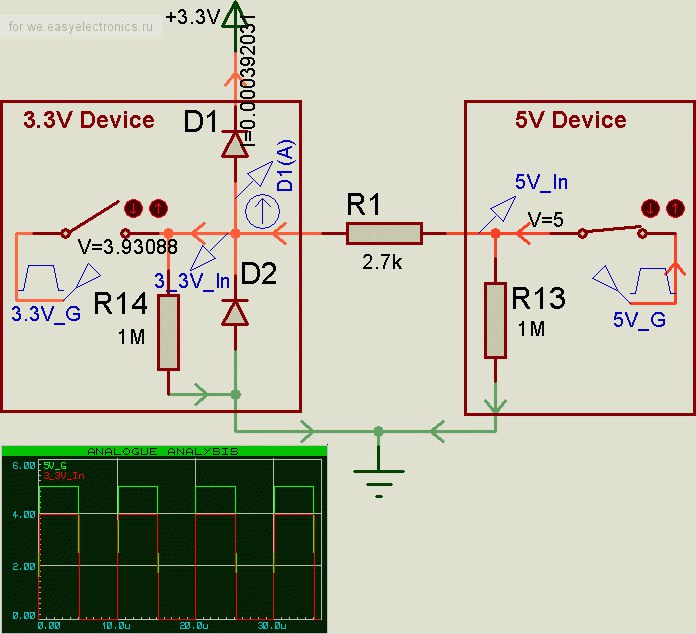

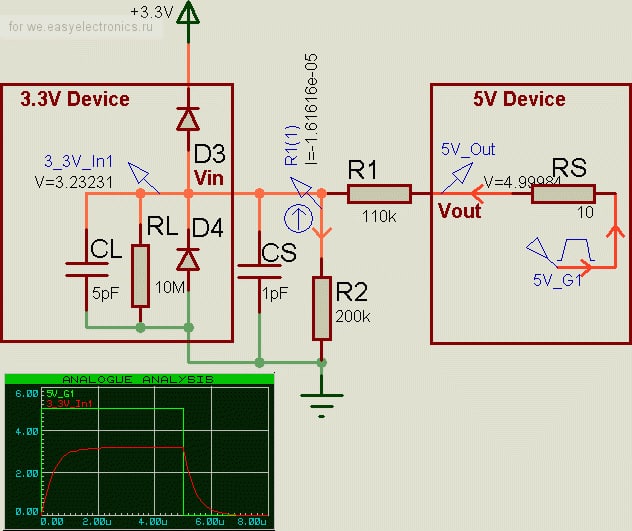

Всякое решение плодит новые проблемы. Следствие к закону Мерфи В настоящий момент все больше и больше производителей микросхем осуществляют перевод их на питание от 1.8В до 3.3В. В связи с этим возникает задача согласования логических уровней устройств с различными питающими напряжениями. Наиболее часто производится подключение 3.3В устройств к 5В устройствам. Методы согласования для этого случая и рассмотрим в данной статье. Однако общие принципы приведенных методов справедливы и для согласования устройств с другими питающими напряжениями при соответствующей адаптации. Не все методы согласования могут использоваться во всех ситуациях, поэтому необходимо разобраться в механизмах работы каждого из них. Не важно какие устройства соединяются между собой, важно направление сигнала. Направление определяет необходимость применения защиты. Например, при подключении выхода устройства с 5В питанием ко входу устройства с 3.3В питанием необходимо предусмотреть защиту по входу для второго устройства. Однако выход 3.3В устройства можно напрямую подключить ко входу 5В устройства и при этом есть вероятность, что второму устройству для нормальной работы будет достаточно уровня сигналов первого, так как они находятся в допустимых пределах. Для выхода с открытым коллектором (стоком) необходимо не забывать предусматривать подтягивающий резистор. Существуют также устройства с питанием 3.3В, которые могут напрямую подключаться к 5В устройствам. У данных устройств в описании входных интерфейсов присутствует параметр "5V Tolerant Input", т.е. возможно прямое подключение к 5В выходу. Если не указано иное, то при описании способов согласования уровней предполагается, что 5В и 3.3В устройства имеют общую "землю". Для упрощения при моделировании за логический "0" будем принимать нулевой уровень напряжения, за логическую "1" будем принимать +5В. Стрелочками будем указывать направление тока в цепи.Последовательно включенный резистор Наиболее простой схемой согласования уровней является использование последовательно включенного резистора, однако необходимо помнить, что не все устройства можно подключить с использованием данной схемы. Схема является двухсторонней.
