D
Да, простой модуль, один транзистор, без оптрона
Size: a a a
2021 April 27
D
3 резистора по 1 килоому, два на светодиоды и один подтяжка на базу транзистора
АД
что то типа того?
АД
а оптрон для чего?
D
Да, возможно так, точнее надо схему смотреть , что и куда подключено
D
Оптрона используется для гальванической развязки
АД

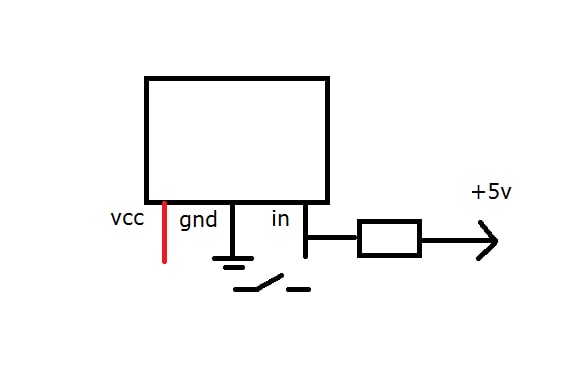

Ну я к тому, что смысл такой, при замыкании gnd и in, на in будет 0
D
Да, смысл верный
АД
Это я понимаю, в данной схеме для чего может применяться оптрон?
АД
Вроде как защитный диод стоит, он защищает транзистор от индукции?
АД
От катушки? Так?
D
D
Для гальванической развязки, например МК и сети
АД
вопщем как мне подсказали как только подавать на катушку 3.3в другого способа рулить данным модулем через esp наверно и нет
АД
так как 3.3 с выхода порта для закрытия транзистора наверно мало
D
Такие модули есть и с реле на 3.3 вольта
D
3.3 вольта это уже будет Норман чтобы закрыть транзистор
D
Другое дело вход есп будет подтянуть к 5 вольтам, и как себя будет вести есп не знаю
АД
Эх ну да получается на порт сейчас 5в подается, ну а этот, что на 5в не получится использовать?
