AF
Эти поля занимают по биту
Пасиб
Size: a a a
2021 January 17
AF
Интересно а для нужен резистор на 0 ом
1. Перемычка (например для двух разных продуктов включает или отключает определенный функционал). Массовый продукт, 2 модели: платы одинаковые, прошивки одинаковые, но есть версия например с %фичей% и без нее. Чтобы не собирать 2 отдельные прошивки. Как джамперы, но необслуживаемые.
Например, модель A с поддержкой BlueTooth: напаивается R0, чип блютуса и обвязка для чипа; На модели Б всё это отсутствует, R0 подпаян в другое место. Чтобы прошивке было проще определить наличие\отсутствие чипа, R0 что-нибудь замыкает, что прошивка может считать.
2.Перекрестить дорожки: под резюком проходит перпендикулярная дорожка которую в противном случае пришлось бы выводить в другой слой. Без резюка это могло бы добавить плате еще один слой, что в многослойных платах критично.
3. Для возможности отключения чего либо при ремонте или подпайки щупа вместо резюка. В ноутах так часто делают. При автоматической сборке (монтаже компонентов) нет опции пустить мостик из припоя поверх лака, так что приходится паять резюки
Например, модель A с поддержкой BlueTooth: напаивается R0, чип блютуса и обвязка для чипа; На модели Б всё это отсутствует, R0 подпаян в другое место. Чтобы прошивке было проще определить наличие\отсутствие чипа, R0 что-нибудь замыкает, что прошивка может считать.
2.Перекрестить дорожки: под резюком проходит перпендикулярная дорожка которую в противном случае пришлось бы выводить в другой слой. Без резюка это могло бы добавить плате еще один слой, что в многослойных платах критично.
3. Для возможности отключения чего либо при ремонте или подпайки щупа вместо резюка. В ноутах так часто делают. При автоматической сборке (монтаже компонентов) нет опции пустить мостик из припоя поверх лака, так что приходится паять резюки
SG
1. Перемычка (например для двух разных продуктов включает или отключает определенный функционал). Массовый продукт, 2 модели: платы одинаковые, прошивки одинаковые, но есть версия например с %фичей% и без нее. Чтобы не собирать 2 отдельные прошивки. Как джамперы, но необслуживаемые.
Например, модель A с поддержкой BlueTooth: напаивается R0, чип блютуса и обвязка для чипа; На модели Б всё это отсутствует, R0 подпаян в другое место. Чтобы прошивке было проще определить наличие\отсутствие чипа, R0 что-нибудь замыкает, что прошивка может считать.
2.Перекрестить дорожки: под резюком проходит перпендикулярная дорожка которую в противном случае пришлось бы выводить в другой слой. Без резюка это могло бы добавить плате еще один слой, что в многослойных платах критично.
3. Для возможности отключения чего либо при ремонте или подпайки щупа вместо резюка. В ноутах так часто делают. При автоматической сборке (монтаже компонентов) нет опции пустить мостик из припоя поверх лака, так что приходится паять резюки
Например, модель A с поддержкой BlueTooth: напаивается R0, чип блютуса и обвязка для чипа; На модели Б всё это отсутствует, R0 подпаян в другое место. Чтобы прошивке было проще определить наличие\отсутствие чипа, R0 что-нибудь замыкает, что прошивка может считать.
2.Перекрестить дорожки: под резюком проходит перпендикулярная дорожка которую в противном случае пришлось бы выводить в другой слой. Без резюка это могло бы добавить плате еще один слой, что в многослойных платах критично.
3. Для возможности отключения чего либо при ремонте или подпайки щупа вместо резюка. В ноутах так часто делают. При автоматической сборке (монтаже компонентов) нет опции пустить мостик из припоя поверх лака, так что приходится паять резюки
Спасибо, за подробный ответ
AF
Спасибо, за подробный ответ
А ну и
4. На всякий случай. Например там мог быть более яркий светодиод и тогда там пришлось бы ставить токоограничивающий резюк. Например, по плану за 50ma LED-ы, а на случай если поставщик не сможет \ тестовые пользователи захотят менее яркий диод \ ...., разработчик оставляет возможность ставить 30ma LED ( и другой резюк к нему )
4. На всякий случай. Например там мог быть более яркий светодиод и тогда там пришлось бы ставить токоограничивающий резюк. Например, по плану за 50ma LED-ы, а на случай если поставщик не сможет \ тестовые пользователи захотят менее яркий диод \ ...., разработчик оставляет возможность ставить 30ma LED ( и другой резюк к нему )
2021 January 18
SG
А ну и
4. На всякий случай. Например там мог быть более яркий светодиод и тогда там пришлось бы ставить токоограничивающий резюк. Например, по плану за 50ma LED-ы, а на случай если поставщик не сможет \ тестовые пользователи захотят менее яркий диод \ ...., разработчик оставляет возможность ставить 30ma LED ( и другой резюк к нему )
4. На всякий случай. Например там мог быть более яркий светодиод и тогда там пришлось бы ставить токоограничивающий резюк. Например, по плану за 50ma LED-ы, а на случай если поставщик не сможет \ тестовые пользователи захотят менее яркий диод \ ...., разработчик оставляет возможность ставить 30ma LED ( и другой резюк к нему )
👍😋
AM
Тик ток просочился
D
Камера на esp32 питается 1.2 , 2.8 и 3.3 вольтами
D
1.2 и 2.8 отключаются, предусмотрено на плате
D
Если отключать 3.3 вольта , ничего не будет сбрасываться в камере?
D
То есть хранит ли она какие либо данные
D
Отключать 3.3 вольта когда esp спит
ДС
Товарищи, электроно веды.
Можете подсказать используем в работе реле на 12 вольт, и бывает такая проблема, что реле замывается само собой, может ли быть такое и как бороться есть статья по этому поводу?
Можете подсказать используем в работе реле на 12 вольт, и бывает такая проблема, что реле замывается само собой, может ли быть такое и как бороться есть статья по этому поводу?
AM
Товарищи, электроно веды.
Можете подсказать используем в работе реле на 12 вольт, и бывает такая проблема, что реле замывается само собой, может ли быть такое и как бороться есть статья по этому поводу?
Можете подсказать используем в работе реле на 12 вольт, и бывает такая проблема, что реле замывается само собой, может ли быть такое и как бороться есть статья по этому поводу?
Схему
ДС
Схему

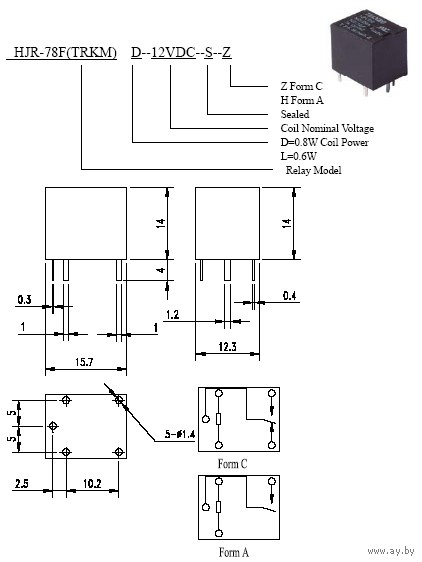

tianbo 12vdc trs
D
Товарищи, электроно веды.
Можете подсказать используем в работе реле на 12 вольт, и бывает такая проблема, что реле замывается само собой, может ли быть такое и как бороться есть статья по этому поводу?
Можете подсказать используем в работе реле на 12 вольт, и бывает такая проблема, что реле замывается само собой, может ли быть такое и как бороться есть статья по этому поводу?
В момент замыкания измерить на реле напряжение
ДС
В момент замыкания измерить на реле напряжение
Использую в авто, там может быть 14-15 вольт 20-30 ампер
r
А управляет им что?
D
Использую в авто, там может быть 14-15 вольт 20-30 ампер
Реле само собой замыкаться вряд ли может, скорее всего схема глючит
ДС
А управляет им что?
Управляет терминал по минусу, управляет насосом
