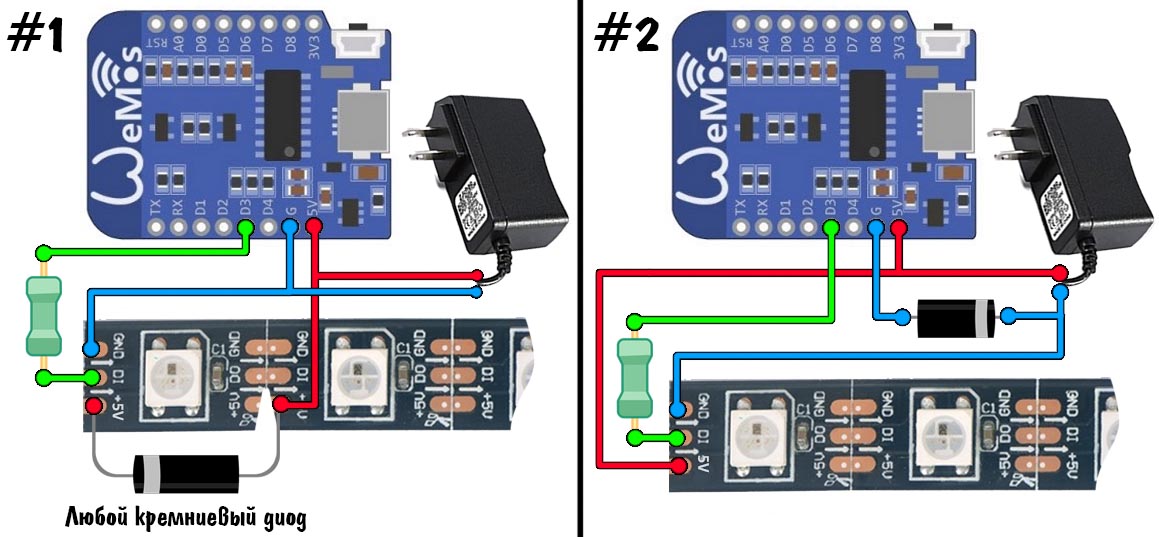

См. картинку 2 . Цитата "Ещё один способ с нашего форума: диодом “приподнять” землю самого микроконтроллера на те же 0,6V. Для этого диод ставится между GND питания катодом и GND микроконтроллера анодом (см. схему #2 справа)."
L
Всем привет есп от 4 вольт умрёт? На сайте драйвера 6оворят что если поставить идиот между gnd и есп он поднимет землю на 0.6в итого 5 - 0.6 = 4.4 и тогда норм будет и ленте и есп. Но есп вроде максимум 3.6в ???
От акб запитать хочешь ?
J
От акб запитать хочешь ?
от БП
J
А ЕСП от 4.4В не согорит если она должна работать от 3.3 я так понимаю это трюк чтобы и не много лог уровень поднять
L
А не проще поставить копеечный линейный регулятор 5 в 3.3вольта?
L
Типа LM1117
ВИ
Чтото я вообще не понял в чем смысл диода. Гуру, поясните плиз, или киньте ссылкой
ВИ
просто у меня уже полгода лампа крутиться на адресной ленте, без диодов и прекрасно работает, может что я не понял
J
просто у меня уже полгода лампа крутиться на адресной ленте, без диодов и прекрасно работает, может что я не понял
Земля после диода поднимается. Между 5в и землёй после диода 4.4в если я правильно понял.
ВИ
Да вопрос в другом, нафига он там вообще нужен
ВИ
лента 5в, wemos 5 в. Зачем чтото понижать до 4,4??
П
Вообще понял одно. На рыба́лку, делать ремонт, программировать лучше смотря видео в Ютубе. По факту в реале тяжело.
EG
А ЕСП от 4.4В не согорит если она должна работать от 3.3 я так понимаю это трюк чтобы и не много лог уровень поднять
Бывали случаи что 5в держит но это как повезет какие то модули горят какие то держат. Но лучше не экспериментировать если важный проект.
ВИ
Бывали случаи что 5в держит но это как повезет какие то модули горят какие то держат. Но лучше не экспериментировать если важный проект.
Судя по фото подключение идет к Wemos. на ногу 5в, а там стоит стаб до нужных 3,3
ВИ
или я вообще не понимаю что что речь идет?
EG
Это то понятно я говорил про чистый модуль без обвязки.
АБ
8266 горит от 5 вольт по питанию с вероятностью 99%. На GPIO вполне может выдерживать
ВИ
Это то понятно я говорил про чистый модуль без обвязки.
на чистый модуль больше 3,3 нельзя. Вопрос времени когда сгорит
ВИ
кртковременные скачки он обычно переживает, но не постоянное превышение
