Заметьте, никто вам не сказал что другие схемы говно и не имеют права на существование

ну это дрыгостол =)

по своей сути

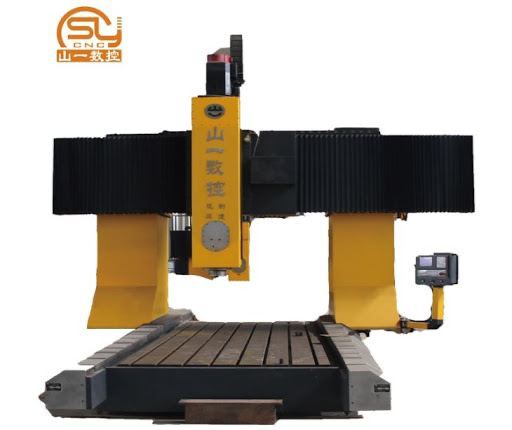

это дрыгпортал

разницы особой нет.

Не, эти не под юарт, похоже

не ну ты так смело сказал что только дрыгстол может быть прямым 😉 я аж чаем чуть не захлебнулся со смеху

Я вообще ничего не сказал про дрыгостол

К сведению

в том то и дело что на точность это не влияет

влияет

как схема станка может повлиять на точность в данном случае?

на точность сильно влияет сколько приводных валов. два вала на ось - и точность зависит уже от синхронизации, допусков вала, погрешности и т.д. один вал - и точность обеспечивается уже без взаимной погрешности. а погрешность одного вала корректируется просто математически

А бтт в 3.0?

Термех учить нужно, а не хватать вершки

да кстати всех с 23, всех кто служил и не отлынивал

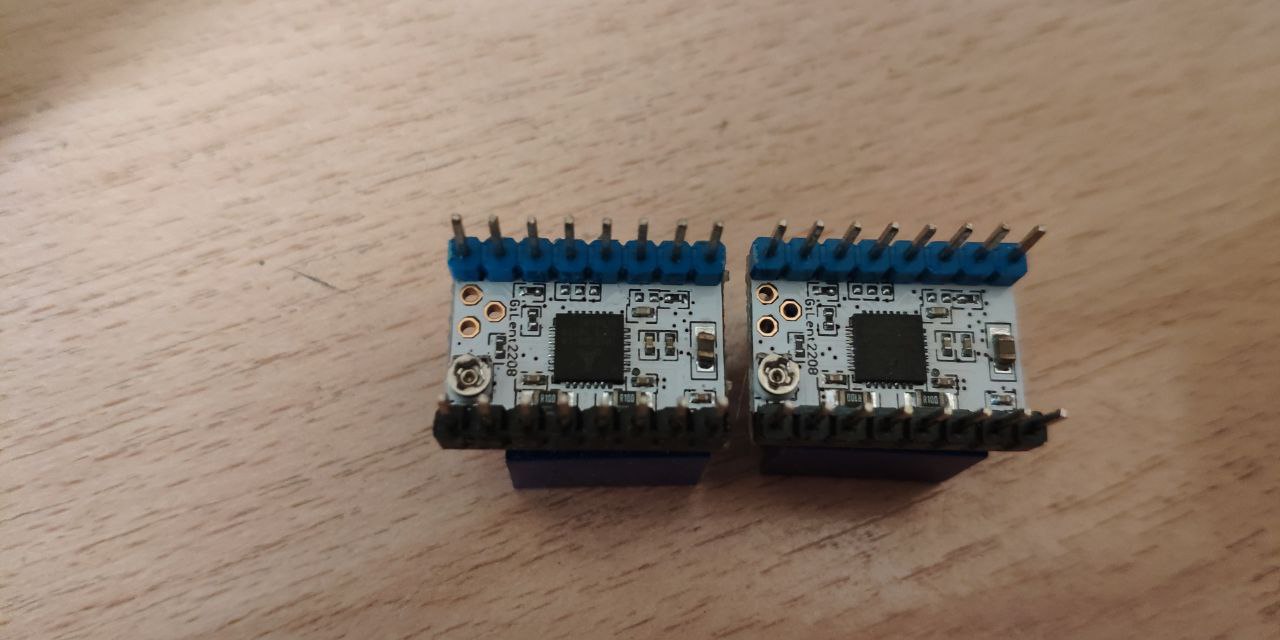

те что у вас на фото можно переделать в юарт

так это из того же термеха. каретки может перекосить. чем больше у нас расстояние между опорами и ближе стоят между собой каретки на одной рельсе, тем больше их будет перекашивать при одинаковой нагрузке. два вала конечно убирают перекос от внешней нагрузки. но при этом сами по себе вносят погрешность, перекашивая конструкцию. погрешность на валах накапливается. двух одинаковых валов не бывает. в итоге получаем либо перекос от нагрузки, который убирается натягом на каретках и разнесением их по рельсе. и тогда точность зависит только от точности каретки и рельсы. либо перекос от вала. который никуда не дел погрешность рельс и кареток. то есть уже двойная погрешность получается.
иными словами - любая дополнительная деталь вносит свою погрешность. и по закону подлости погрешность не взаимно нивелируется а суммируется.

Как, если не секрет?

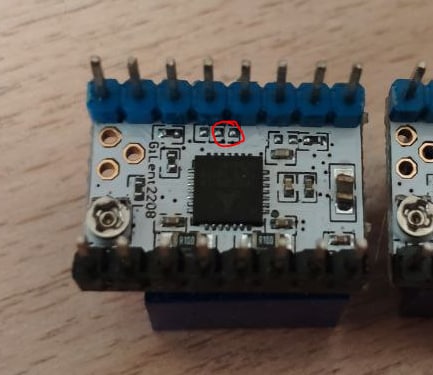

вот эту перемычку соединить
