тогда булавки и методом половинок ) или хз какой там лучший алгоритм

Не, там другое, если скорость большая, то нет проблем а вот когда делаем медленнее 20мм/с ПЭДГ прилетает у горлу нафиг

если грелка то однозначно у кубика

Оно все равно от ретрактов и температуры зависит очень сильно. Слишком большой ретракт - и горло со временем перегревается, радиатор не вытягивает.

Ретракт 1.5мм

Боуден?

Директ

Это слишком много для него. У меня на 1.2мм уже разрывы на моделях были.
Там где то 0.2-0.8 край

Да я понимаю что может быть и много, НО к меня вместо этого "чуда" директ МК8 стоял, и там хот 5мм делай, такой проблемы небыло - вот и говорю капризный :)) но по моему нерж горло еще не совсем под пэтг подходит

Я на стальном горле даже пла печатал на в6, и больше 10 кило пет-г на очень паршивом радиаторе от Эндера и стальном горле за 20 рублей.
Чуть превысишь доступный ретракт - и начинаются проблемы. А на стальном горле длина этого ретракта в разы меньше, чем на горле с трубой. Более длинный ретракт вовсе не означает, что он работает лучше, чем короткий.

Эх - да в этом нет спору, просто у меня на более коротком уже сопли висели, 1,5 - 1,3 оптимальный (возможно именно для этого прутка) и именно на этом ретракте иногда встает пробка как раз на месте вот этого самого сужения, причем пробка не воздушная а именно пластик приклеивается к стенкам горла. А поскольку мне влом менять пластик - и его еще хоть зопой жуй, решил просто (возможно временно) собрать на трубке, на качестве особо не скажется, а вот спать я буду уже спокойнее на 10+ часовой печати.

Смотри как ретракт работает конкретно в моем случае на пет-г:
0.1мм - есть сопли
0.2-0.7мм - все норм ретракт работает хорошо
0.8-1.1 - небольшие струны и подтёки
1.2+ - все в соплях, местами разрывы после шва

На боудене с в6 принтерно та же самая картина, только там титановое горло и короткая трубка, ретракт на пет-г оказался самый оптимальный 1.2. Выше 2мм - и сопли опять возвращаются.

Горло с трубкой на пет-г работает в принципе терпимо, но у него очень низкая производительность. У меня не получалось давить больше 7мм3, при этом на стальном можно и 14мм3 без повышения температуры, и 20мм3, если разогреть кубик до 275гр

ну вот у меня смещение в большую сторону - фиг знает с чем связанно - переменных масса 1. температуры, 2. пластик, 3. сопло, и т.п.

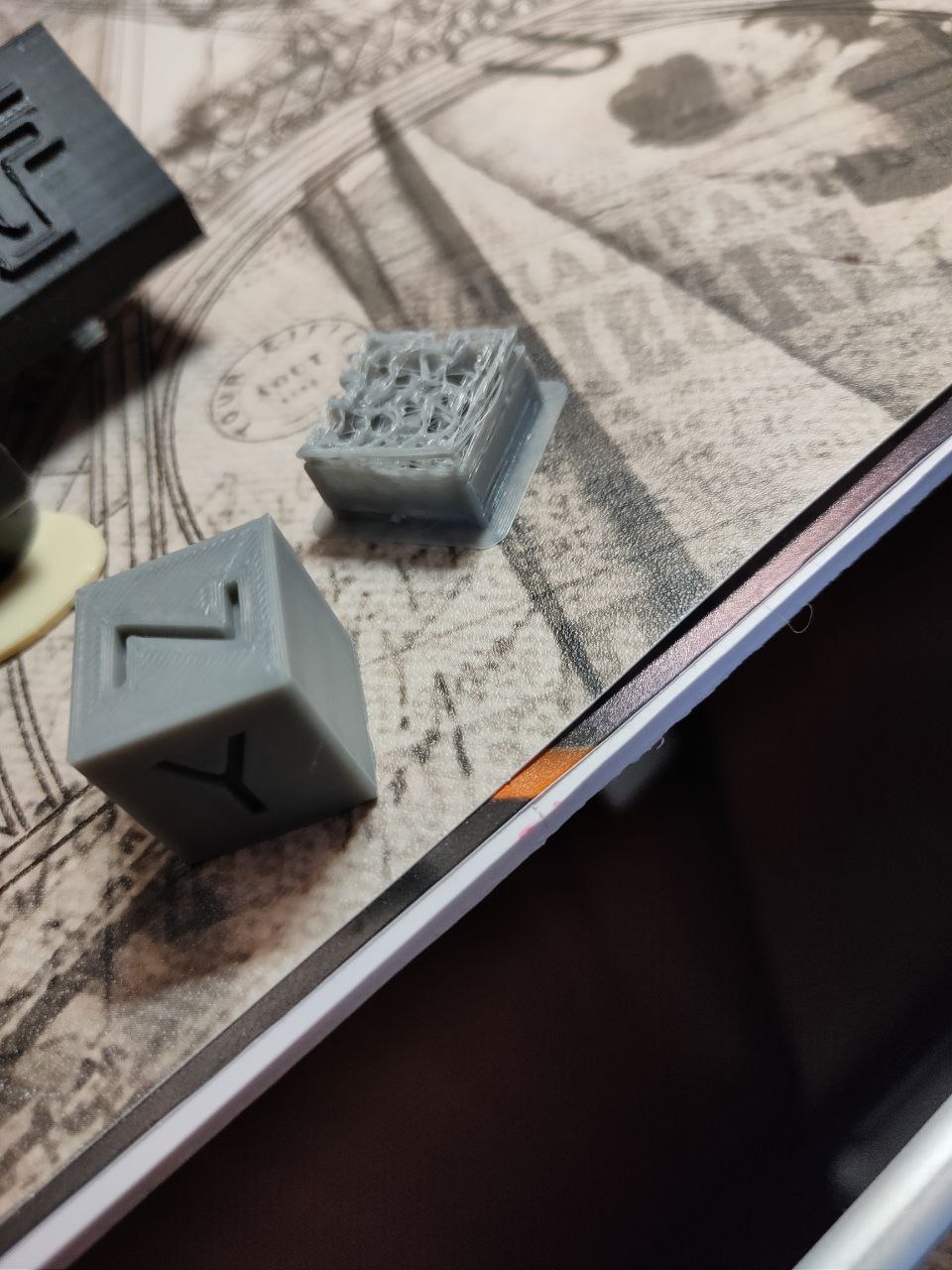

Левый кубик 120мм/с, правый, 20

Если дома влажность выше 30%, то пластик надо хранить с силикагелем (не те пакетики, а с нормальным объемом прокаленного силикагеля) и весь просушить.
У меня 35% влажность, и пет-г набирает влагу где то за неделю, если не закрыть его.

Сырой пет-г - это неработающий ретракт

трубинку поставь

сырой петг это вообще неработающий петг ))

:))) ну началось
