M
потом в этом-же режиме перекинул на экструдер
Size: a a a
2019 September 11
M
так он у меня там и трудится.
M
оставшийся. второй я спалил )))
RM

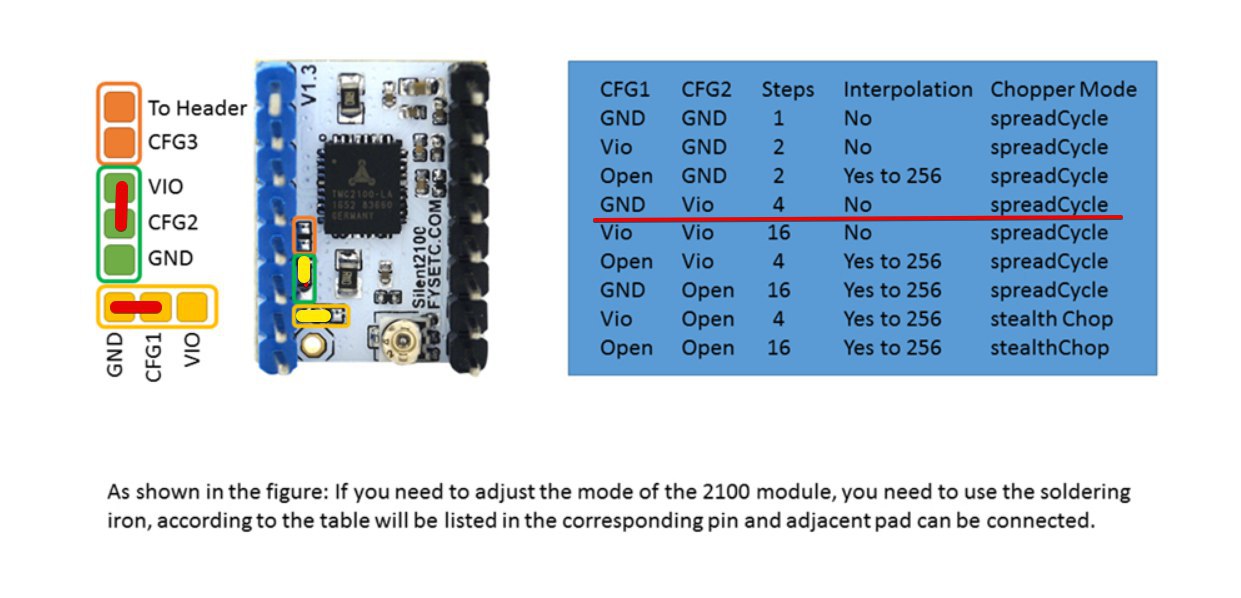

Так, то есть VIO и CFG2 ещё соединить нужно?
RM
оставшийся. второй я спалил )))
У меня есть один запасной драйвер)
M
это 1/4 шаг в спредцикле, стабильная работа. но шумновато
M
без интерполяции
M
максимальный момент достигается таким образом
RM
это 1/4 шаг в спредцикле, стабильная работа. но шумновато
Менять в прошивке ничего не нужно?
M
да, надо будет менять, количество шагов на ММ
M
разделить на 4 то, что там сейчас стоит
RM
DEFAULT_AXIS_STEPS_PER_UNIT как понял?
M
дап
VS
Вдрух кому пригодицца
VS
Переслано от Victor Shapovalov
All popular TMC drivers have 2 chopper algorithms - SpreadCycle (louder but slightly more powerful at higher RPM) and StealthChop (quiet and smooth but less torque at high RPM). They all also have MicroPlyer feature which performs on the fly interpolation to 1/256 microsteps for smoother movement.
2100 are slightly obsolete since they are not capable of UART or SPI connection, and they are pretty hot. All configurations are done by soldering driver's CFG pins
2130 are good, they have SPI interface, 1.2 A max Irms, StallGuard (kind of current-based closed loop system to detect dynamical load on the stepper motor), thus capable of sensorless homing (SLH) and CoolStep (auto adjustment of motor current depending on load).
2208 is basically 2130 with 1.4 A max Irms, newer version of StealthChop, UART instead of SPI, but without StallGuard, CoolStep and SLH.
2209 is basically 2130 with newest versions of SpreadCycle and StealthChop and 1.7 A max Irms
516x are 2209 on steroids, with all above-mentioned features, both UART and SPI and external MOSFETs (SilentStepStick/Pololu versions usually have MOSFETs capable of 3 A max Irms)
2100 are slightly obsolete since they are not capable of UART or SPI connection, and they are pretty hot. All configurations are done by soldering driver's CFG pins
2130 are good, they have SPI interface, 1.2 A max Irms, StallGuard (kind of current-based closed loop system to detect dynamical load on the stepper motor), thus capable of sensorless homing (SLH) and CoolStep (auto adjustment of motor current depending on load).
2208 is basically 2130 with 1.4 A max Irms, newer version of StealthChop, UART instead of SPI, but without StallGuard, CoolStep and SLH.
2209 is basically 2130 with newest versions of SpreadCycle and StealthChop and 1.7 A max Irms
516x are 2209 on steroids, with all above-mentioned features, both UART and SPI and external MOSFETs (SilentStepStick/Pololu versions usually have MOSFETs capable of 3 A max Irms)
VS
Переслано от Victor Shapovalov
Here is the Trinamic's description of their SilentStepStick boards
https://www.trinamic.com/support/eval-kits/details/silentstepstick/
https://www.trinamic.com/support/eval-kits/details/silentstepstick/
VS
Переслано от Victor Shapovalov
Most Chinese drivers are manufactured based on original reference design so specifications in this table should be correct for them too
RM
оке, ща попробую ещё разок в обычном режиме побаловаться настройками, если что сменю на Y этот драйвер
A
Мне как раз едут 5 штук TMC5160)))
RM
А я правильно понял, что я мог заказать дрова поновее и воткнуть их?
