d
На всех, думал протестить их и отложить, пока руки до скр дойдут, а тут...у них же с контакта у потанциометра снимается вреф и минуса питания платы?
ага
Size: a a a
2019 April 22
d
минус на минус а плюс прям на верх крутилки потенциометра
AP
Ну тогда я не заню, попробую в схемеразобраться по ссылке.
d
покаж фотку драйвера
AP
Вечером сфоткаю.
СБ
#PT100 #SKR

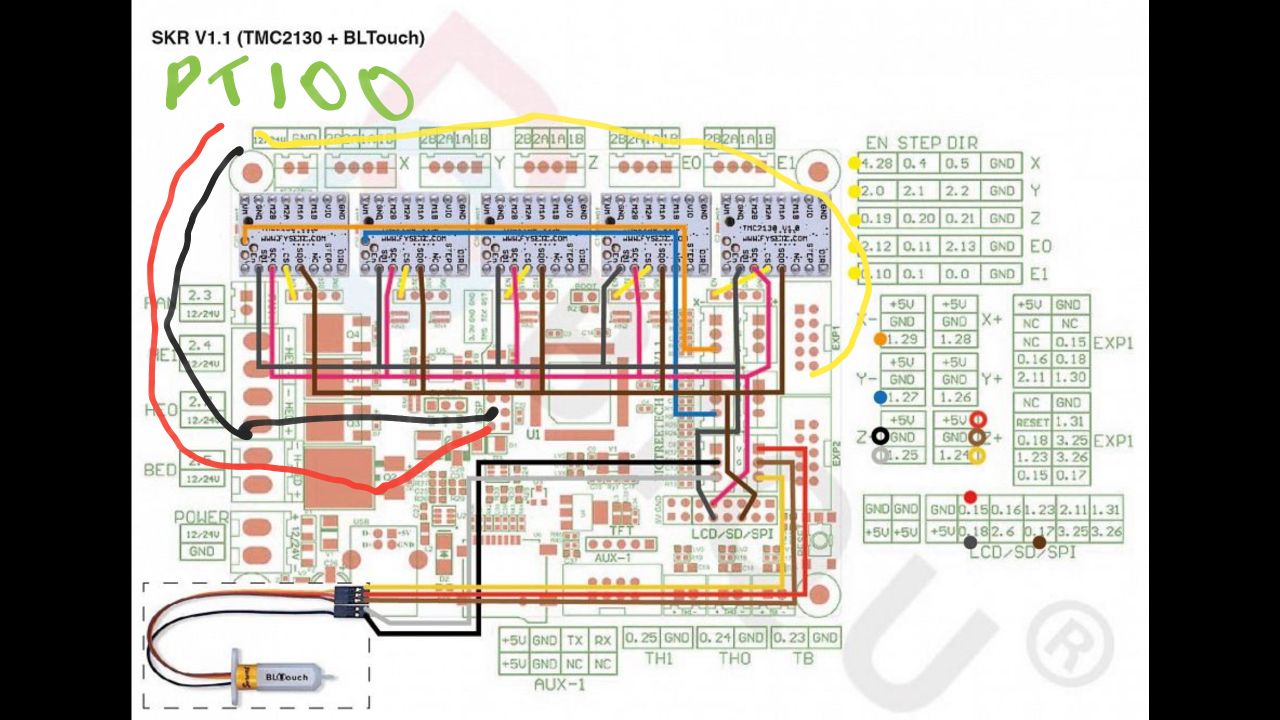

краткая инструкция подключения датчика температуры PT100 с усилителем к плате SKR
я подключал по схеме, которую кинул Игорь, а файле конфигурации "Configuration.h" задал параметр "TEMP_SENSOR_0 20", в файле "pins_BIGTREE_SKR_V1.3.h" (если версия платы 1.3, если версия 1.1 ищите соответсующий файл) указал новый пин "TEMP_0_PIN 4"
краткая инструкция подключения датчика температуры PT100 с усилителем к плате SKR
я подключал по схеме, которую кинул Игорь, а файле конфигурации "Configuration.h" задал параметр "TEMP_SENSOR_0 20", в файле "pins_BIGTREE_SKR_V1.3.h" (если версия платы 1.3, если версия 1.1 ищите соответсующий файл) указал новый пин "TEMP_0_PIN 4"
N
На всех, думал протестить их и отложить, пока руки до скр дойдут, а тут...у них же с контакта у потанциометра снимается вреф и минуса питания платы?
Я не в курсе диалога. А в SPI режиме использовать не хочется?
AP
Nazar
Я не в курсе диалога. А в SPI режиме использовать не хочется?
хочется, но для спи и проверки тогда надо плату шить, а на это пока нет времени.
AP
И ставить ее в принтер.
N
Дык в принтер ставить не обязательно
N
Ставишь драйвера. Далее прокидываешь команду M122, если адреса дров определились, значит всё в порядке и можно током управлять программно
AP
А как токи проверить?)
N
M906
AP
Вдруг там дарйвер косячный.
N
А, реальные токи? Врядли это возможно без перепаивания ножек
N
Ну только выставление Vref, не даст тебе ответ на вопрос "Какие там токи"
IS
А как токи проверить?)
Я делал специальный провод к двиглу. Где впаян последовательно резистор.
Далее по падению на резисторе виден ток
Далее по падению на резисторе виден ток
N
Я делал специальный провод к двиглу. Где впаян последовательно резистор.
Далее по падению на резисторе виден ток
Далее по падению на резисторе виден ток
Ого, у тебя же оборудования всякого, судя по тому что писал. Не уж то простенького мультиметра нет?
AP
Nazar
Ну только выставление Vref, не даст тебе ответ на вопрос "Какие там токи"
мне по стуи надо проверить работоспособность, так что если бы они были в норм моде, я бы их вставил в плату рабочую, выставил ток, проверил печать, сплю спокойно.) А так...
N
мне по стуи надо проверить работоспособность, так что если бы они были в норм моде, я бы их вставил в плату рабочую, выставил ток, проверил печать, сплю спокойно.) А так...
Прошей плату, выткни провод мотора с действующей платы, вставь в новую и проверяй на здоровье
