так первое иливторое? или оба варианта?

можно любой порт расширителя назначить  на вход или выход, прочитать состояние любого порта можно всегда

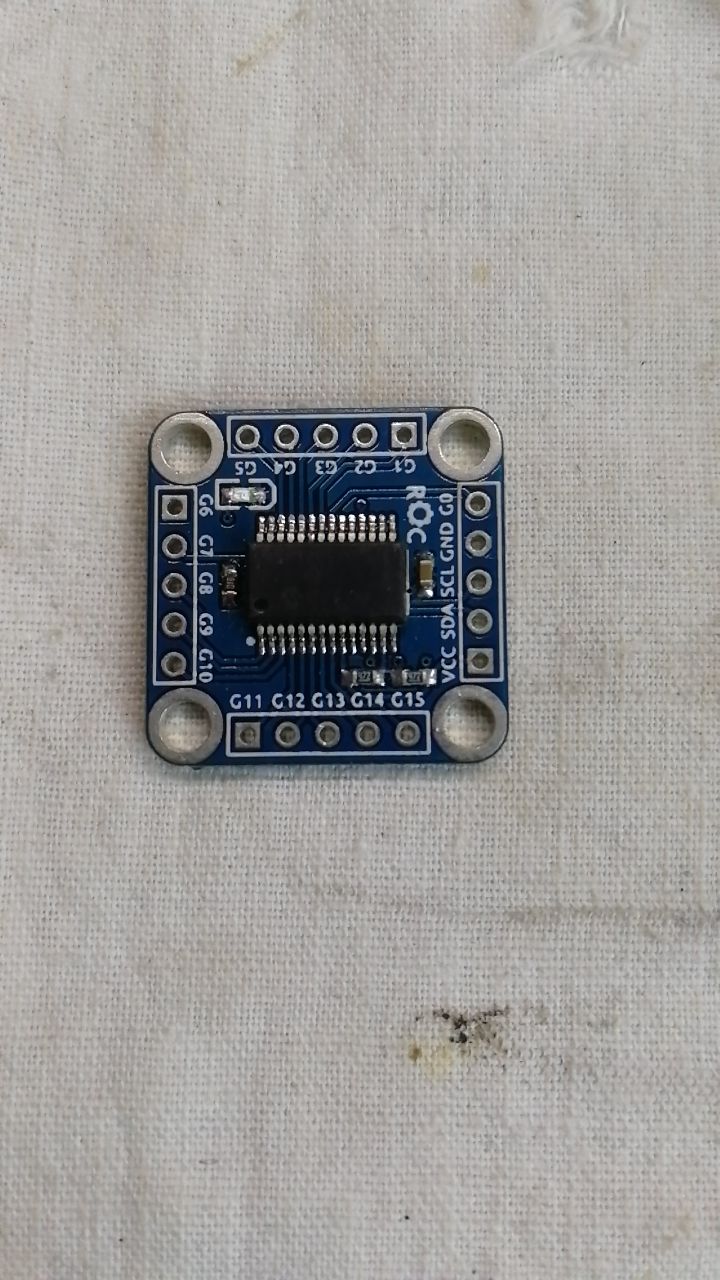

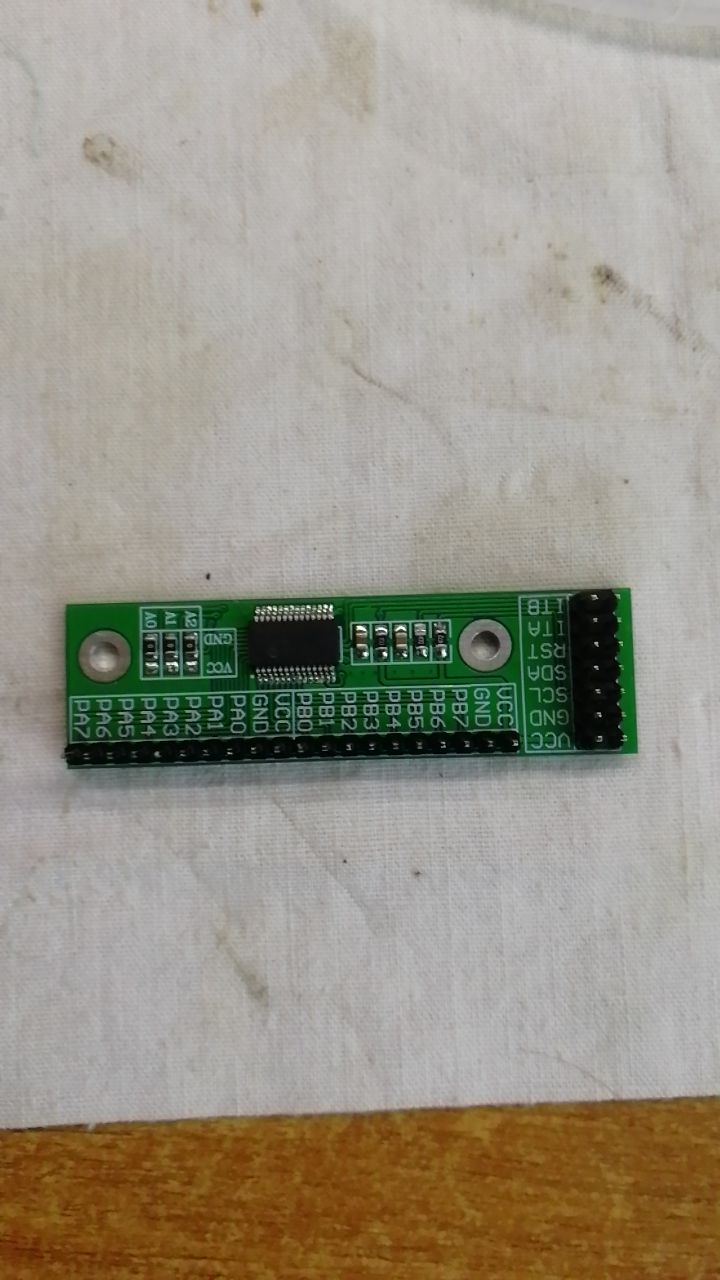

Вот такие юзаю на чипе mcp23017

Расширит ель портов

как я понял, это тоже самое, только 16 портовый

нене, он не квази-двунаправленный

и что это значит?

Тоже самое но меньше

у псф установив адрес и енейбл ты можешь программно как записать так и прочесть, а у mcp есть режимы реад-врите)

грубо но как то так

пока не понятки. курю инет

У меня тут 100 метров ленты светодиодной, есть идеи применения?

Порты у PCF8574 назваются «квази-двунаправленными» (Quasi-bidirectional I/Os). И это «квази» — оно неспроста.

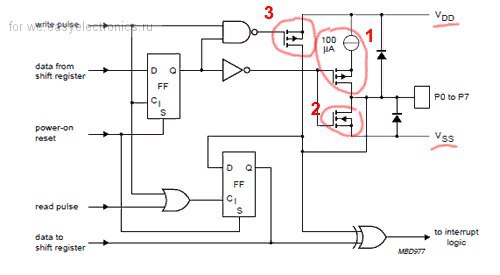

Смотрим на схему порта:

Порт ввода/вывода

Фактически, при операции записи одного байта в PCF8574 происходит выставление подтяжек портов ввода/вывода исходя из значения соответствующего порту бита данных.
Причем, если в бит установлен в ноль, происходит «честная» подтяжка порта к земле (2).
А вот если бит установлен в единицу, порт будет подтянут к питанию — но как! — с ограничением тока в жалкие 100 uA (1)! То есть логический уровень есть, но светодиод с такой подтяжкой не зажжешь.

Еще на схеме порта виден транзистор (3), который как раз может подтянуть порт к питанию напрямую. Но увы, он включается только на короткое время, чтобы обеспечить быстрое переключение порта в логическую единицу. И управлять поведением этого транзистора мы не можем.

Чтение из PCF8574 — операция более простая для понимания. Какие уровни установлены на портах с учетом текущей подтяжки и того, что подключено к портам извне — то и будет отправлено микроконтроллеру.

Не то, чтобы такое построение порта сильно ограничивало возможности, но оказаться неприятным сюрпризом оно вполне может.
Так, светодиоды к PCF8574 надо подключать так, чтобы к порту подключался катод (минус) светодиода. Светодиод, подключенный анодом (плюсом) убогая подтяжка порта просто не потянет.

Дело в том, что по страндарту I2C адреса у устройств не 8-ми, а 7-ми битные. То есть всего на шине I2C может быть до 127 устройств.
Младший же бит адреса используется для указания направления передачи данных. «0» в этом бите соответствует передачи данных в устройство («записи»), «1» — чтению.
Так вот если организовывать обмен по I2C не шине не самому, а использовать какую-нибудь библиотеку, то все эти особенности протокола библиотека уже учитывает и про значение последнего бита адреса можно не думать. Библиотека сама выставит его правильно, в зависимости от того, какую функцию — чтения или записи в шину — вы вызвали.

оказывается как запущено то

очень большую огненную лампу
подсветку ступеней
новогоднюю ёлку
