Не понял?
Маск биткоинов клянчит на свои глупости?
Так у меня нету!

@r00000000r  помощи

Ты щас насоветуешь, что народ карандаши в розетки сувать начнёт. Где потом новых мемберов брать?

да
1.5KE440CA два таких последовательно если напряжение пробоя то насколько я помню будет 253 вольта потолок в сети 230 вольт.
Но это RMS, Считает в Vp-p и получаем 716 В меж пиками.
716/2 и получаем 358 в это будет пиковое напряжение от нуля.
Максимальный диод в 1.5кВт может быть на 512 вольт.
А значит надо брать тогда два последовательно биполярных диода(то бишь две стороны в корпусе или делать сборку).
по таблице 1.5KE440CA от 376 вольт работает и умножаем на 2 получаем 752 вольта и тут если надо слегка качественно то будет недобор потому что 1.5KE400CA от 342 работает, но зато точно вне сети бросок должен побить.
Итого ставим 400са последовательно 2 штуки и получим 684 вольта минимальную сработку или 440са и получим 752 вольта сработку.
Я бы поставил пониже

кееееек

Littelfuse_TVS_Diode_1_5KE_Datasheet.pdf.pdf

вот даташит

можно по идее сделать так

при сработке будет реле срабатывать и расцеплять

но при молнии будут кранты

пригорят контакты или дуга будет

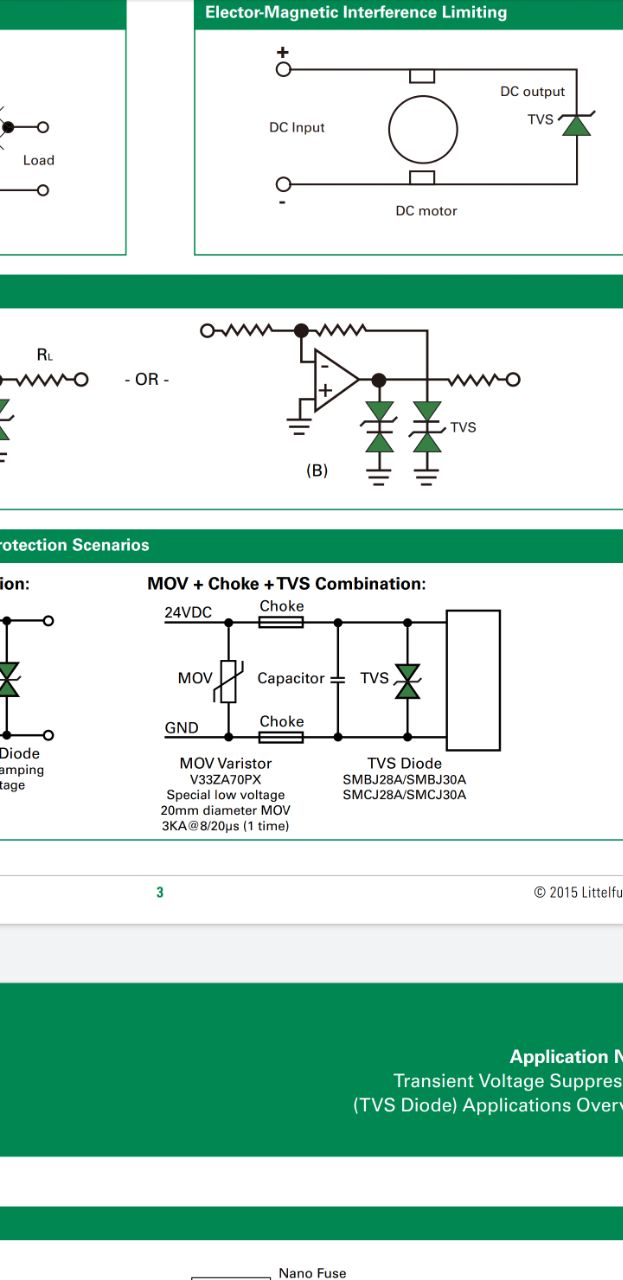

Почему mov до предохранителей?

нужен нормальный выключатель

это choke

Спасибо!
Эту плату сказали сделать максимально простой.
А над следующей дали время подумать и чего- нибудь добавить!

синфазный дроссель

Почему он обозначен не как дроссель?

ansi головного мозга
