2020 May 27

G

Grishka{GST} in ARDUINO_GODs
Создан чип для IoT с рекордно низким энергопотреблением

Сколько может питаться от небольшой батареи «умный» датчик с подключением по Wi-Fi? Неделю, месяц?

Компания Dialog Semiconductor представила однокристалльную схему, рассчитанную на год автономной работы IoT-модулей в круглосуточном режиме.

В мире «интернета вещей» очень ценится низкое энергопотребление. От него зависит, как долго IoT-компоненты продолжат работать после аварии в электросети, и как часто им придётся менять батарейку, если они изначально используются как устройства с автономным питанием.

Особенно актуальна эта проблема в датчиках мониторинга среды, многие из которых расположены за пределами населённых пунктов, и компонентах охранных систем, требующих скрытой установки.

РИТЭГов и прочих «ядерных батареек» на всех не напасёшься, поэтому остаётся изобретать способы максимально понизить потребляемую мощность. Однако Wi-Fi сводит усилия на нет, съедая львиную долю энергии.

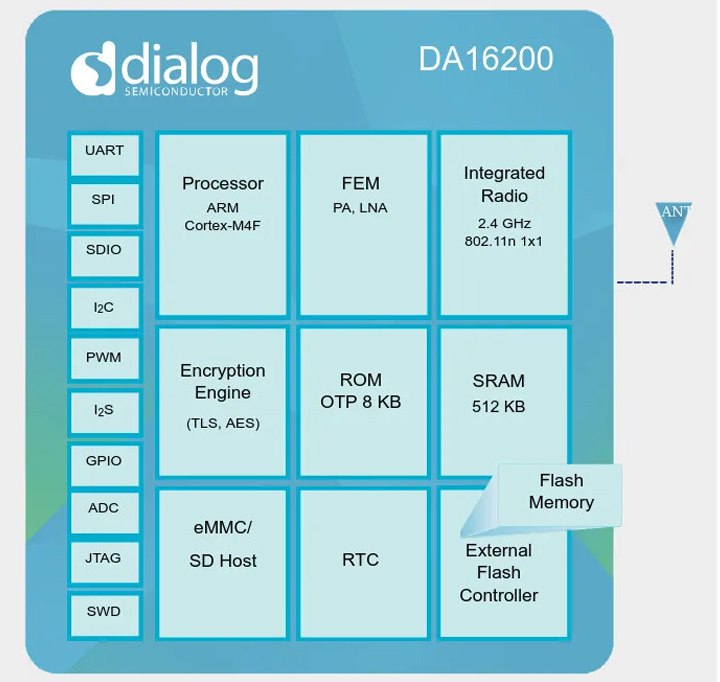

Новая SoC DA16200 самодостаточна, то есть не требует дополнительных микроконтроллеров, поскольку содержит полный сетевой стек.

Вот её краткие характеристики:

❖ процессор Arm Cortex M4F с частотой до 160 МГц;
❖ 512 КБ SRAM;
❖ 256 КБ ROM + слот для карт SD(HC/XC);
❖ модуль Wi-Fi 802.11n 1 × 1 (до 72 Мбит/с) + 802.11s Mesh;
❖ малошумящий усилитель с чувствительностью -99,5 дБм;
❖ 4-канальный 12-битный АЦП;
❖ 3x UART;
❖ SPI Master / Slave;
❖ I2C Master / Slave;
❖ аппаратное шифрование (TLS, AES).

Вместо поддержания постоянного подключения по Wi-Fi, чип запоминает настройки соединения 802.11n и уходит в один из трёх вариантов сна. В самом глубоком из них он потребляет всего 0,2 мкА (200 наноампер) при рабочем напряжении 2,1 – 3,6 В.

При срабатывании аппаратного триггера (например, фотодатчика) чип за пару секунд устанавливает соединение с заданной сетью Wi-Fi, отправляет порцию данных и снова засыпает.

Технология получила название VirtualZero, поскольку большую часть времени поддерживающий её чип почти ничего не потребляет.

По предварительным расчётам двух батареек типоразмера АAА с щелочным электролитом хватит примерно на год работы устройства со схемой DA16200. Впрочем, при низких температурах саморазряд может произойти быстрее.

Использование литиевого аккумулятора продлит время автономной работы на весь срок жизни батареи, если к ней подключить простейший генератор с зарядным током от 85 мА.

Его способны обеспечить миниатюрные солнечные батареи, а также компактные термогенераторы и другие источники, работающие на возобновляемой энергии.

Подробнее: Dialog-Semiconductor
источник

ВГ

Владислав Голец... in ARDUINO_GODs
Aleks
Да нет... У меня дом рядом с аэродромом.
Так за твоим домом и так слежка 24/7
источник

ВГ

Владислав Голец... in ARDUINO_GODs
Зачем ещё что-то
источник

A

Aleks in ARDUINO_GODs
Смешно...😁
источник

A

Aleks in ARDUINO_GODs
Не только мой дом, целая улица.
источник

A

Aleks in ARDUINO_GODs
Grishka{GST}
Создан чип для IoT с рекордно низким энергопотреблением

Сколько может питаться от небольшой батареи «умный» датчик с подключением по Wi-Fi? Неделю, месяц?

Компания Dialog Semiconductor представила однокристалльную схему, рассчитанную на год автономной работы IoT-модулей в круглосуточном режиме.

В мире «интернета вещей» очень ценится низкое энергопотребление. От него зависит, как долго IoT-компоненты продолжат работать после аварии в электросети, и как часто им придётся менять батарейку, если они изначально используются как устройства с автономным питанием.

Особенно актуальна эта проблема в датчиках мониторинга среды, многие из которых расположены за пределами населённых пунктов, и компонентах охранных систем, требующих скрытой установки.

РИТЭГов и прочих «ядерных батареек» на всех не напасёшься, поэтому остаётся изобретать способы максимально понизить потребляемую мощность. Однако Wi-Fi сводит усилия на нет, съедая львиную долю энергии.

Новая SoC DA16200 самодостаточна, то есть не требует дополнительных микроконтроллеров, поскольку содержит полный сетевой стек.

Вот её краткие характеристики:

❖ процессор Arm Cortex M4F с частотой до 160 МГц;
❖ 512 КБ SRAM;
❖ 256 КБ ROM + слот для карт SD(HC/XC);
❖ модуль Wi-Fi 802.11n 1 × 1 (до 72 Мбит/с) + 802.11s Mesh;
❖ малошумящий усилитель с чувствительностью -99,5 дБм;
❖ 4-канальный 12-битный АЦП;
❖ 3x UART;
❖ SPI Master / Slave;
❖ I2C Master / Slave;
❖ аппаратное шифрование (TLS, AES).

Вместо поддержания постоянного подключения по Wi-Fi, чип запоминает настройки соединения 802.11n и уходит в один из трёх вариантов сна. В самом глубоком из них он потребляет всего 0,2 мкА (200 наноампер) при рабочем напряжении 2,1 – 3,6 В.

При срабатывании аппаратного триггера (например, фотодатчика) чип за пару секунд устанавливает соединение с заданной сетью Wi-Fi, отправляет порцию данных и снова засыпает.

Технология получила название VirtualZero, поскольку большую часть времени поддерживающий её чип почти ничего не потребляет.

По предварительным расчётам двух батареек типоразмера АAА с щелочным электролитом хватит примерно на год работы устройства со схемой DA16200. Впрочем, при низких температурах саморазряд может произойти быстрее.

Использование литиевого аккумулятора продлит время автономной работы на весь срок жизни батареи, если к ней подключить простейший генератор с зарядным током от 85 мА.

Его способны обеспечить миниатюрные солнечные батареи, а также компактные термогенераторы и другие источники, работающие на возобновляемой энергии.

Подробнее: Dialog-Semiconductor
Это я видел..
источник

О

ОлегЪ in ARDUINO_GODs
Aleks
"Витая пара" в смысле та, по которой интернет протягивают?
Если витой парой, то свивать не rx tx, а rx-gnd и tx-gnd
источник

О

ОлегЪ in ARDUINO_GODs
Я б или без проводов передавал на каком нибудь nrf24l01, или по проводу от каждого датчика. Не очень большая разница, сколько проводов тянуть
источник

О

ОлегЪ in ARDUINO_GODs
Aleks
К радиву надо питания дофига подводить....
Я как то пультик делал на меге8 и nrf24l01, по расчетам от литиевой батарейки АА формата должна была год проработать
источник

Ч

Человек-Даук... in ARDUINO_GODs
Aleks
Здравствуйте!!!
Скажите пожалуйста, стандартный UART ( USART ) Ардуины на какое расстояние может работать? В смысле длины шины...
2 метра потолок.
Если ставить rs485, то получше будет
источник
2020 May 28

A

Aleks in ARDUINO_GODs
Человек-Даук
2 метра потолок.
Если ставить rs485, то получше будет
Спасибо!
источник
2020 May 29

BK

Bit Kit in ARDUINO_GODs
30 метров легко по витухе уарт передавал на 56400 бод. Но проблемо
источник

BK

Bit Kit in ARDUINO_GODs
В жгуте разнообразной низковольтной проводки
источник

BK

Bit Kit in ARDUINO_GODs
Рх тх с гнд не скручивал, но идея хорошая
источник

G

Grishka{GST} in ARDUINO_GODs
30м для забора- ничто.
источник

BK

Bit Kit in ARDUINO_GODs
Grishka{GST}
30м для забора- ничто.
Я к слову, из своей практики. Интернеты убеждают, что длинно низзя, я не послушал, и прально сделал. А так да, 30 м для забора мало. Можно попробовать сразу через бухту витухи сконнектить ))) в бухте вроде 300м
источник

A

Aleks in ARDUINO_GODs
Bit Kit
Я к слову, из своей практики. Интернеты убеждают, что длинно низзя, я не послушал, и прально сделал. А так да, 30 м для забора мало. Можно попробовать сразу через бухту витухи сконнектить ))) в бухте вроде 300м
В бухте будет куча наводок, типа трансформатора...
источник

A

Aleks in ARDUINO_GODs
Я так думаю...
источник

A

Aleks in ARDUINO_GODs

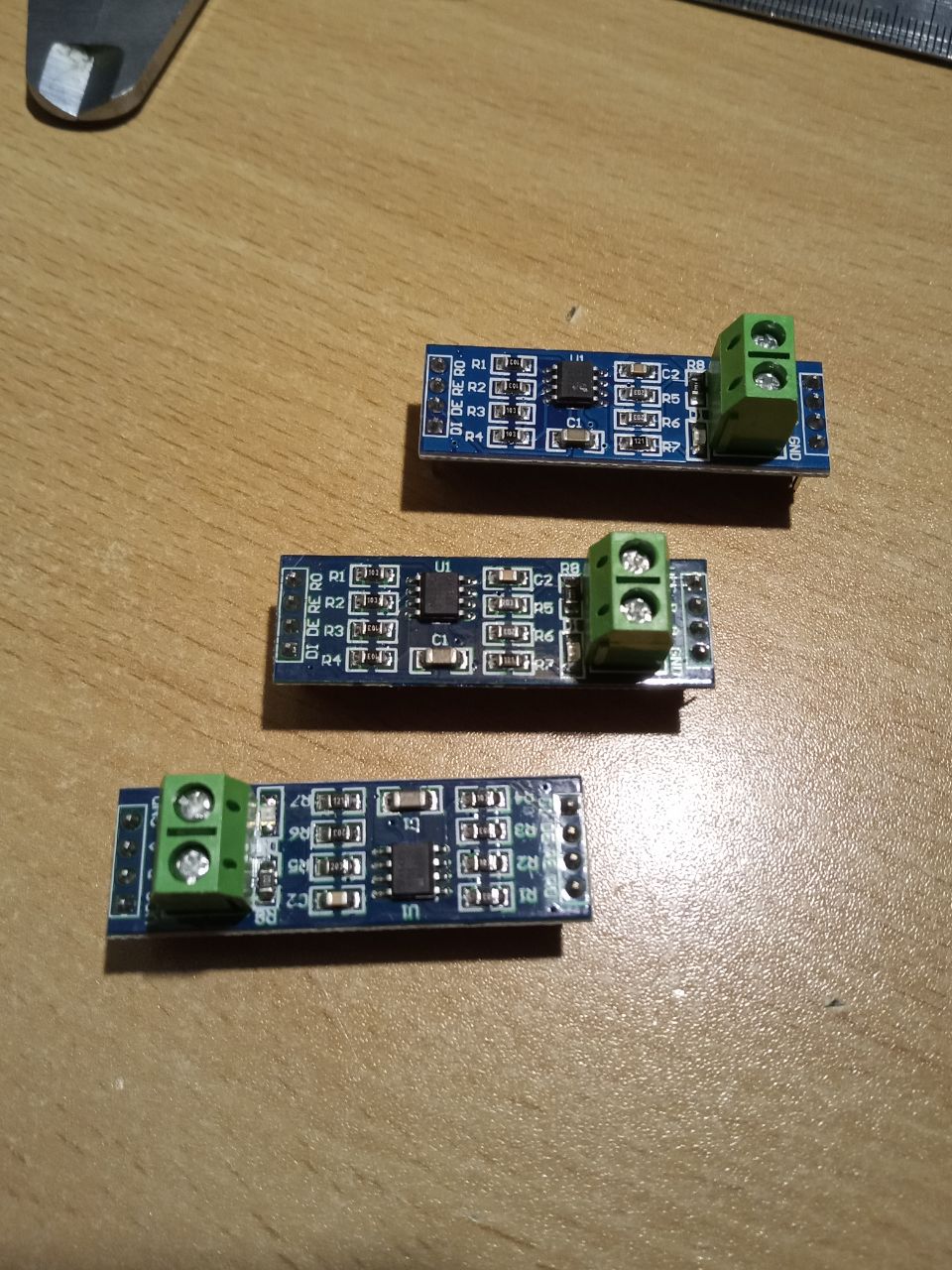

Буду на вот этих приблудах собирать -
источник

A

Aleks in ARDUINO_GODs
источник
