2021 March 14

PB

Petr Belyaev in Embedded Group
У меня был прецедент. В СТМке AVDD запитывался от источника опорного напряжения 3В с нагрузочной способностью 10мА. А операционники в AFE питались от 30В. Когда у этих операционников висел вход, были проблемы с AVDD. До 3.6 поднималось. Потом уже защита срабатывала
источник
11:13пожаловаться#1

V

Vasiliy in Embedded Group
можно делитель разделить на 2 части и ограничить ток в схему питания
источник
11:15пожаловаться#2

M

Mikhail in Embedded Group
Vasiliy
а схему на lm можете показать?

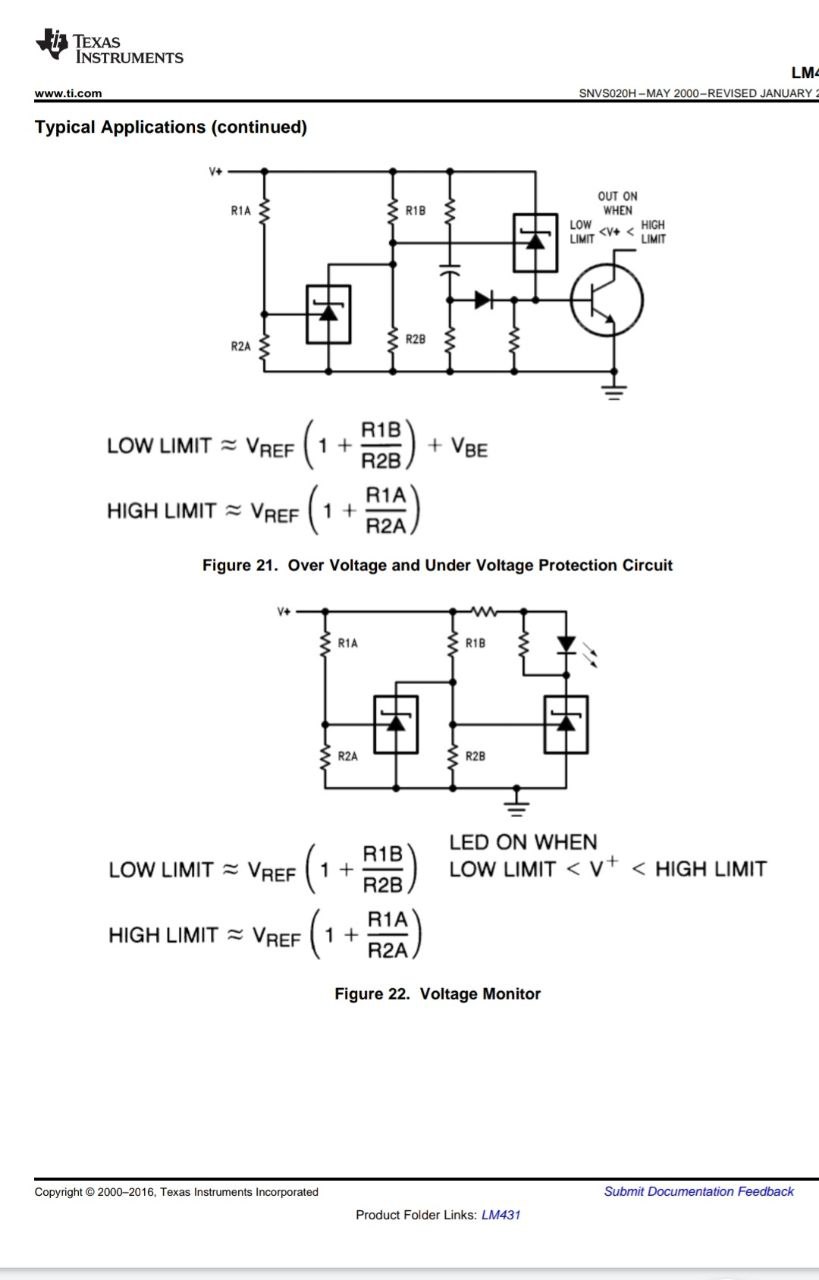

В даташите есть примеры. У меня приблизительно так же как fig.21, только вместо светодиода мосфетом управляет, который всю схему включает/выключает
источник
11:15пожаловаться#3

V

Vasiliy in Embedded Group
прикольно. понял
источник
11:16пожаловаться#4

M

Mikhail in Embedded Group
Mikhail
В даташите есть примеры. У меня приблизительно так же как fig.21, только вместо светодиода мосфетом управляет, который всю схему включает/выключает
Сорри, у меня как на fig.22
источник
11:16пожаловаться#5

V

Vasiliy in Embedded Group
но тогда не приколько с питанием. раз залитые pptc дохнут. щука защита от дурака :D
источник
11:18пожаловаться#6

M

Mikhail in Embedded Group
Vasiliy
но тогда не приколько с питанием. раз залитые pptc дохнут. щука защита от дурака :D
У меня связка из tvs + reverse polarity protection + ovp/uvp на lm431 отлично себя показывает на автомобильных переходных процессах (200 вольт по 100мс). PPTC больше не ставим
источник
11:27пожаловаться#7

V

Vasiliy in Embedded Group
тут прикол что питание выдаю я на коннектор. а куда этот коннектор попадет неизвестно. на +80 или -80
источник
11:27пожаловаться#8

M

Mikhail in Embedded Group
Vasiliy
тут прикол что питание выдаю я на коннектор. а куда этот коннектор попадет неизвестно. на +80 или -80
Та же система. 2 Tvs диода режут до +-60, потом идеальный диод который до -65 держит, потом lm431
источник
11:30пожаловаться#9

M

Mikhail in Embedded Group
Получается громоздко и дорого, в сравнении с pptc, но отзывать партию плат выходит куда дороже
источник
11:31пожаловаться#10

V

Vasiliy in Embedded Group

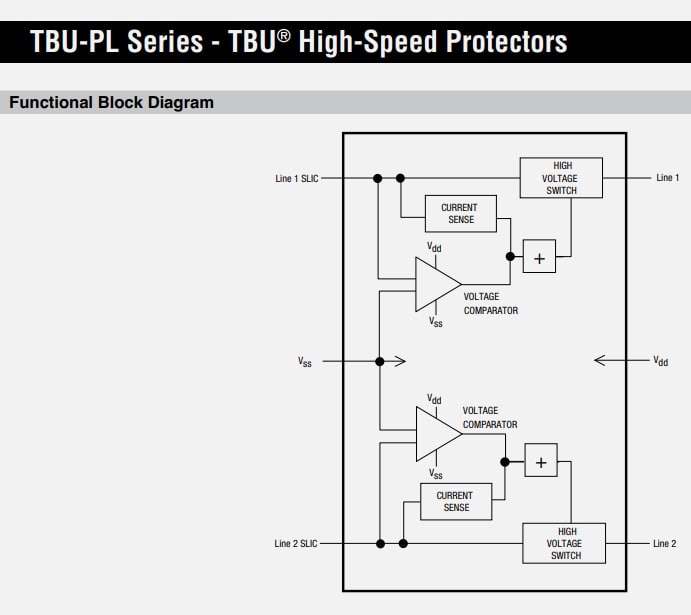

ну вот есть волшебные TBU от bourns
источник
11:33пожаловаться#11

M

Mikhail in Embedded Group
К тому же, важно понимать, что pptc очень заметно деградируют при каждом срабатывании. В даташитах пишут тысячи срабатываний, в реальности после 10-20 уже простым мультиметром можно разницу увидеть
источник
11:33пожаловаться#12

V

Vasiliy in Embedded Group
стоят по багсу зараза
источник
11:33пожаловаться#13

V

Vasiliy in Embedded Group
в моем случае отзывать не нужно, но бывают единичные случаи и я бы хотел от них избавится
источник
11:34пожаловаться#14

V

Vasiliy in Embedded Group
тк косяк юзера. но можно ж сделать так чтоб не помирало
источник
11:34пожаловаться#15

V

Vasiliy in Embedded Group
Mikhail
Та же система. 2 Tvs диода режут до +-60, потом идеальный диод который до -65 держит, потом lm431
о дошло. понял. после идеального диода схема включения
источник
11:35пожаловаться#16

V

Vasiliy in Embedded Group
источник
11:48пожаловаться#17

V

Vasiliy in Embedded Group
источник
13:40пожаловаться#18

V

Vasiliy in Embedded Group

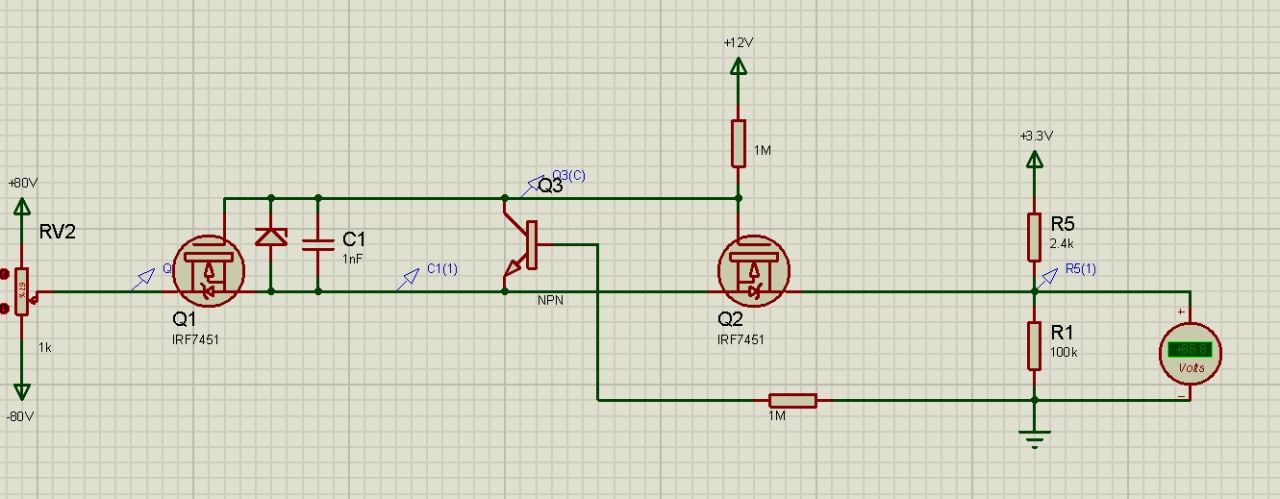

чет похимичил и както само получилось.
ключ на мосфетах с запиткой от 12в, при повышении напряжения они уже не запитаются, останется гдето 6-10в на входе, при понижении ниже земли сработает закрывающий npn
источник
13:41пожаловаться#19

AK

Andrew K in Embedded Group
подскажите как вылечить, и как он узнает что он китайский. Забанили серийный номер?
источник
14:46пожаловаться#20
