V
по земле тоже PPTC
Size: a a a
2021 March 14
ED
Если уж на то пошло, я бы сделал буфер на транзисторах.
Или даже токовое зеркало.
V
на процессор не проблема сигнал передать
V
проблема не поджарить вот эту схему
A
Вопрос. Зачем r70
V
сдвиг сигнала прост
ED
Короче. Нарисовать пока не могу, но имеет смысл подавать ток с датчика в одно плечо токового зеркала, а снимать с другого.
A
сдвиг сигнала прост
A

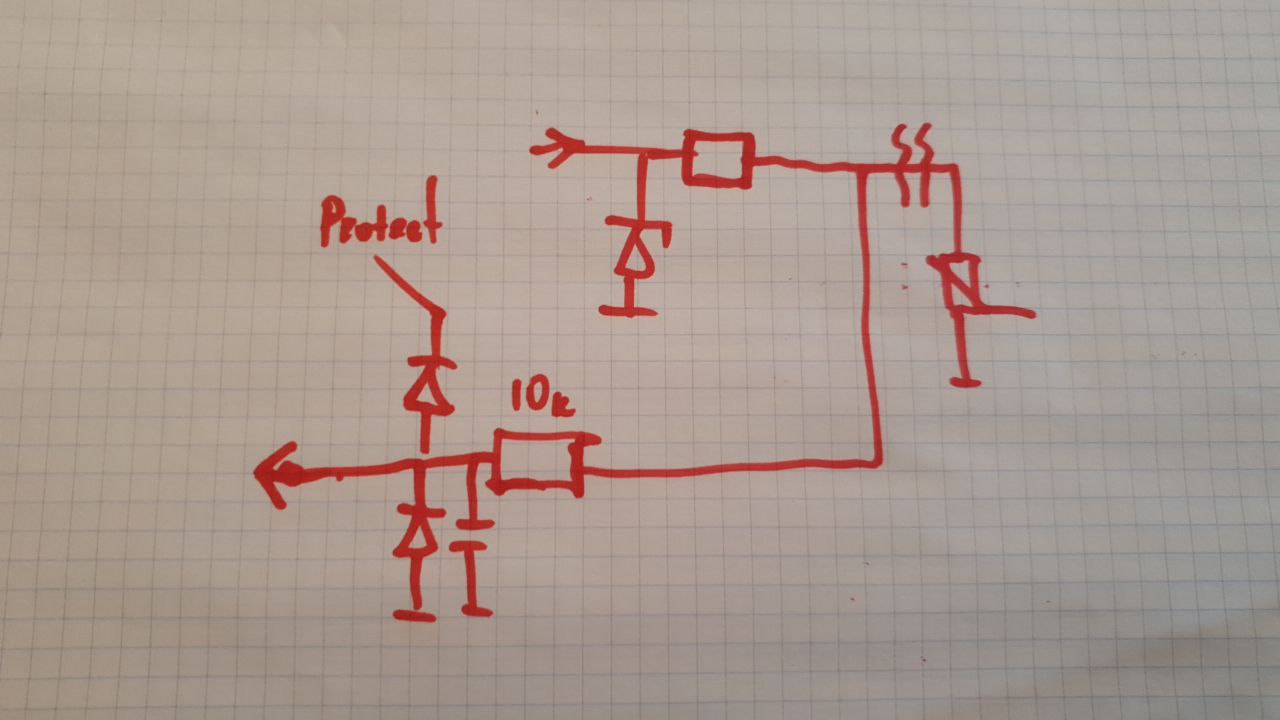

Из простого
A
Стаб можно поменять, диоды, защитить дополнительно
V
Aleksandr Zharov
эм немного запутался что тут где
V
вход ацп снизу понял
PB
Может на мосфете сделать защиту от тока? Надо будет, правда, еще TVS, чтобы защитить сам мосфет. Вольт на 60-80-100
PB
По мне так самое то для дешевой защиты от долговременных overvoltage/overcurrent
V
да вот была мысль, но там +-80в считай, тоесть надо симметрично феты ставить. и тогда схема резко становится сложнее
A
да вот была мысль, но там +-80в считай, тоесть надо симметрично феты ставить. и тогда схема резко становится сложнее
Можно поменять стаб на диод-транзисторную схемку. Все зависит от токов
A
И да, резисторы должны быть pulse proof
V
там не пульс, там может быть долгие такие AC80V или нечайно DC если совсем идиот =)
A
там не пульс, там может быть долгие такие AC80V или нечайно DC если совсем идиот =)
Я к тому, что на входных цепях обычно ставят что-то типа crcw1206
V
утолщенные резюки. интересно
